OPA2197-Q1 36V 軌至軌輸入輸出、低失調電壓精密運算放大器

數據： OPAx197-Q1 36V、精密、軌至軌輸入/輸出、低失調電壓、低輸入偏置電流運算放大器 - 采用 e-trim 數據表

描述

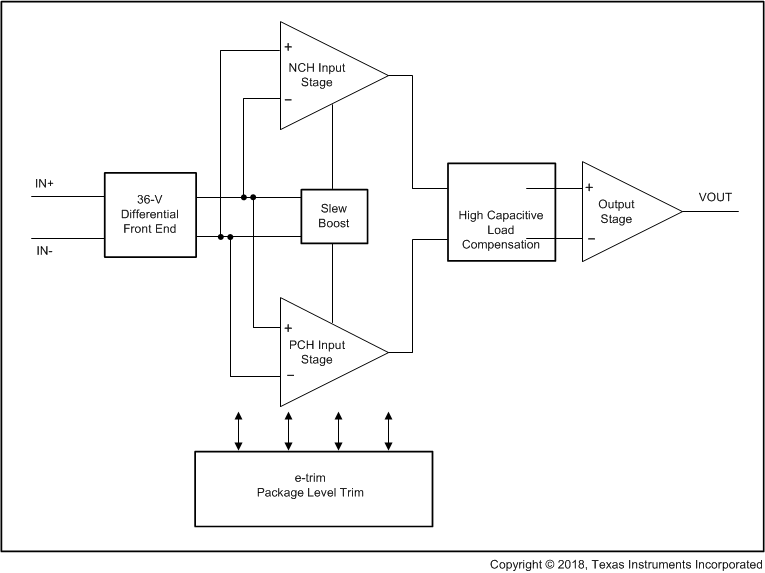

OPAx197-Q1系列（OPA197-Q1和OPA2197-Q1）是新一代36V電子修剪運算放大器的一部分.OPAx197-Q1系列運算放大器使用e-trim方法，這是一種在塑模成型工藝之后，在最終制造步驟階段對失調電壓和溫漂實施封裝級微調的方法。該方法最大限度地減少了固有的輸入晶體管不匹配的影響和在封裝成型過程中引入的誤差。

這些器件具有出色的直流精度和交流性能，包括軌至軌輸入/輸出，低失調電壓（典型值為±5μV），低溫漂（典型值為±0.2μV/°C）和10MHz帶寬。

OPAx196擁有諸多獨一無二的特性（例如電源軌的差分輸入電壓范圍，高輸出電流（±65mA），高達1nF的高電容負載驅動以及高壓擺率（20V /μs））使用OPAx197-Q1成為一款穩定可靠的高性能運算放大器，適用于各種高電壓工業應用。

OPAx197-Q1系列運算放大器采用標準封裝，其額定作溫度范圍為-40°C至+ 125℃。

特性

符合汽車應用標準
具有符合AEC-Q100標準的下列特性：
- 器件溫度1級：-40℃至+ 125℃的環境運行溫度范圍
- 器件HBM ESD分類等級3A
- 器件CDM ESD分類等級C4A
< /li>
低失調電壓：±250μV（最大值）
低失調電壓漂移：±0.2μV/°C
低噪聲：1kHz時為5.5nV /√ Hz
高共模抑制：140dB
低偏置電流：±5pA
高帶寬：10MHz GBW
高壓擺率：20V /μs
低靜態電流：每個放大器1mA < /li>
寬電源電壓范圍：±2.25V至±18V，4.5V至36V
已過濾電磁干擾（EMI）/射頻干擾（RFI）的輸入
電源軌的差分輸入電壓范圍
高容性負載驅動能力：1nF
行業標準封裝：
- 單通道，采用極小的8引腳VSSOP封裝
- 雙通道，采8引腳VSSOP封裝

<小>所有商標是其相應所有者的財產。

參數與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA2197-Q1	OPA192-Q1	OPA197-Q1	OPA2192-Q1
2 ? ?	1 ? ?	1 ? ?	2 ? ?
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
36 ? ?	36 ? ?	36 ? ?	36 ? ?
10 ? ?	10 ? ?	10 ? ?	10 ? ?
20 ? ?	20 ? ?	20 ? ?	20 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?
0.25 ? ?	0.025 ? ?	0.25 ? ?	0.025 ? ?
0.5 ? ?	0.15 ? ?	0.5 ? ?	0.15 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
140 ? ?	120 ? ?	140 ? ?	120 ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
VSSOP ? ?	VSSOP ? ?	VSSOP ? ?	VSSOP ? ?
8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
20 ? ?	20 ? ?	20 ? ?	20 ? ?
65 ? ?	65 ? ?	65 ? ?	65 ? ?
EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
