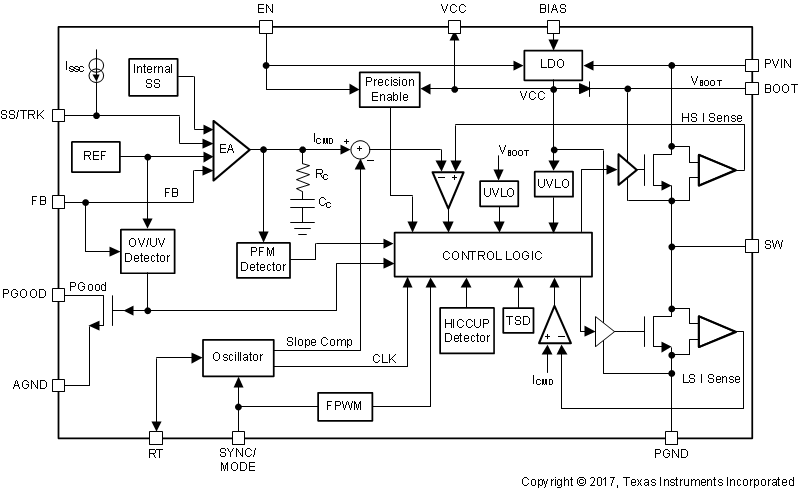

LM76002 /LM76003穩壓器是一款易于使用的同步降壓直流/直流轉換器，能夠從最高60V的輸入電壓驅動高達2.5A （LM76002）或3.5A（LM76003）的負載電流.LM76002 /LM76003以極小的解決方案尺寸提供優異的效率和輸出精度。采用峰值電流模式控制。其他特性（例如可調開關頻率，同步，FPWM選項） ，電源正常狀態標志，精密使能端，可調式軟啟動和跟蹤）可為各種應用提供靈活且簡單易用的解決方案。輕負載時的自動頻率折返和可選的外部偏置電源可以提高效率。該器件需要極少外部組件，引腳排列設計可簡化PCB布局，提供出類拔萃的EMI（CISPR22）和熱性能。保護特性包括熱關斷，輸入欠壓鎖定，逐周期電流限制和短路保護。 LM76002 /LM76003器件采用WQFN
30引腳無引線式封裝，且具有可濕性側面。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| LM76002 | LM46001 | LM46002 | LM76003 | LMR16020 | LMR16030 | LMR36015 |
|---|---|---|---|---|---|---|
| 3.5 ? ? | 3.5 ? ? | 3.5 ? ? | 3.5 ? ? | 4.3 ? ? | 4.3 ? ? | 4.2 ? ? |
| 60 ? ? | 60 ? ? | 60 ? ? | 60 ? ? | 60 ? ? | 60 ? ? | 60 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 57 ? ? | 28 ? ? | 28 ? ? | 57 ? ? | 50 ? ? | 50 ? ? | 57 ? ? |
| 2.5 ? ? | 1 ? ? | 2 ? ? | 3.5 ? ? | 2 ? ? | 3 ? ? | 1.5 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 300 ? ? | 200 ? ? | 200 ? ? | 300 ? ? | 200 ? ? | 200 ? ? | 400 ? ? |
| 2200 ? ? | 2200 ? ? | 2200 ? ? | 2200 ? ? | 2500 ? ? | 2500 ? ? | 1000 ? ? |
| 0.015 ? ? | 0.024 ? ? | 0.027 ? ? | 0.015 ? ? | 0.04 ? ? | 0.04 ? ? | 0.023 ? ? |
| Enable Forced Pulse Width Modulation (FPWM) Mode Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification Wettable Flanks Package ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification Tracking UVLO Adjustable ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification Tracking ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification Wettable Flanks Package ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Tracking UVLO Adjustable ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Tracking UVLO Adjustable ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Wettable Flanks Package ? ? |
| Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? |
| ? | 99 ? ? | 99 ? ? | ? | 98 ? ? | 98 ? ? | 98 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 150 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| WQFN ? ? | HTSSOP ? ? | HTSSOP ? ? | WQFN ? ? | SO PowerPAD ? ? | SO PowerPAD ? ? | VQFN-HR ? ? |
