優勢和特點

• 低功耗放大器提供低噪聲和低失真特性，非常適用于xDSL調制解調器接收器
• 寬電源電壓范圍：+5 V、±2.5 V至±12 V
• 低功耗
  每個放大器4.0 mA
• 電壓反饋
  易于使用
  總噪聲較低(與電流反饋型放大器相比，輸入電流噪聲微不足道)
• 低噪聲、低失真
  電壓噪聲：2.5 nV/√Hz (100 kHz)
  電流噪聲：1.2 pA/√Hz
  MTPR <-66 dBc (G = +7)
  SFDR = 110 dB (200 kHz)
• 高速
  –3 dB帶寬：130 MHz (G = +1)，
  0.1%建立時間：68 ns
  壓擺率：50 V/μs
• 高輸出擺幅： ± 10.1 V(± 12 V電源)
• 低失調電壓：1.5 mV(典型值)

產品詳情

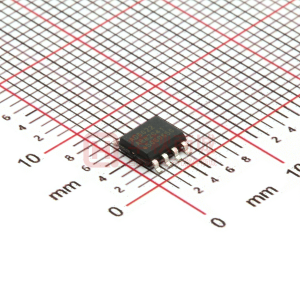

AD8022內置兩個低噪聲、高速、電壓反饋型放大器，每個放大器的靜態電流僅4.0 mA，而且電壓噪聲僅為2.5 nV/√Hz。這兩個放大器提供寬帶寬、低失真性能，當驅動容性負載時具有穩定的高輸出電流。AD8022采用ADI公司的高電壓XFCB雙極性工藝制造，可以在較寬的電源電壓范圍內工作。它提供8引腳MSOP和8引腳SOIC兩種封裝。AD8022具有快速過壓恢復和寬帶寬特性，非常適合用作ADSL、VDSL或專有xDSL收發器設計中的接收通道前端。

在xDSL線路接口電路中，AD8022的運算放大器可以配置為線路變壓器中的差分接收器，或配置為獨立的有源濾波器。

方框圖
