優勢和特點
- 所有條件下都具有防閂鎖特性
- 人體模型(HBM)ESD 額定值: 8 kV
- 低導通電阻:13.5 ?
- ±9 V至±22 V雙電源供電
- 9 V至40 V單電源供電
- 最大額定電源電壓:48 V
- 額定電源電壓范圍:±15 V、±20 V、+12 V和+36 V
- 模擬信號范圍:VSS至VDD
產品詳情
ADG5421是一款單芯片工業用CMOS模擬開關,內置兩個獨立的防閂鎖單刀單擲(SPST)開關。 接通時,各開關在兩個方向的導電性能相同,輸入信號范圍可擴展至電源電壓范圍。 在斷開條件下,達到電源電壓的信號電平被阻止。 在邏輯1輸入情況下,ADG5421兩個開關都接通。
這些開關具有超低導通電阻和導通電阻平坦度,對于低失真性能至關重要的數據采集和增益切換的應用堪稱理想解決方案。 防閂鎖結構以及高ESD額定值使這些開關在惡劣環境下具有更佳的穩定性。
產品特色
- 溝道隔離可防止閂鎖。 電介質溝道將P溝道與N溝道晶體管分開,保證即使在嚴重過壓狀況下,也不會發生閂鎖現象。
- 低導通電阻RON。
- 雙電源供電。 對于雙極性模擬信號應用,ADG5421可以采用高達±22 V的雙電源供電。
- 單電源供電。 對于單極性模擬信號應用,ADG5421可以采用高達40 V的單軌電源供電。
- 3 V邏輯兼容數字輸入: VINH = 2.0 V,VINL = 0.8 V。
- 無需VL邏輯電源。

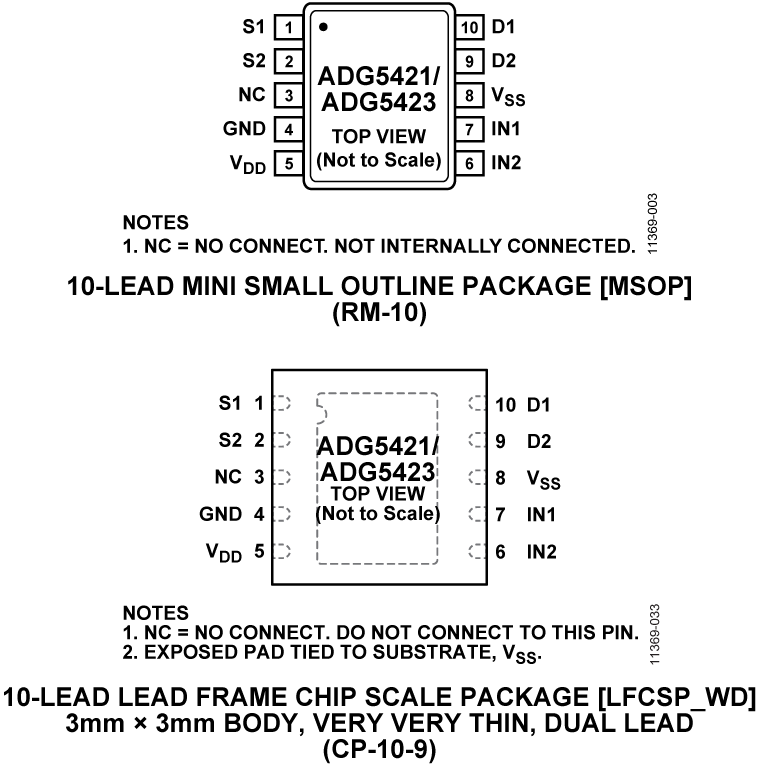

- 提供10引腳MSOP封裝。
應用
- 高壓信號路由
- 自動測試設備
- 模擬前端電路
- 精密數據采集系統
- 工業儀器儀表
- 放大器增益選擇
- 繼電器替代方案
方框圖
