LTC1544 軟件可選擇多協議收發器

數據： LTC1544產品技術中文資料手冊

優勢和特點

軟件可選擇收發器支持：? RS232，RS449，EIA530，EIA530-A，V.35， V.36，X.21
經 TUV/Detecon 公司認證符合 NET1 和 NET2 標準 (測試報告編號：NET2/102201/97)
符合 TBR2 標準 (測試報告編號 CTR2/022701/98)
采用 LTC1344A 的軟件可選擇電纜終端
采用 LTC1543、LTC1344A 或 LTC1546 可實現完整的數據終端設備 (DTE) 或數據通訊設備 (DCE) 端口
與 LTC1543 工作在 5V 單電源

產品詳情

LTC^?1544 是一個擁有四個驅動器/四個接收器的多協議收發器。LTC1544 和 LTC1543 可構成一個完整的軟件可選擇 DTE 或 DCE 接口核心，這端口支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 或 X.21 協議。LTC1543 的電纜終端可采用 LTC1344A 軟件可選擇電纜終端芯片或現有的分立設計來實現。LTC1546 芯片集成了一個軟件可選擇電纜終端。

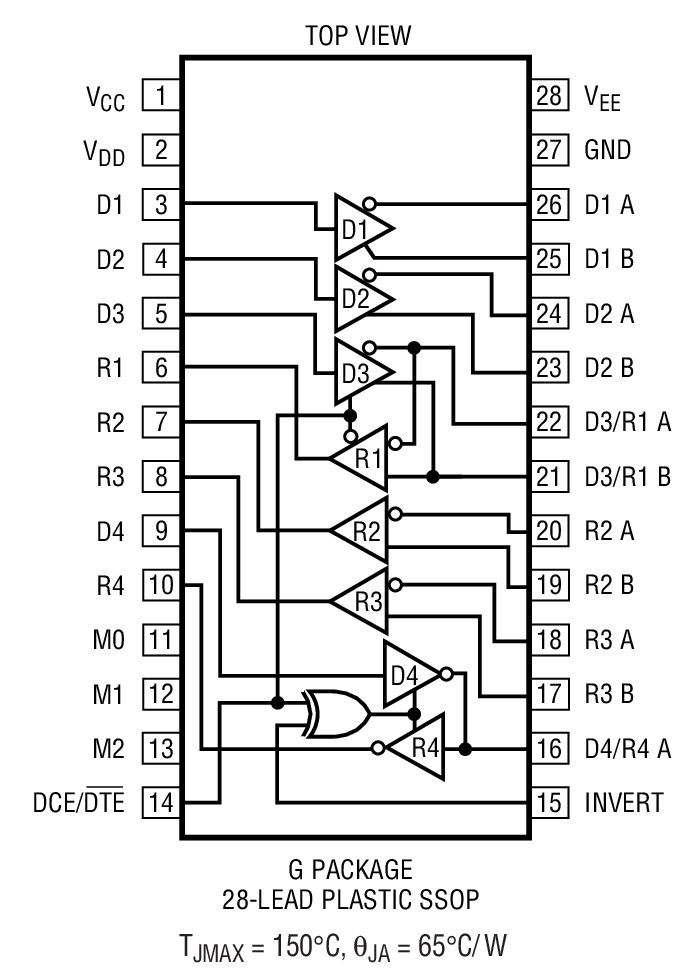

LTC1544 可在 5V 電源下工作，也可工作于 LTC1543 或 LTC1546 上的電荷泵。器件采用 28 引腳 SSOP 表面貼裝。
