Chrontel 的 CH7213D 是一款低成本的 USB Type-C 邏輯控制器。設備 面向實現 USB Type-C 設備的系統設計人員 DisplayPort 功能和 USB Power Delivery 2.0 支持。CH7213C的 使用 BMC 協議的強大 Power Delivery 2.0 模塊可以啟用 USB 以各種電源管理角色運行的 Type-C 設備，包括 Consumer 和 Provider。DisplayPort Alt. 模式是另一種選擇 CH7213C 支持的接口。內置的 Billboard 類可以是 如果 Type-C PD 源，則自動暴露于 USB 2.0 D+/- 總線 （DFP） 不配備支持 DisplayPort 信號傳輸。帶有 CH7213C DisplayPort 的系統 啟用 Alt. 模式可
編程以支持 Type-C 轉 DisplayPort 顯示器或 DisplayPort 連接到 Type-C DP Alt. 模式顯示器。CH7213C的 用于 DisplayPort HPD 的雙向信號轉換器（熱插拔 檢測）和 VDM（供應商定義消息）能夠翻譯 將 HPD 連接到適當的 VDM 到 Type-C DP 設備，反之亦然。在 除了硬件支持 PHY 和 Link 層外，CH7213C 還具有 內部微處理器處理電纜邏輯通信，并可以 根據 USB 的應用進行編程以進行定制 Type-C 平臺。為了降低最終產品的 BOM 成本， CH7213D集成了所有必要的元件和電路，例如 LDO、 時鐘產生隔離電路，Ra、Rd 和 Rp 等。
特征：
1、符合 Type-C 標準 規范修訂版 1.4
2、 順從的 使用 Power Delivery 規范修訂版 3.0
3、
支持 VESA DisplayPort Alt. 模式 1.0a
4、 雙向 HPD 信號和 Power Delivery VDM 之間的轉換
5、支持 DisplayPort AUX 通道直流電壓電平檢測
6、 Rp 和 集成 Rd 電阻器
7、內置 Ra 終端電阻
8、USB接口 集成 Type-C SBU 和 DisplayPort AUX 通道開關
9、綜合 USB Billboard 類，版本 1.21，用于支持 USB Type-C Alt. 模式
10、支持 VCONN 電源。集成了 5V 至 3.3V 和 3.3V 至 1.2V 穩壓器，以節省 BOM 成本
11、嵌入式 MCU 和 EEPROM
12、 國際集成電路 從接口
13、固件 更新功能
14、晶體 自由
15、RoHS 指令 合規且無鹵素封裝
16、提供 采用 16 引腳 QFN 封裝 （4x4 mm）
應用：

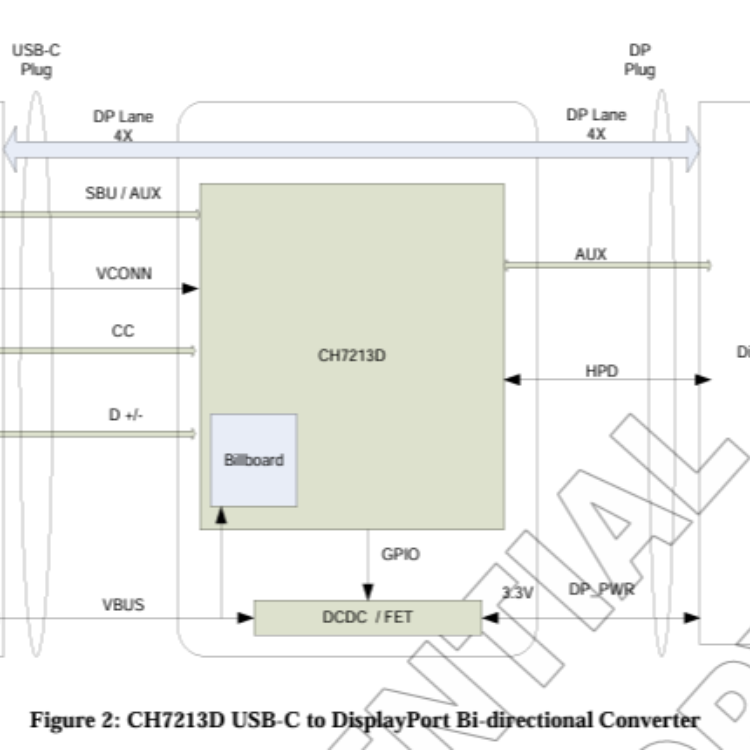

USB Type-C 轉 DisplayPort 適配器
DisplayPort 轉 USB Type-C 適配器
Type-C 擴展塢

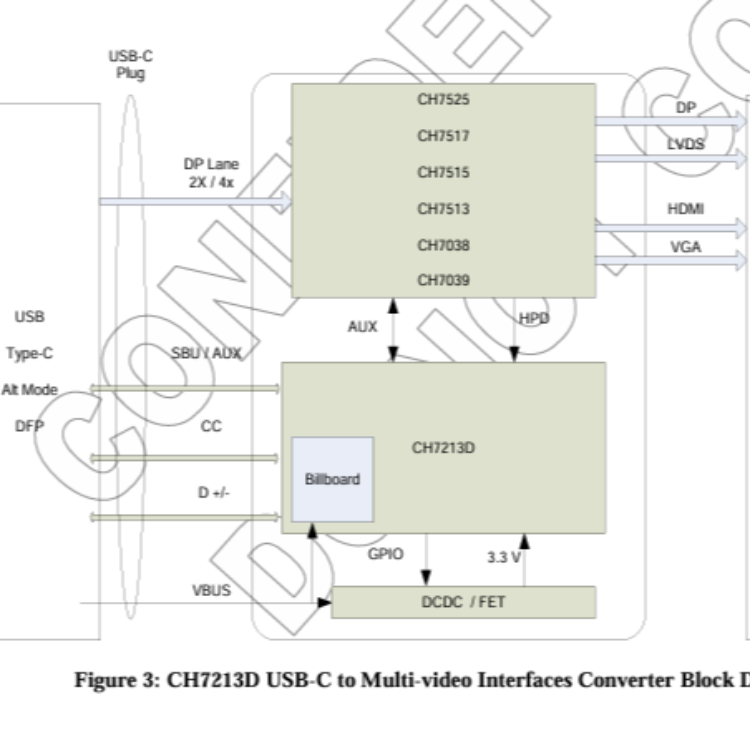

USB Type-C 轉多視頻適配器
GENERAL DESCRIPTION
Chrontel’s CH7213D is a low cost USB Type-C logic controller. The device is targeted for system designers implementing USB Type-C devices with DisplayPort capabilities and USB Power Delivery 3.0 support. CH7213D’s robust Power Delivery 3.0 module using the BMC protocol can enable USB Type-C devices operating in various power management roles including Consumer and Provider. The DisplayPort Alt. mode is another alternative interface supported in the CH7213D. A builtin Billboard Class can be automatically exposed to the
USB 2.0 D+/- bus if a Type-C PD Source (DFP) does not equip USB Type-C Alt. Mode features that support DisplayPort signal transmission. The system with CH7213D’s DisplayPort Alt. mode enabled can be programmed to support Type-C to DisplayPort display or DisplayPort to a Type-C DP Alt. mode monitor. The CH7213D’s bi-directional signal converter for the
DisplayPort HPD (hot plug detection) and VDM (Vendor Defined Message) is capable of translating the HPD to the appropriated VDM to Type-C DP device and vice versa. In addition to hardware support of PHY and Link layers, the CH7213D has an internal microprocessor to handle the cable logic communication and can be programmed for customization according to the application of USB Type-C platforms. For reducing the BOM cost of final products, the
CH7213D integrates all necessary components and circuits, such as LDO, clock generation isolation circuit, Ra, Rd and Rp etc.
FEATURES ：
1.Compliant with Type-C Specification Revision 1.4
2.Compliant with the Power Delivery Specification Revision 3.0
3.Supports VESA DisplayPort Alt. Mode 1.0a
4.USB Type-C electronically marker component
5.supported Bi-directional conversion between the HPD signal and
Power Delivery VDM
6.Support DisplayPort AUX Channel DC voltage level detection
7.Rp and Rd resistors integrated
8.Built-in Ra termination resistor
9.USB Type-C SBU and DisplayPort AUX Channel switch integrated
10.Integrated USB Billboard Class, Version 1.21 for
11.supporting USB Type-C Alt. Mode
12.Support VCONN power. 5V to 3.3V and 3.3V to 1.2V .Regulator integrated to save BOM cost
13.Embedded MCU and ROM
14.IIC slave interface
15.Firmware update capability
16.Crystal free
17.RoHS compliant and Halogen free package

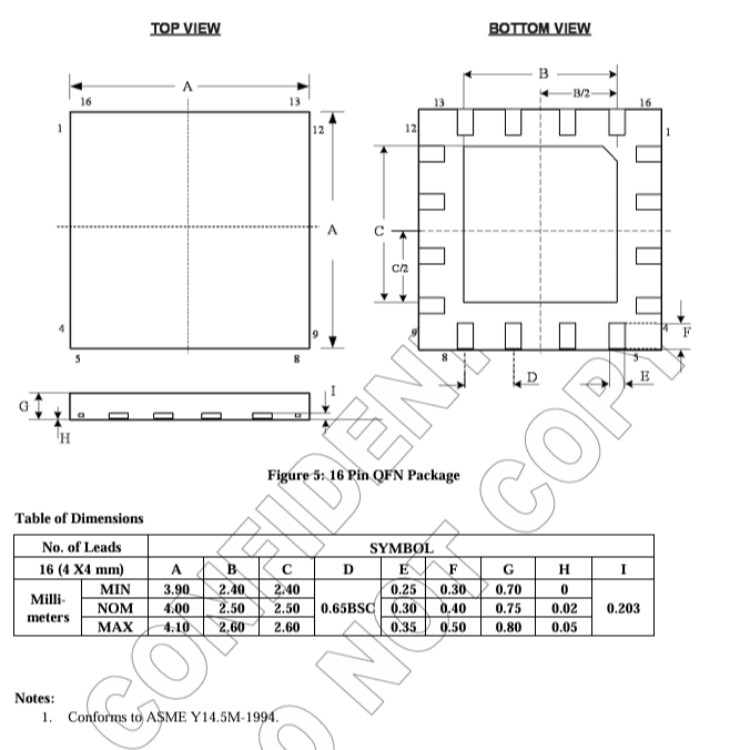

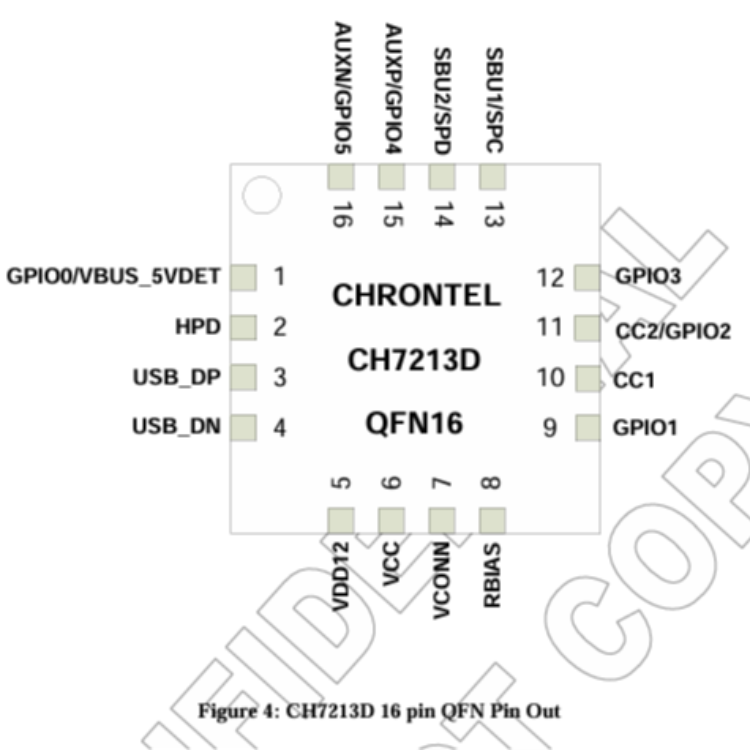

18.Offered in 16-Pin QFN (4x4 mm)
APPLICATION :
1USB Type-C to DisplayPort adapter
2.DisplayPort to USB Type-C adapter
3.Type-C docking
4.USB Type-C to Multi-video adapter
