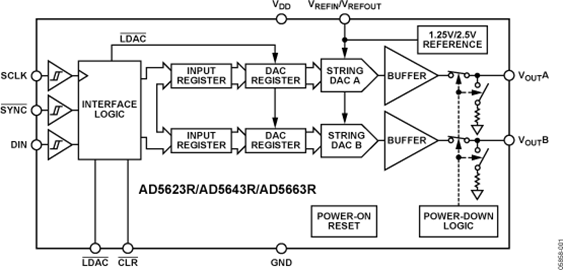

AD5623R/AD5643R/AD5663R均屬于nanoDAC?系列，分別是低功耗、雙通道、12/14/16位緩沖電壓輸出數模轉換器(DAC)，采用2.7 V至5.5 V單電源供電，通過設計保證單調性。

這些器件均內置一個片內基準電壓源。AD5623R-3/AD5643R-3/AD5663R-3內置一個1.25 V、5 ppm/°C基準電壓源，滿量程輸出范圍可達到2.5 V；AD5623R-5/ AD5643R-5/AD5663R-5內置一個2.5 V、5 ppm/°C基準電壓源，滿量程輸出范圍可達到5 V。上電時，片內基準電壓源關閉，因而可以用外部基準電壓。所有器件均可以采用2.7 V至5.5 V單電源供電。對DAC執行寫操作將打開內部基準電壓源。

上述器件均內置一個上電復位電路，確保DAC輸出上電至0 V并保持該電平，直到執行一次有效的寫操作為止。此外還具有省電特性，在省電模式下，器件在5 V時的功耗降至480 nA，并提供軟件可選輸出負載。

在正常工作模式下，該器件具有低功耗特性，非常適合便攜式電池供電設備。

AD5623R/AD5643R/AD5663R采用多功能三線式串行接口，能夠以最高50 MHz的時鐘速率工作，并與標準SPI?、QSPI?、MICROWIRE?、DSP接口標準兼容。它內置片內精密輸出放大器，能夠實現軌到軌輸出擺幅。

產品特色

1. 雙通道、12/14/16位DAC。
2. 1.25 V/2.5 V、5 ppm/oC片內基準電壓源。
3. 提供10引腳MSOP和3 mm × 3 mm、10引腳LFCSP兩種封裝。
4. 低功耗；3 V時典型功耗為0.6 mW，5 V時為1.25 mW。
5. 建立時間（最大值）：4.5 μs。

應用

• 過程控制
• 數據采集系統
• 便攜式電池供電儀表
• 數字增益和失調電壓調整
• 可編程電壓源和電流源
• 可編程衰減器

• 低功耗，最小的引腳兼容、雙通道nanoDAC
  AD5663R： 16位
  AD5643R： 14位
  AD5623R： 12位
• 用戶可選外部或內部基準電壓源
  默認使用外部基準電壓源
  1.25 V/2.5 V、5 ppm/°C片內基準電壓源
• 10引腳MSOP和3 mm x 3 mm、LFCSP封裝
• 2.7 V至5.5 V電源
• 通過設計保證單調性
