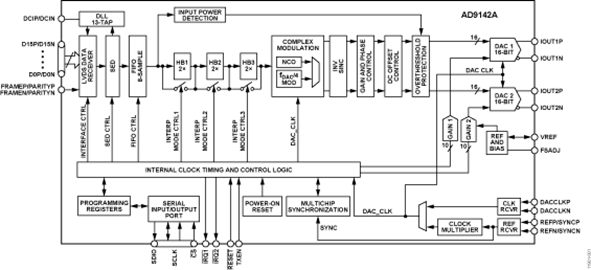

AD9142A是一款雙通道、16位、高動態范圍數模轉換器(DAC)，提供1600 MSPS采樣速率，可以產生最高達奈奎斯特頻率的多載波。AD9142A TxDAC+ 具有針對直接變頻傳輸應用進行優化的特性，包括復數數字調制、輸入信號功率檢測以及增益、相位與失調補償。DAC輸出經過優化，可以與模擬正交調制器無縫接口，例如ADI公司的ADL537x F-MOD系列和ADRF670x系列調制器。3線式串行端口接口允許對許多內部參數進行編程和回讀。滿量程輸出電流可以在9 mA至33 mA范圍內進行編程。AD9142A提供72引腳LFCSP封裝。
產品特色
- 寬信號帶寬(BW)支持新興的寬帶和多頻帶無線應用。
- 先進的低雜散與失真設計技術，從基帶到高中頻的寬帶信號可以實現高質量合成。
- 固有延遲差異極小，簡化了系統中的軟硬件設計。大多數應用可以實現輕松的多芯片同步。
- 新的低功耗架構將功效（mW/MHz/通道）提高30%。
- 輸入信號功率和FIFO誤差檢測簡化了下游模擬電路保護設計。
- 可編程發射使能功能實現了功耗與喚醒時間之間的設計平衡。
應用
- 無線通信： 3G/4G 和 MC-GSM 基站、
寬帶中繼器、軟件定義無線電 - 寬帶通信： 點對點、LMDS/MMDS
- 發射分集/MIMO
- 儀器儀表
- 自動測試設備
- 支持輸入數據速率高達 575 MHz
- 極小的固有延遲差異： < 2 個 DAC 時鐘周期
- 專有低雜散與失真設計
- 6載波GSM ACLR = 79 dBc（200 MHz IF時）
- SFDR > 85 dBc（帶寬= 300 MHz，ZIF時）
- 靈活的 16 位 LVDS 接口
- 支持字和字節加載
- 數據接口 DLL
- 采樣錯誤檢測和奇偶校驗
- 多芯片同步
- 固定延遲和數據發生器延遲補償
- 可選的 2×、4×、8× 插值濾波器
- 低功耗架構
- fS/4 省電粗調混頻器
- 輸入信號功率檢測
- 用于保護下游模擬電路的緊急制動功能
- FIFO誤差檢測
- 片上數字控制振蕩器允許載波放置在 DAC 奈奎斯特帶寬內的任何位置
- 發射使能功能，可額外省電
- 高性能、低噪聲 PLL 時鐘倍頻器
- 用于邊帶抑制的數字增益和相位調整
- 數字逆正弦濾波器
- 低功耗：1.6 GSPS 時為 1.8 W，1.25 GSPS 時為 1.5 W，全工作條件
- 72 引腳 LFCSP
