AD9740屬于TxDAC系列高性能、低功耗CMOS數模轉換器(DAC)的第三代10位分辨率寬帶產品。TxDAC系列由引腳兼容的8、10、12、14位DAC組成，專門針對通信系統的發射信號路徑進行了優化。所有器件都采用相同的接口選項、小型封裝和引腳排列，因而可以根據性能、分辨率和成本，向上或向下選擇適合的器件。AD9740提供出色的交流和直流性能，同時支持最高210 MSPS的更新速率。
AD9740具有低功耗，非常適合便攜式和低功耗應用。通過降低滿量程電流輸出，可以將功耗進一步降至60 mW，而性能只是略有下降。此外，在省電模式下，待機功耗可降至約15 mW。分段電流源架構與專有開關技術相結合，可減小雜散分量，并增強了動態性能。

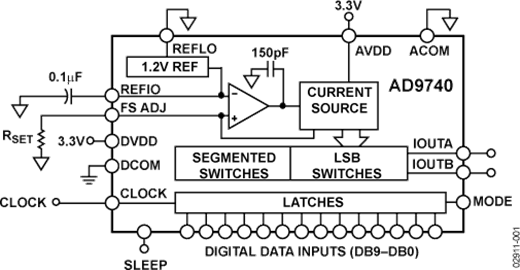

這些器件還集成邊沿觸發式輸入鎖存器和一個1.2 V溫度補償帶隙基準電壓源，可提供一個完整的單芯片DAC解決方案。數字輸入支持3 V CMOS邏輯系列。
產品特色
- AD9740屬于引腳兼容型TxDAC系列10位產品，提供出色的INL和DNL性能。
- 數據輸入支持二進制補碼或標準二進制數據編碼方式。
- 高速、單端CMOS時鐘輸入支持210 MSPS轉換速率。
- 低功耗：完整的CMOS DAC功能，采用2.7 V至3.6 V單電源供電，功耗為135 mW。可以降低DAC滿量程電流，從而以更低功耗工作，而且在低功耗空閑期間可以進入睡眠模式。
- 片內基準電壓源：AD9740內置一個1.2 V溫度補償帶隙基準電壓源。
- 業界標準的28引腳SOIC、28引腳TSSOP和32引腳LFCSP封裝。
應用
寬帶通信傳輸通道
- 直接IF
- 基站
- 無線本地環路
- 數字無線電鏈路
- 直接數字頻率合成器(DDS)
- 儀器儀表
- 引腳兼容型TxDAC產品系列中的高性能產品
- 出色的無雜散動態范圍性能
- SNR（5 MHz輸出），125 MSPS：65 dB
- 數據格式：二進制補碼或標準二進制
- 差分電流輸出：2 mA至20 mA
- 功耗：135 mW（3.3 V時）
- 關斷模式：15 mW（3.3 V時）
- 1.2 V片內基準電壓源
- CMOS兼容型數字接口
- 28引腳SOIC、28引腳TSSOP和32引腳LFCSP封裝
- 邊沿觸發式鎖存器
- 通過汽車應用認證
