AD9763/AD9765/AD9767分別是雙端口、高速、雙通道、10/12/14位CMOS DAC，每款器件均集成兩個高品質TxDAC+?內核、一個基準電壓源和數字接口電路，采用48引腳小型LQFP封裝。這些器件提供出色的交流和直流性能，同時支持最高125 MSPS的更新速率。

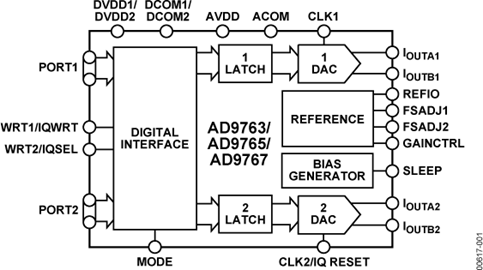

AD9763/AD9765/AD9767針對通信應用中的I數據與Q數據處理進行了優化。數字接口含有兩個雙緩沖鎖存器以及控制邏輯。獨立的寫輸入允許數據彼此獨立地寫入兩個DAC端口。獨立的時鐘可控制各DAC的更新速率。
利用模式控制引腳，AD9763/AD9765/AD9767可以與兩個單獨的數據端口接口，或與單個交錯式高速數據端口接口。在交錯模式下，輸入數據流被解復用為原始I數據與Q數據，然后鎖存。隨后，I數據與Q數據由兩個DAC轉換，并以一半輸入數據速率更新。
GAINCTRL引腳允許以兩種模式設置兩個DAC的滿量程電流(IOUTFS)。可以用兩個外部電阻獨立設置各DAC的IOUTFS，也可以用一個外部電阻設置兩個DAC的IOUTFS。關于此特性的重要日期碼信息，請參閱增益控制模式部分。
這些DAC采用分段電流源架構，并結合專有開關技術，可減小突波能量，并使動態精度達到較大。每個DAC均提供差分電流輸出，從而支持單端或差分應用。AD9763、AD9765或AD9767的兩個DAC可以同時更新，并可以提供20 mA的標稱滿量程電流。各DAC之間的滿量程電流匹配精度可達到0.1%以內。
AD9763/AD9765/AD9767采用先進的低成本CMOS工藝制造，采用3.3 V至5 V單電源供電，功耗為380 mW。
產品聚焦
- AD9763/AD9765/AD9767均為引腳兼容的雙通道、8/10/12/14位分辨率TxDAC系列產品。
- 雙通道、10/12/14位、125 MSPS DAC。每款器件均有一對高性能DAC，并針對低失真性能進行了優化，可靈活傳輸I與Q信息。
- 匹配。增益匹配典型值為滿量程的0.1%，失調誤差優于0.02%。
- 低功耗。完整的CMOS雙DAC功能，采用3.3 V至5 V單電源供電，功耗為380 mW。可以降低DAC滿量程電流，從而以更低功耗工作，而且在低功耗空閑期間可以進入睡眠模式。
- 片內基準電壓源。AD9763/AD9765/AD9767均內置1.20 V溫度補償帶隙基準電壓源。
- 雙路10/12/14位輸入。AD9763/AD9765/AD9767均具有一個靈活的雙端口接口，允許以雙路方式或交錯方式輸入數據。
應用
- 通信
- 基站
- 數字合成
- 正交調制
- 三維超聲
|
|
