大功率陶瓷氣體放電管100kA在電源防雷領域的運用

 大功率陶瓷放電管主要有以下幾個優點：

 一是可以提供穩定的擊穿電壓；二是絕緣性能好，具有高絕緣電阻；三是較低的電容特性，低電容特性能夠減少干擾或在高頻的操作環境下減低傳送損失；四是高過保持電壓，能夠快速恢復高阻抗?fàn)顟B(tài)以確保連續操作下的安全性；五是沒有穿越電壓，在多極避雷器中無橫向電壓；六是具有雙向?qū)ΨQ特性。但它具有擊穿電壓分散性較大、可靠性較差、響應速度較慢和多次沖擊易老化等缺點。

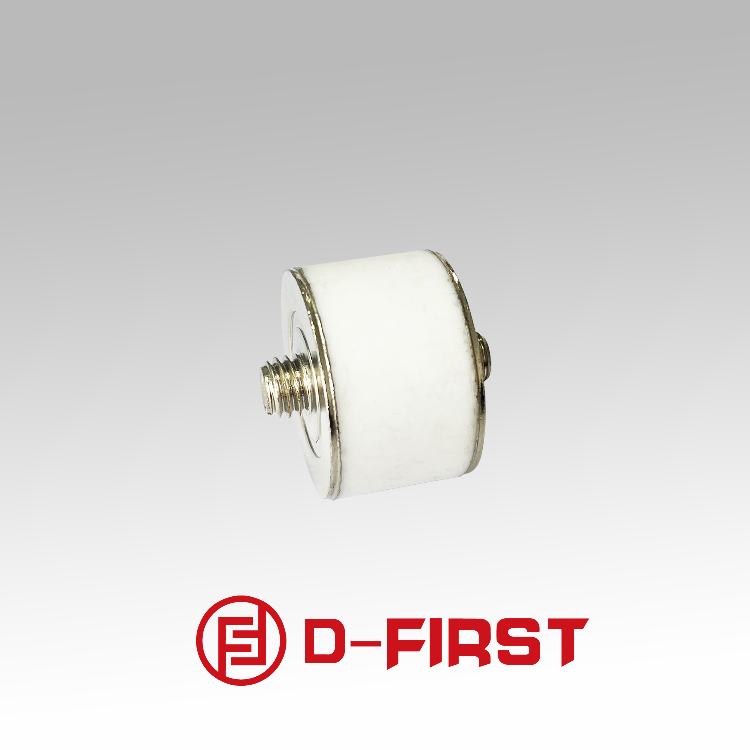

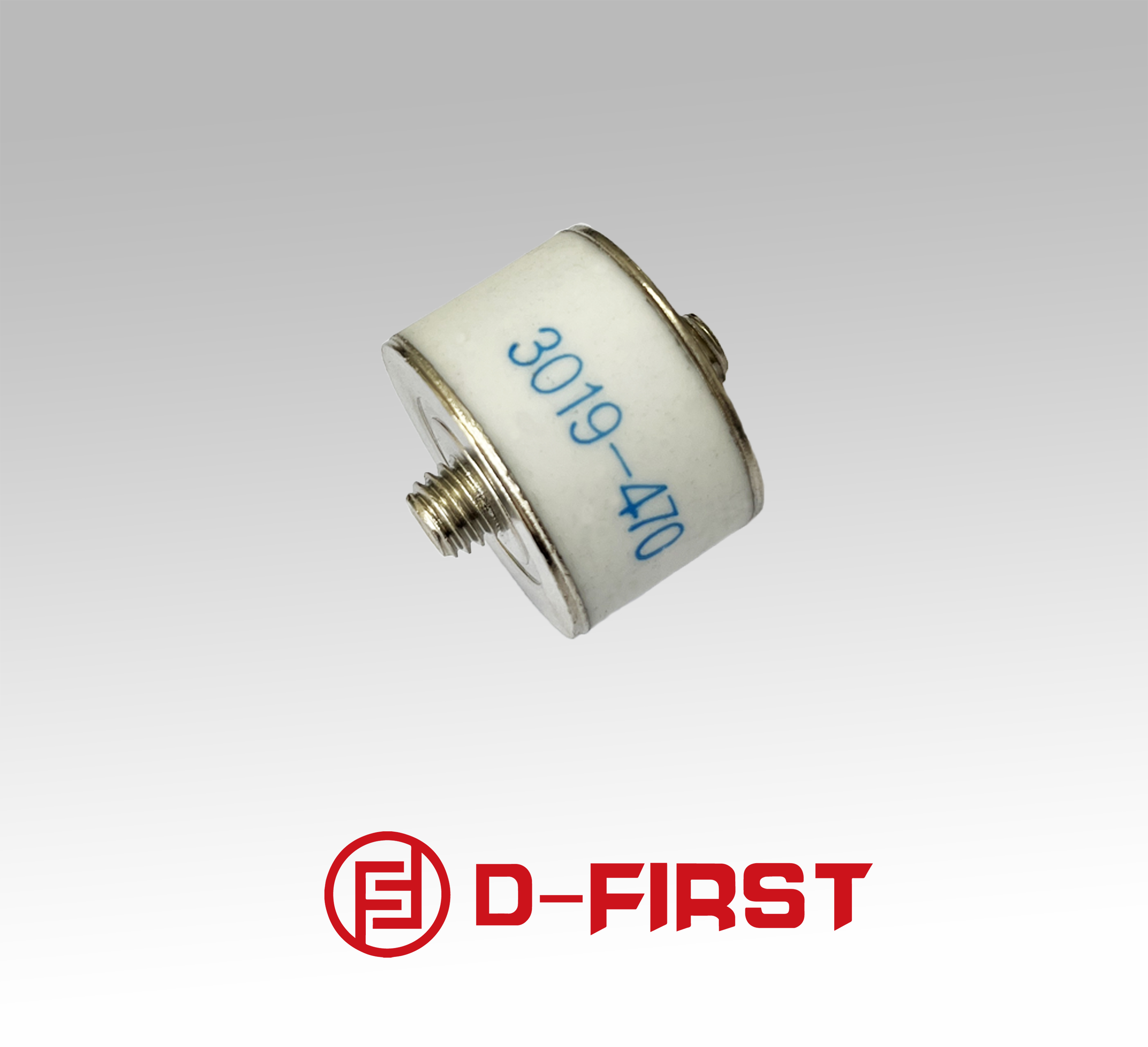

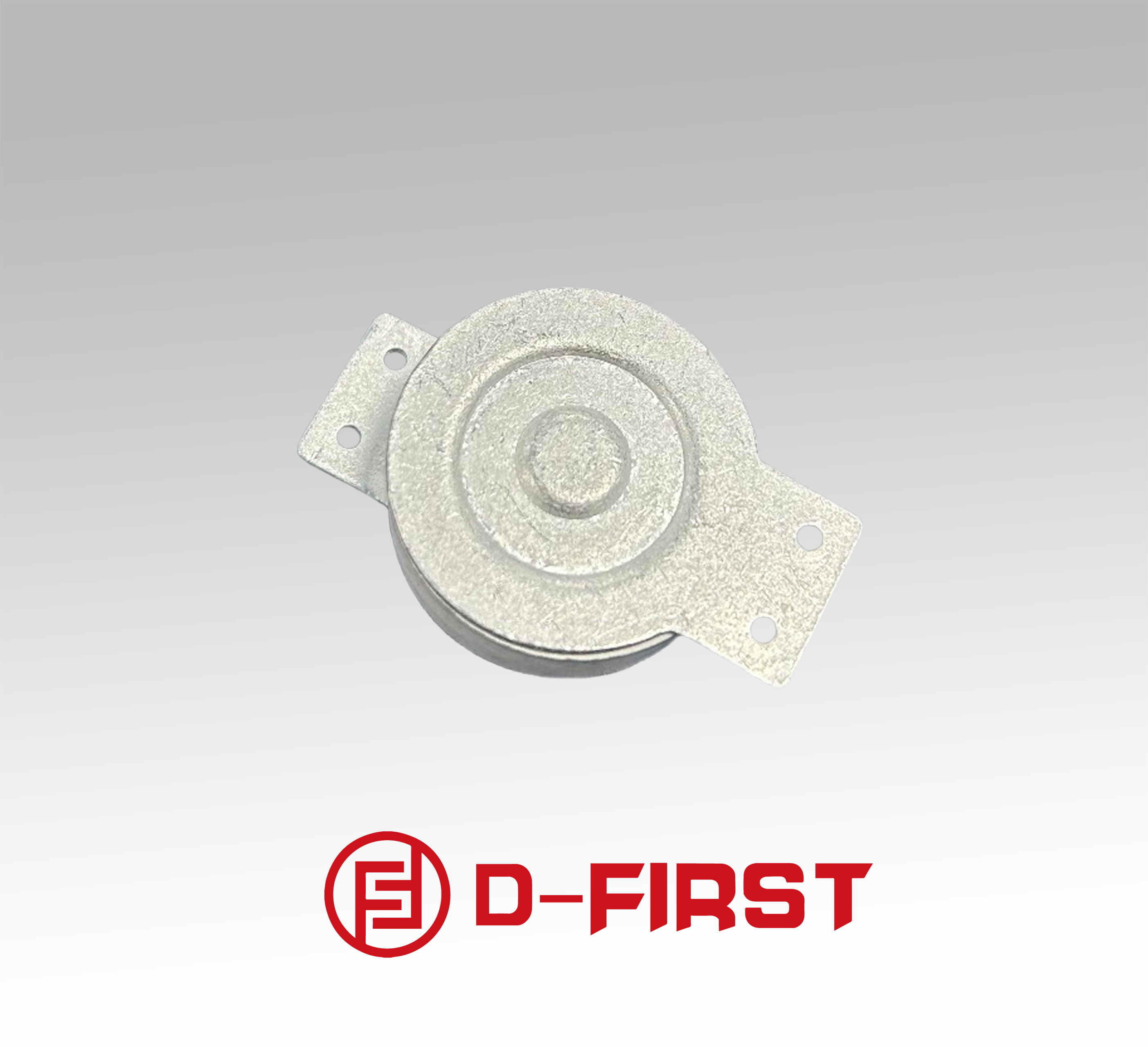

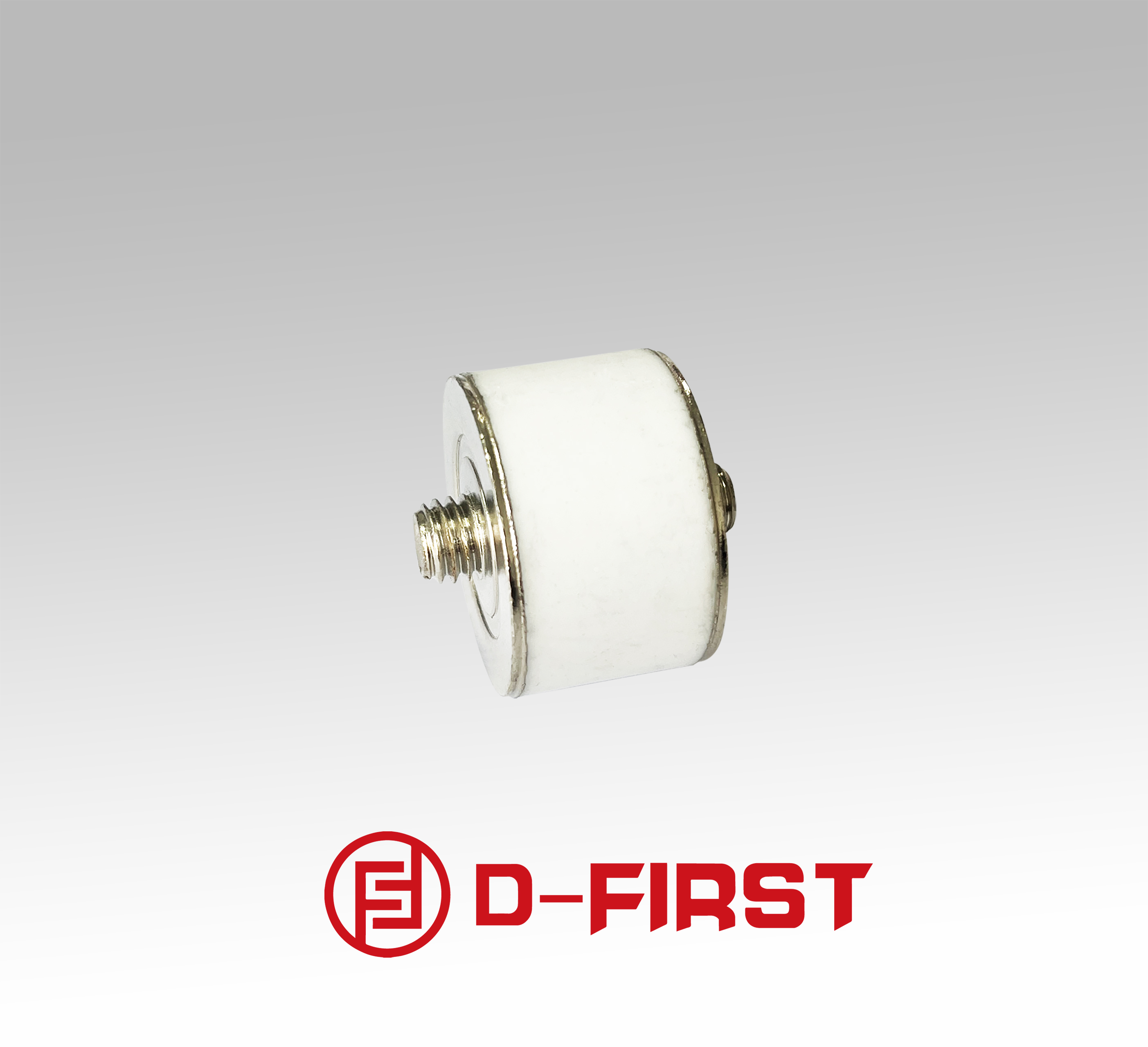

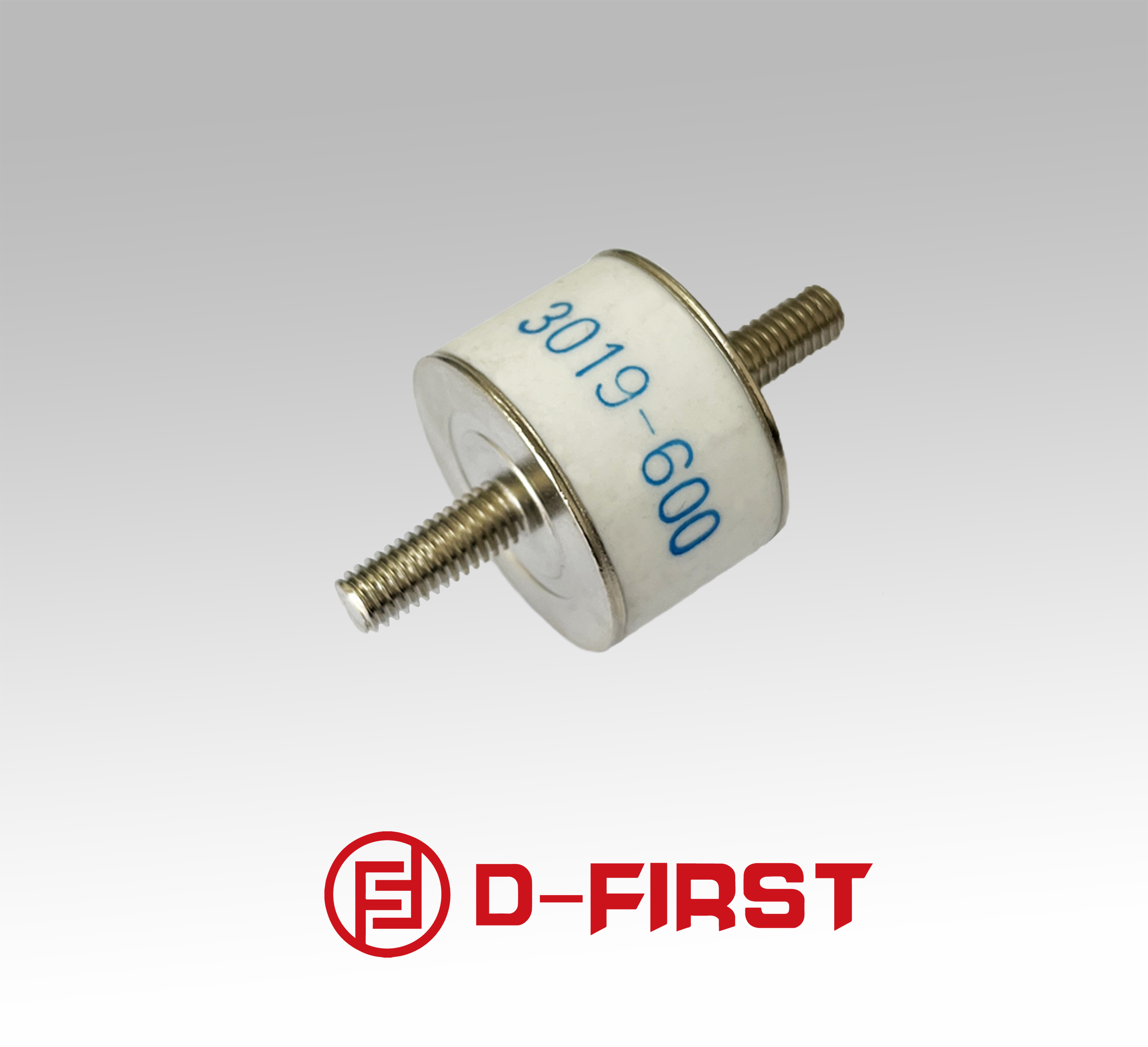

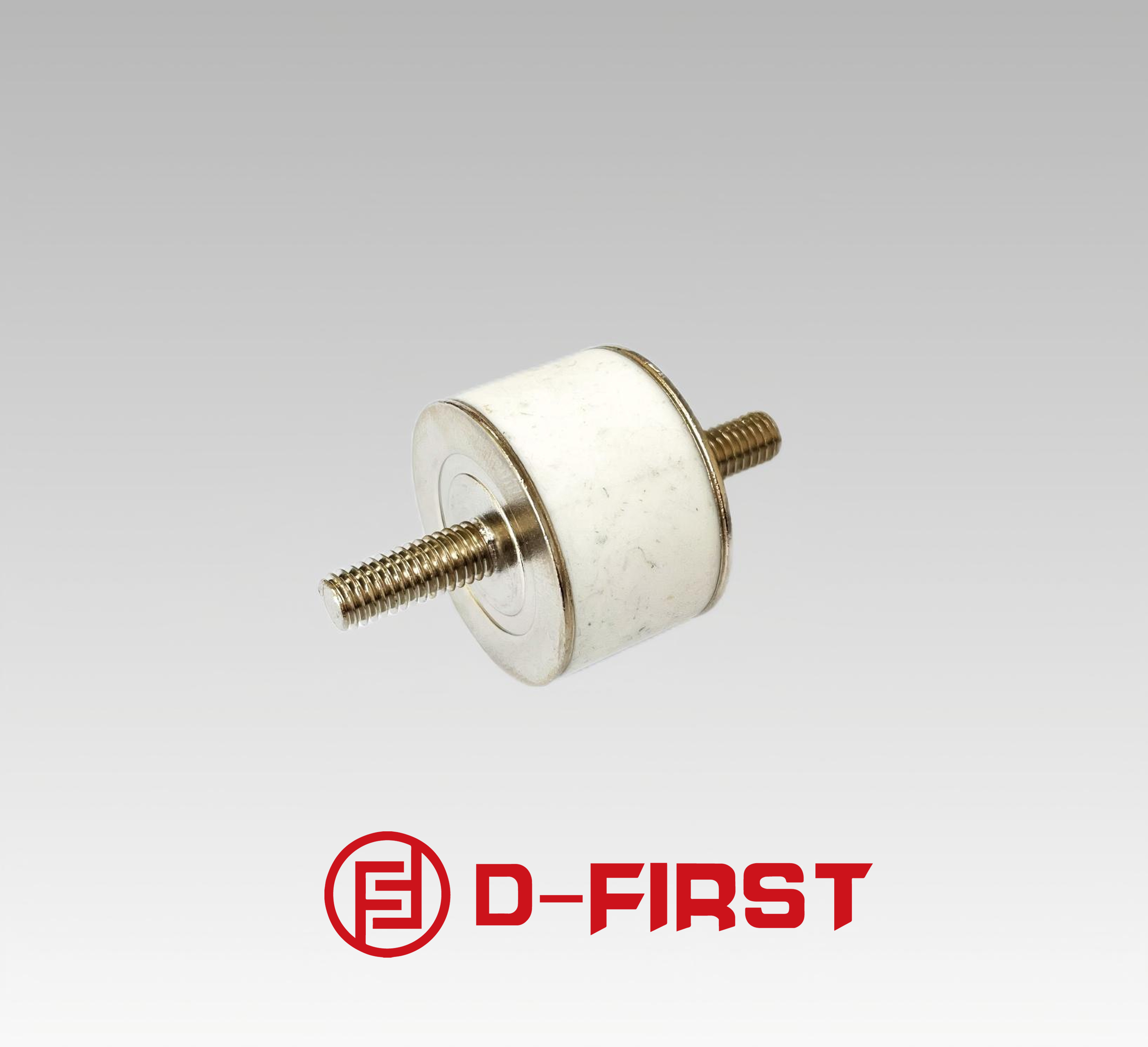

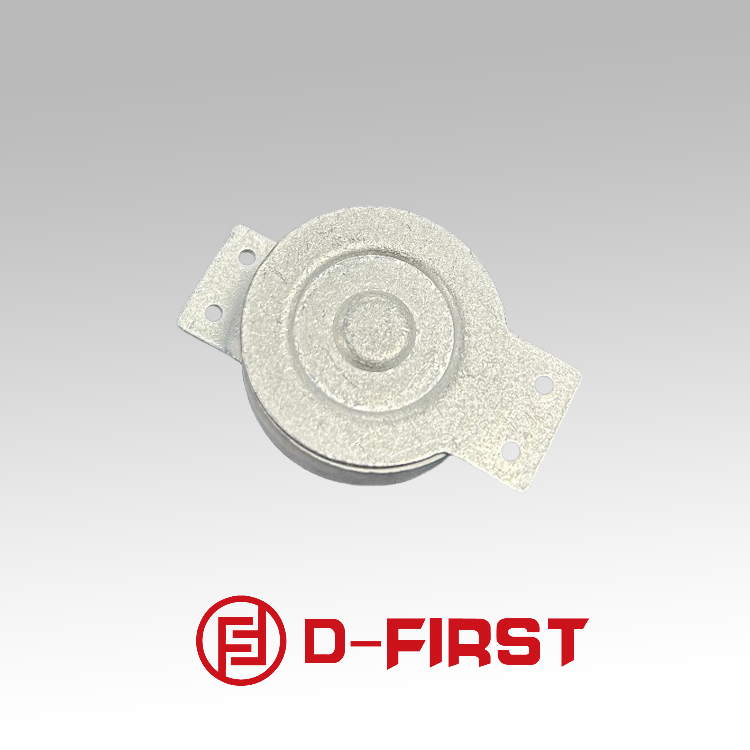

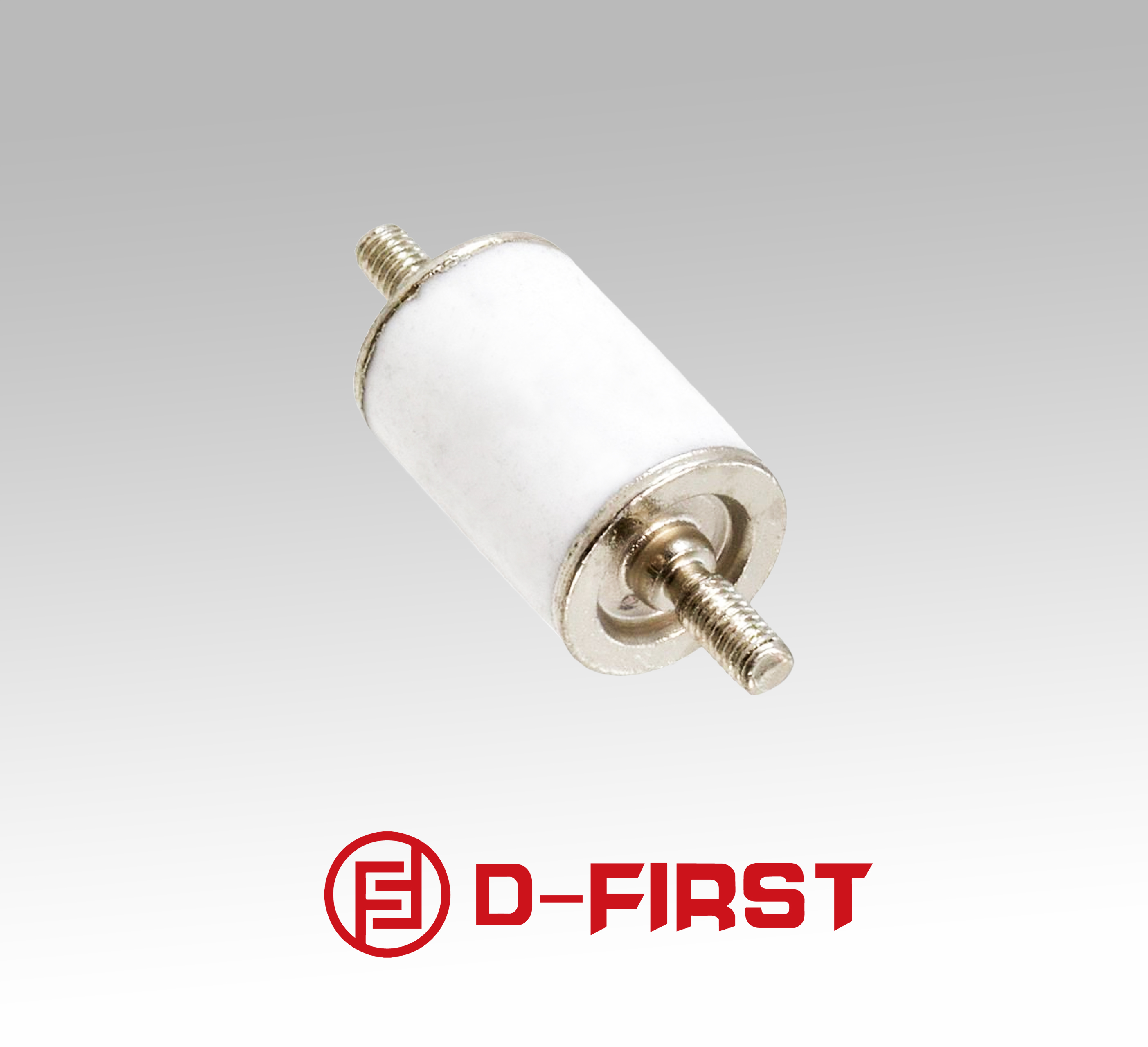

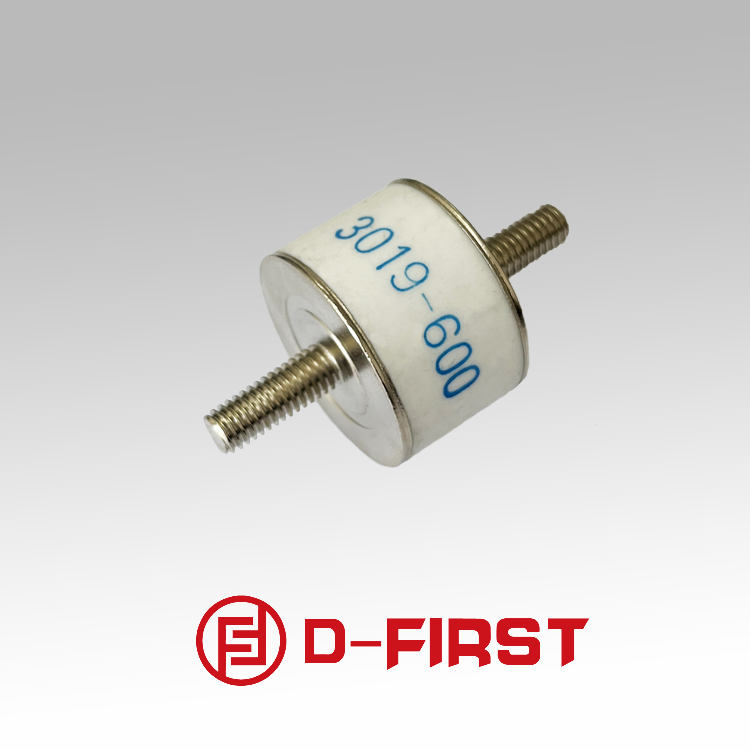

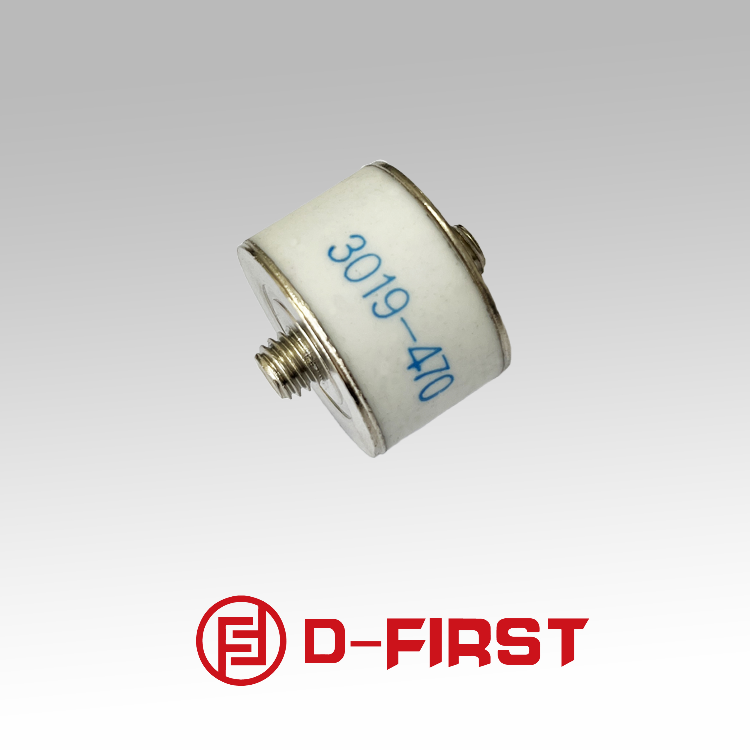

 100kA大通流陶瓷放電管Gas　Tube　Surge　Arrester 　　
嚴格按照TUV標準進行生產、監控和管理。技術性能指針達到或超過CEI　IEC　61643-311要求及GB/T　9043-1999和YD/T694標準。廣泛應用于防雷設備，接地保護，電力設備，工業控制，防雷器等產品防浪涌保護。 　
尺寸：29.5*19； 　
耐沖擊電流8/20uS：100kA  　  10/350uS 35kA
直流擊穿電壓：600V  1000V  1500V   2000V
脈沖電壓：＜1500V、＜1800V、＜2000V；  　　
絕緣電阻：＞1000MOmega;； 　　
極間電容：＜10Pf（測試頻率1MHz）； 　　
工頻耐交流電流：@50Hz ， 1 次 ， 1200V 、 0.2s 300A

應用：

用于泄放絕緣法蘭上過電壓的隔離放電間隙放電管

隔離放電間隙

為保護絕緣法蘭免受過電壓損害，需使用隔離放電間隙。避免系統失效、停機甚至管線泄漏，防止敏感絕緣法蘭出現火花放電。隔離放電間隙可實現防雷保護等電位連接，并安全地釋放過電壓，從而保證管線的正常運行。

適用于管道的防雷保護等電位連接

較長的使用壽命是提高管道成本效益的關鍵。因此管道采用主動防腐系統防止銹蝕。對于定期使用的管道，金屬管件必須與接地電位隔離。

為保護管道絕緣層和絕緣法蘭免受過電壓損害，需使用隔離放電間隙。出現過電壓時，隔離放電間隙阻抗降低，釋放出電壓。從而實現防雷保護等電位連接。其雷電流載流能力高達H級（按照IEC 52561-3標準），即使較大的雷電流仍可通過定義路徑安全泄放到地面。
