由于測試時包括了用戶的跳線在內，通道測試一般用于檢測布線鏈路故障時使用。

　　光纜布線測試模型

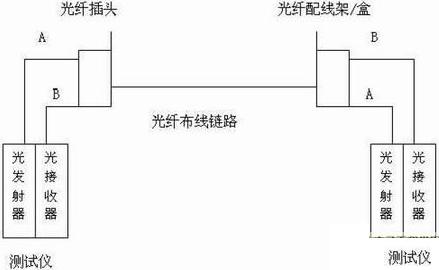

圖3 光纖鏈路模型示意圖

　　光纜布線系統安裝完成之后需要對鏈路傳輸特性進行測試，其中最主要的幾個測試項目是鏈路的衰減特性、連接器的插入損耗、回波損耗等。光纖網絡的測試測量設備主要有光纖識別器、故障定位器以及光損耗測試設備。

　　通常，我們需要測量?jī)蓚€(gè)方向上的損耗，這是因?yàn)榇嬖谟邢蜻B接損耗或者說是由于光纜傳輸損耗的非對稱性所致。這時，技術人員就必須相互交換設備并再進行另一個方向的測量。可是，當他們相隔十幾層樓或是幾十千米時該怎么辦呢？很明顯，如果這兩個人每人都有一個光源和一個光功率計，那么他們就可以在兩邊同時測量了，如圖所示，現在的用于認證測試的高級光纜測試套機是可以實現雙向雙波長的測試的。

　　2、測試結果評定判據

　　首先，進行檢測前先要完成對測試儀主機、輔機充電工作；其次要熟悉布線現場和布線圖，制定一個詳細的檢測方案；然后是測試儀觸摸屏的校準；最后是測試儀校準。現場測試的每條鏈路的測試數據報告是自動生成的，因此在每項工程測試前應首先對測試儀進行設置，將儀器的所有項目設置好后，將進行實際的現場檢測，按預先設計好的檢測方案，逐一地對每條鏈路進行。檢測時由兩個人分別持測試儀的主機和副機在鏈路的兩邊，將待測鏈路和測試儀連接好，按自動測試并等待完成，完成后保存測試結果。當天完成測試后，應及時將所有檢測結果轉存電腦，并對測試儀充電備用。

　　個體合格判據

　　（1）對絞電纜布線，若某一鏈路有一項內容不合格則該鏈路判為不合格；

　　（2）光纜布線檢測時，如果系統中有一條光纖鏈路光衰減值不合格，則該光纖鏈路判為不合格；

　　（3）允許未通過檢測的信息點、線對、光纖鏈路經修復后復檢。

　　綜合合格判據

　　（1）光纜布線檢測時，如果系統中有一條光纖鏈路無法修復，則判為不合格；

　　（2）對絞電纜布線抽樣檢測時，被抽樣檢測點（線對）不合格比例不大于1%，則視為抽樣檢測通過；不合格點（線對）必須予以修復并復檢；

　　（3）對纜布線全部檢測時，如果有下面兩種情況之一時則判為不合格：

　　無法修復的信息點數目超過信息點總數的1% ；

　　不合格線對數目超過線對總數的1% ；

　　（4）檢測或抽樣檢測的結論為合格，則系統檢測合格；否則為不合格。

　　3、強電部分對智能化(弱電)布線的干擾和影響

　　整個小區內不只有弱電布線，還有強電布線，強電還包括：照明電和動力電。強電對弱電在一定范圍內具有電磁干擾。弱電一般是指網絡、電話、電視、監控、報警等一系列在低壓環境下工作的子系統，它不是某一個或者某幾個系統的組合，所以在進行布線方案設計的時候，要綜合考慮、統籌安排。不僅弱電系統內部需要統籌考慮，強電和弱電系統之間也要一起考慮，同步協調進行，這樣才不會造成顧此失彼。既要考慮它們之間可能造成的干擾，又要從整體上把握兩條線路對建筑外觀的影響。

　　強電布線和弱電布線如果靠的過近或者交叉布線，往往由于強電的電磁輻射和干擾，對弱電信號產生強干擾，致使弱電信號有較大噪音或信號失真。一般情況下，強電管線和弱電管線之間的距離不小于500mm。遠離弱電的還應包括大功率用電設備如空調機、水泵、風機、電焊機、冰柜等。一般情況下，建議設置“井”狀主干通道，并在交叉處預留弱電井。弱電井大小在1000mm×1000mm左右。
