利用電能產生機械作用來洗滌衣物的清潔電器。按其額定洗滌容量分為家用和集體用兩類。中國規定洗滌容量在6kg以下的屬于家用洗衣機：家用洗衣機主要由箱體、洗滌脫水桶（有的洗滌和脫水桶分開）、傳動和控制系統等組成，有的還裝有加熱裝置。洗衣機一般專指使用水作為主要的清洗液體，有別于使用特制清潔溶液，及通常專人負責的干洗。

　　要了解硬件上單片機內部功能部件，如A/D，D/A，PWM.WATCHDOG，LCD驅動器，串行口等，又要認識C語言在計算機仿真調試，產品更新以及軟件升級中的重要作用。但是要做實際的系統，單單從網站上的學習是不夠的，所以我從書籍和期刊上查閱了大量的資料。以下是關于洗衣機的一些文獻資料。

　　洗衣機控制器控制面板的設計

　　洗衣機控制面板豐要包括：?jiǎn)?dòng)停止、電源、標準、輕柔、快速、水位選扦按鈕。

　　完成次洗農過程所需的動作有；

　　（1）進水動作進行洗滌時，盛水桶內的水量必須達到水位設定要求。洗衣機的進水和水位判斷，是由水位開關和 進 水閥的開合來進行控制的，當桶內沒有水或水量達小到設定水位時，單片機程序?qū)⒖刂七M(jìn)水閥閉合，開始注水，當桶內的水位達到設定水位時，水位開關受壓閉合，程序就可 進入下步處王甲。

　　（2）排水動作進入脫水動作前應先排水。為了避免空排水造成時間浪費以及排水不完而帶水脫水造成對電機的損害。洗農機能夠根據實際水量對排水時間進動態控制。

　　（3）洗滌動作洗滌動作指的是電機周期性的“正轉一停止一反轉一停止”。不同的洗衣過程，控制電機執行“ 正轉一停止一反轉一停止”的時間是小同的

　　（4）其它動作洗農機控制器在此控制面板上還配有啟動／停止電源、標準、輕柔、快速、水位選擇按鈕。

　　硬件設計框圖

　　洗衣機控制系統運片的是AT89c51單片機，其耍控制的對象包括：進水閥、排水閥、電機。這些被控劉象是需要根據不同的沈衣程序來設定它們的不同工作狀況和工作時問的，進水閥和排水閥的控制還需要水位檢測，同時需要數碼

　　管顯示不同的工作狀態及運行剩余時間。發光二極管用來指示洗滌速度和脫水

　　速度；按鍵用來控制程序的運行和設置洗滌速度和脫水速度。

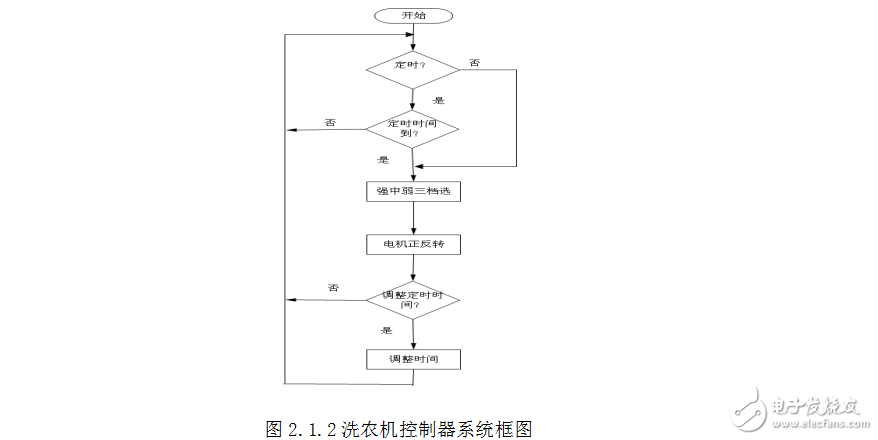

　　下面是洗農機控制器系統框圖：
