雜散電流會對金屬設施產生嚴重的電流腐蝕作用，危及建筑設施的安全并可能會釀成災難性的后果，給安全運營帶來嚴重威脅。因此對雜散電流進行監測并采取有效的防護措施是地鐵及輕軌設計、建設、運營維護中必須考慮的一個重大課題。通過紫金橋監控組態軟件可以對雜散電流腐蝕的狀況進行實時監測，采取有針對性的措施提高運營安全性。

　　分析輕軌雜散電流在線監測的原理，并對輕軌雜散電流監測控制系統進行初步設計。應用紫金橋監控組態軟件對輕軌極化電位和軌道電壓進行實時監測，主要實現如下功能：

　　1、實現安全管理功能，實現添加刪除用戶，對多個用戶分別設置不同的級別，操作權限；

　　2、對設備進行信息管理，及運行時實時查看設備信息；

　　3、對極化電壓和軌道電流進行數據采集，存儲，并在液晶屏幕上進行實時顯示；

　　4、當檢測到結構鋼極化電位或軌道電壓超標時，進行超標報警；

　　5、同時根據結構鋼極化電壓的情況，輸出控制量向智能排流柜發布控制命令；

　　6、查詢歷史數據和故障記錄，同時達到遠程控制自動監測裝置的系統時間等功能；

　　7、可以通過趨勢曲線查看實時及歷史數據曲線。

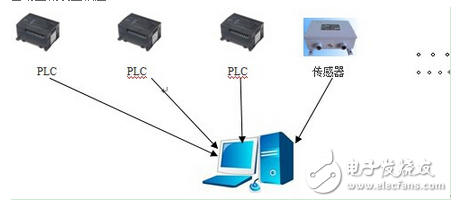

　　雜散電流監測系統組成主要是由上位機系統和自動監測裝置兩部分組成。自動監測裝置是以PLC和傳感器為核心的數據采集處理系統，完成模擬量、開關量的采集。上位機系統采用紫金橋監控組態軟件進行整體設計，通過USB接口與自動監測裝置相連。
