1、熟悉PSPICE中的電路描述、PSPICE的集成環境、PSPICE中的有關規定和PSPICE仿真的一般步驟。

　　2、了解電子EDA技術的基本概念。

　　（一）畫電路圖

　　單極共射極放大器電路如圖1-1所示，畫出電路圖。

　　1、放置元件

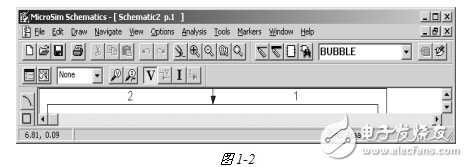

　　（1）用鼠標單擊“開始”按鈕，再在“程序”項中打開Schematics程序（單擊Schematics）則屏幕上出現Schematics程序主窗口如圖1-2所示。

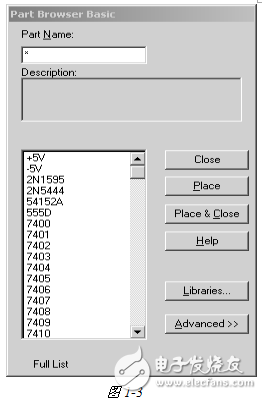

　　（2）選擇菜單中Draw|Get New Part項或單擊圖標工具欄中“”圖標，彈出如圖1-3所示的元件瀏覽窗口Part Browser。

　　（3）在Part Name編輯框中輸入元件名稱。此時，在Description信息窗口中出現該元器件的描述信息，這里我們先輸入BJT名稱Q2N2222。（如果不知道元器件名稱，可以單擊Libraries，打開庫瀏覽器Library Browser，在Library窗口中單擊所需元件相應的庫類型，移動Part窗口中右側滾動條，單擊列表中的元器件，在Description中查看描述信息，判斷所選器件是否需要，若是，則單擊OK關閉Library Browser，此時，Part Browser對話窗的Part Name編輯框中顯示的即為選中的元器件。

　　（4）單擊Place，將鼠標箭頭移出Part Browser窗口。這時箭頭處出現該元器件符號。

　　（5）移動箭頭將元器件拖到合適的位置，若需要，可以用快捷鍵Ctrl＋R或Ctrl＋F旋轉或翻轉符號（也可用菜單項Edit|Rotate或Edit|Flip來完成）。

　　（6）單擊鼠標左鍵，將元器件放置在頁面上。此時，BJT出現在原理圖頁面上。如果需要可繼續單擊左鍵，放置多個同類元器件，它們的標號自動排序。

　　（7）單擊右鍵結束放置操作。

　　（8）用鼠標單擊Part Name編輯框，將焦點移回Part Name編輯框中。

　　（9）重復（3）到（7）的步驟。將其它元器件，如電阻（R）、電容（C）、電源（VDC）、地（EGND）和信號源（VSIN）放置在頁面上。為突出輸出端，我們?cè)谳敵龆朔胖昧薆UBBLE符號（用于與其它電路連接的符號）。

　　（10）元器件放置完后，單擊Close關閉Part Browser窗口。

　　還有另一種放置元器件的方法：如果知道所用元器件的名稱可以不打開Part Browser窗口，直接在“”中輸入源器件名稱并按Enter鍵，將元器件調出，放置在頁面上。

　　如果想刪除不需要的元器件，可以用鼠標單擊選中該元器件（元器件符號變成紅色），然后選擇菜單項Edit|Cut就可以將元件刪除（也可用鍵盤上的Delete鍵刪除）。
