直流穩壓電源技術——串聯穩壓電源
第四章 串聯穩壓電源
上一章我們談到并聯穩壓電源有效率低、輸出電壓調節范圍小和穩定度不高這三個缺點。而串聯穩壓電源正好可以避免這些缺點，所以現在廣泛使用的一般都是串聯穩壓電源。
一、簡易串聯穩壓電源
1、原理分析

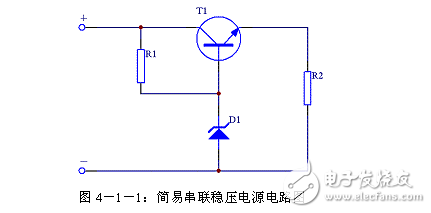

圖4－1－1是簡易串聯穩壓電源，T1是調整管，D1是基準電壓源，R1是限流電阻，R2是負載。由于T1基極電壓被D1固定在UD1，T1發射結電壓（UT1）BE在T1正常工作時基本是一個固定值（一般硅管為0.7V，鍺管為0.3V），所以輸出電壓UO＝UD1－（UT1）BE。當輸出電壓遠大于T1發射結電壓時，可以忽略（UT1）BE，則UO≈UD1。
下面我們分析一下建議串聯穩壓電源的穩壓工作原理：
假設由于某種原因引起輸出電壓UO降低，即T1的發射極電壓（UT1）E降低，由于UD1保持不變，從而造成T1發射結電壓（UT1）BE上升，引起T1基極電流（IT1）B上升，從而造成T1發射極電流（IT1）E被放大β倍上升，由晶體管的負載特性可知，這時T1導通更加充分管壓降（UT1）CE將迅速減小，輸入電壓UI更多的加到負載上，UO得到快速回升。
