發視頻資料介紹

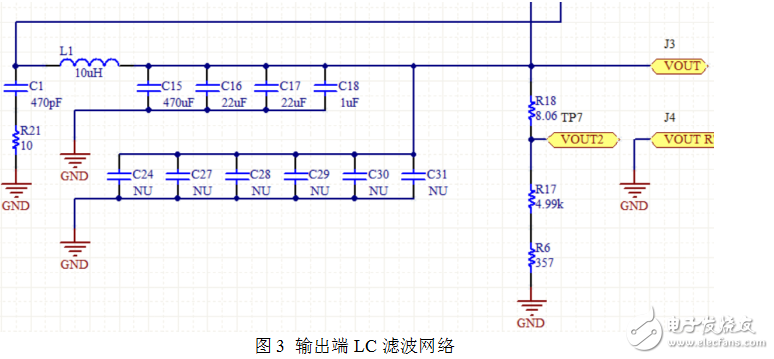

本系統設計選用TI公司的LM5117芯片和CSD18532KCS MOS場效應管作為穩壓系統控制的核心，制作了一款穩定高效的降壓型直流開關穩壓電源，其優點在于采用了電壓閉環反饋控制，提高了輸出電壓的穩定性，全部核心電路使用 PCB 制版，進一步減小誤差。本系統通過加強輸入輸出的LC濾波網絡，大大降低了輸出紋波電壓，選擇合適的開關頻率及環路補償網絡增強電路穩定性和帶負載能力，進一步穩定輸出電壓。
經過實測，本系統輸出能夠滿足賽題輸出誤差的所有要求，并且效率、負載調整率、電壓調整率、輸入電壓偏差、紋波峰值等指標均在比賽要求范圍內，輸出電壓穩定性較高。
關鍵詞：LM5117 CSD18532KCS 降壓型開關穩壓電源 閉環控制
