發視頻tps2205/tps2211PCMCIA接口理光CardBusPCMCIA控制器開關
資料介紹
摘要
本應用報告解釋了德克薩斯儀器tps2205 / tps2211 PC卡電源接口開關和麥克雷爾MIC2563A / MIC2562A設備之間的異同。報告對每個設備采用的并行接口進行了詳細的檢查。到理光CardBus PCMCIA接口進行研究，顯示出與tps2205兼容性。
介紹
本應用報告解釋了德克薩斯儀器tps2205 / tps2211 PC卡電源接口開關和麥克雷爾MIC2562A / MIC2563A設備之間的異同。報告對每個設備采用的并行接口進行了詳細的檢查。
到理光CardBus PCMCIA接口進行研究，顯示出與tps2205兼容性。控制器的理光Rb / rl5cxxx家庭直接兼容。
tps2205 PC卡電源接口開關提供了兩個PC卡插槽集成電源管理解決方案，并tps2211管理單個插座。該tps2205和tps2211允許3.3 V、5 V的控制分布的綜合特征的集合，和/或12 V到卡插槽（S）；該設備是可用的PCMCIA控制器兼容。電流和熱限制功能消除了保險絲的需要，提供免維護故障檢測，提高可靠性，并減少元件計數。的tps2205和tps2211有并行接口。
最近的設備與tps2205和tps2211直接競爭是麥克雷爾MIC2563A和MIC2562A。這些設備，雖然沒有引腳兼容，具有并行接口類似于tps2205和tps2211，他們提供類似的功能。由于這些配電設備的接口與控制器相同的類型兼容，設備無縫連接接口的理光CardBus PCMCIA控制器，以及一個并行接口控制器。

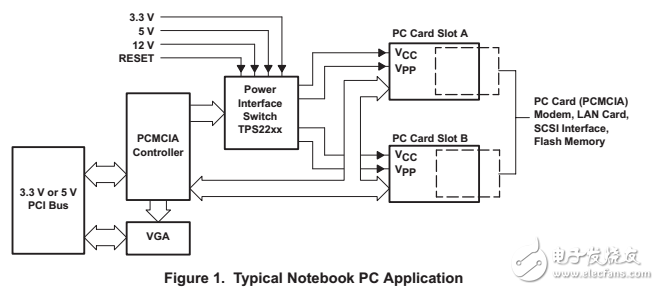

圖1顯示了典型的筆記本電腦應用程序。
