1. 前言：
在日新月異的多媒體時代，便攜式電子產品，如智能電話、PDA、MP3、PMP、DSC、DVC、NB等多媒體產品，對聲音質量的要求越來越嚴格。另外，由于此類產品為電池供電，除了要求音質的再突破外，也要求整體效率的提升，以達到高效、低功耗的設計目標。
此類產品的音頻模塊中，除了輸入端的信號源和輸出端的喇叭或耳機外，音頻放大器是一個非常重要的角色。目前廣泛用于便攜產品的音頻放大器有AB類和D類兩種。通常，AB類放大器能夠提供好的音質，但效率欠佳，耗電較大；而D類放大器具有高效、低溫升效應和高輸出功率等特點。
2. 理論分析：

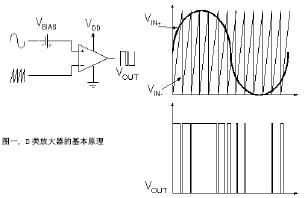

AB類放大器的工作原理類似于線性調節器，效率差而且需考慮散熱問題；D類放大器的工作原理類似開關調節器，具有較高效率，無散熱問題，但電路需要一個采樣時鐘，該時鐘可以內置于芯片內不，也可以由外部提供。D類放大器的基本原理如圖一所示，內部比較器的同相輸入端連接音頻信號源，反相輸入端連接采樣三角波信號。當音頻輸入的電位高于三角波信號時，比較器輸出為高電平；當音頻輸入的電位低于三角波信號時，比較器輸出為低電平。比較器的高、低電平輸出驅動后續的MOSFET開關，在MOSFET導通時產生電流推動揚聲器。如果在MOSFET后級加上LC濾波電路，則LC濾波器將MOSFET方波還原成與輸入類似的模擬音頻信號。
