發視頻資料介紹
下面我們以t頻道1OkW 電子管發射機黑燈絲改造過程，來說明我們的具體作法。
青島電視臺匕頻道1OkW 電子管發射機是20世紀80年代初由北京廣播電視設備廠生產，在播出過程中，全燈絲電 熱備份風冷，共有5個電子管，它們分別是影一FC一10F、影二FC一10F、影末FU—l13、聲一FU一252、聲末FC一10F，燈絲配電原理圖如圖1所示，符號序列號標注與發射機原圖紙一致。
2．1試驗電路

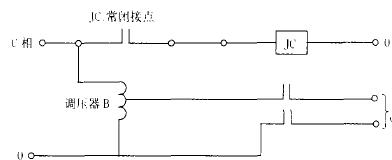

要進行黑燈絲改造，首先就要確定黑燈絲電壓，我們是從保證播出這個原則出發，即發射機黑燈絲改造后，能與發射機在熱備份時，倒機時間基本一致。所以，我們的黑燈絲電壓的數值都是通過試驗取得的，要做試驗就需要一個試驗電路，實際黑燈絲電路與試驗電路的原理是一致如圖2昕示。
