ADuCM360/ADuCM361是32位、Cortex?-M3微控制器，同時集成24位Σ-Δ模數轉換器（ADC），各ADC前端均有一個可以完全編程的儀表放大器。這些微控制器適合廣泛的應
? ? ? ? 用，包括工業控制和儀器儀表應用。在諸多目標應用中，自診斷功能在注重安全的環境中以及智能化故障恢復模式下十分重要本應用筆記描述ADuCM360/ADuCM361中可以診斷
? ? ADuCM360/ADuCM361和周圍電路問題的部分特性。 ADuCM360/ADuCM361含有兩個50 μA診斷電流源。這些電流源與可編程激勵電流源不同。ADC0和ADC1擁有分開、獨立
? ? ? ?的診斷電流源。診斷電流源內部路由至當前選定用于ADC轉換的模擬輸入通道，通過正輸入通道選擇的是ADCxCON寄存器，位［9:5］，通過負輸入通道選擇功能選擇的是ADCxCON

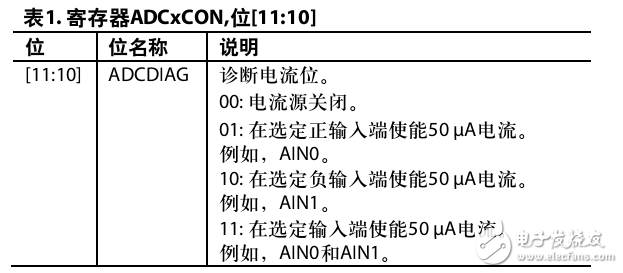

? ? ? 寄存器，位［4:0］。如表1所示，ADCxCON寄存器，位［11:10］使能/禁用正負ADC輸入端的電流源 例如，如果ADCxCON寄存器，位11 = 0x1且ADCxCON寄存器，位［4:0］ = 0x1，

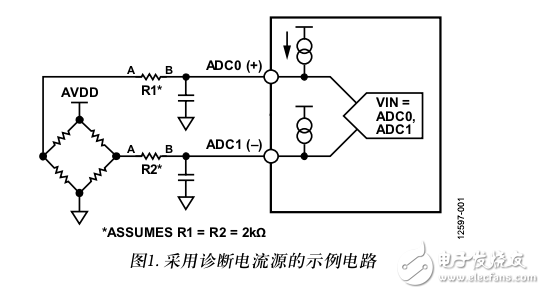

? ? ? 則有50 μA的電流從AIN1流出。類似地，如果ADCxCON寄存器，位10 = 0x1且ADCxCON寄存器，位［9:5］ = 0x0，則有50 μA的電流從AIN0流出。圖1顯示的是一個示例電路。
