開關電容濾波器是一種以電荷轉移原理為基礎的濾波元件，與傳統的模擬濾波器相比，它具有易于生產、便于使用等優點，在各種測試系統中的應用日益廣泛。
另一方面，開關電容濾波器本身也是一種采樣系統，其輸入信號的最高頻率要受到采樣定理的限制，其輸出則是臺階狀的離散時間信號。通常都要求為開關電容濾波器配置適當?shù)那啊⒑笾脼V波器，以解決抗混迭和重建的問題，但對前、后置濾波器的設計準則和過程則缺少系統的分析和說明。
開關電容濾波器的特征

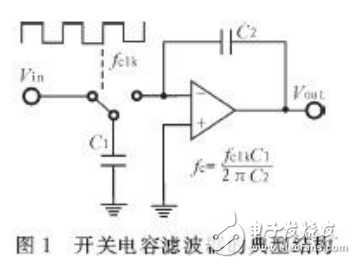

圖1是一個開關電容濾波器的典型結構。在這個開關電容濾波器中，除了輸入、輸出端外，還有一個時鐘輸入端，為之提供頻率為 fclk 的采樣脈沖。這個時鐘頻率 fclk 與開關電容濾波器的中心頻率或轉角頻率 fc 存在一定的對應關系，即 fclk=Nfc，一般 N 為100或50。這樣頻率為 fin 的模擬輸入信號，經過開關電容濾波器的處理后，變成了離散的抽樣序列。
