引言
　　移動機器人的安全避障問題一直是該項研究的基本問題，目前解決此問題的基本方法是采用多路超聲波傳感器通過適當?shù)陌惭b角度達到獲取多路測量信息的目的。對于多路超聲波傳感器的擴展，一般是在機器人系統控制核心之上進行。這樣做的缺點在于，超聲波傳感器的擴展占用了大量的系統硬件資源，另外大量的測量信息的處理也浪費了系統軟件資源。針對這一問題，筆者采用CAN總線擴展多路超聲波傳感器的作法。這種作法有幾個優點： 首先，CAN總線具有良好的傳輸防錯設計，保證了數據通信的可靠性；其次，多路超聲波傳感器的設計可由CAN總線智能節點實現，大大節省了系統硬件資源和軟件資源；第三，由于CAN總線對于網絡內的節點數在理論上不受限制，所以隨著對移動機器人研究的不斷深入，對于整個機器人系統的總體設計可以靈活地在CAN總線上進一步開發。本文介紹的CAN總線智能節點的設計以Philips公司的P87C591作為超聲波傳感器的控制核心。由于P87C591具有片上自帶的CAN控制器并且為CAN的應用提供了許多專用的硬件功能，因此又將它作為了系統的CAN總線控制器，大大節省了主控系統的資源。CAN總線的收發器采用TJA1040。系統總體結構框圖如圖1所示。
　　機器人系統控制核心由ARM實現。其主要功能是處理需要復雜計算的信息，將經過處理的信息再送回CAN總線，并對整個網絡進行管理。超聲波智能節點控制系統的主要功能就是判斷障礙物位置，將對移動機器人前進方向有阻礙的障礙物信息通過CAN總線傳回主控系統，由主控系統作出相應處理并進行避障動作。本文將著重介紹超聲波智能節點控制系統。
　　

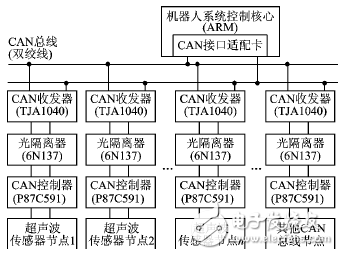

　　圖1 系統總體結構框圖
　　1 超聲波智能節點控制系統的硬件設計
　　超聲波智能節點控制系統的硬件電路如圖2所示。P87C591是51系列單片機，對于大部分熟悉51單片機的使用者來說它的使用方法十分簡單。下面分別介紹各個組成部分。
　　

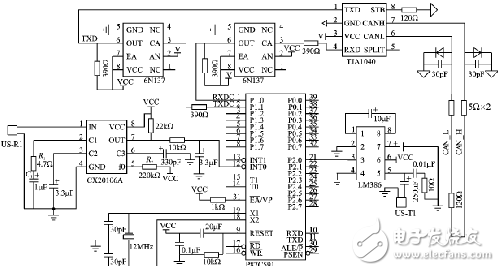

　　圖2 超聲波智能節點控制系統
　　1.1 控制部分
　　超聲波傳感器的控制部分采用Philips半導體公司生產的P87C591。它是一個單片8位高性能微控制器，具有片內CAN控制器，是從80C51微控制器家族派生出來的。它采用了強大的80C51指令集，并成功地包括了Philips半導體公司SJA1000 CAN控制器的PeliCAN功能；全靜態內核提供了擴展的節電方式；振蕩器可停止和恢復而不會丟失數據；改進的1∶1內部時鐘預分頻器在12 MHz外部時鐘速率時，實現500 ns指令周期；內部具有的16 KB內部程序存儲器完全滿足本系統要求。
