變換交流電壓、電流和阻抗的器件，當初級線圈中通有交流電流時，鐵芯（或磁芯）中便產生交流磁通，使次級線圈中感應出電壓（或電流）。變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈，變壓器就是一種利用電磁互感應，變換電壓，電流和阻抗的器件。
變壓器（Transformer）是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等）。電路符號常用T當作編號的開頭。例： T01， T201等。
變壓器（Transformer）是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等）。電路符號常用T當作編號的開頭。例： T01， T201等。
工作原理
變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。它可以變換交流電壓、電流和阻抗。最簡單的鐵心變壓器由一個軟磁材料做成的鐵心及套在鐵心上的兩個匝數不等的線圈構成，如圖所示。
鐵心的作用是加強兩個線圈間的磁耦合。為了減少鐵內渦流和磁滯損耗，鐵心由涂漆的硅鋼片疊壓而成;兩個線圈之間沒有電的聯系，線圈由絕緣銅線（或鋁線）繞成。一個線圈接交流電源稱為初級線圈（或原線圈），另一個線圈接用電器稱為次級線圈（或副線圈）。實際的變壓器是很復雜的，不可避免地存在銅損（線圈電阻發熱）、鐵損（鐵心發熱）和漏磁（經空氣閉合的磁感應線）等，為了簡化討論這里只介紹理想變壓器。理想變壓器成立的條件是：忽略漏磁通，忽略原、副線圈的電阻，忽略鐵心的損耗，忽略空載電流（副線圈開路原線圈線圈中的電流）。例如電力變壓器在滿載運行時（副線圈輸出額定功率）即接近理想變壓器情況。
變壓器是利用電磁感應原理制成的靜止用電器。當變壓器的原線圈接在交流電源上時，鐵心中便產生交變磁通，交變磁通用φ表示。原、副線圈中的φ是相同的，φ也是簡諧函數，表為φ=φmsinωt。由法拉第電磁感應定律可知，原、副線圈中的感應電動勢為e1=-N1dφ/dt、e2=-N2dφ/dt。式中N1、N2為原、副線圈的匝數。由圖可知U1=-e1，U2=e2（原線圈物理量用下角標1表示，副線圈物理量用下角標2表示），其復有效值為U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ，令k=N1/N2，稱變壓器的變比。由上式可得U1/ U2=-N1/N2=-k，即變壓器原、副線圈電壓有效值之比，等于其匝數比而且原、副線圈電壓的位相差為π。
進而得出：
U1/U2=N1/N2
在空載電流可以忽略的情況下，有I1/ I2=-N2/N1，即原、副線圈電流有效值大小與其匝數成反比，且相位差π。
進而可得
I1/ I2=N2/N1
理想變壓器原、副線圈的功率相等P1=P2。說明理想變壓器本身無功率損耗。實際變壓器總存在損耗，其效率為η=P2/P1。電力變壓器的效率很高，可達90%以上。
原副邊電壓計算
變壓器中感應電動勢的計算公式為：
上面的公式中各量分表所指：
E：表示感應電動勢，單位伏特，簡稱伏（V）；
f：表示電源頻率，單位赫茲（Hz）；
N：表示線圈匝數（匝）；
Φ：表示磁通，單位韋伯（Wb）；
由于磁通Φ穿過原、副邊繞組而閉合，所以原、副邊感應電動勢分別為：
兩個公式相除得
稱為變壓器的變比。
變壓器變壓比
在一般的電力變壓器中，繞組電阻壓降很小，可以忽略不計，因此在原邊繞組中可以認為電壓U1=E1。由于副邊繞組開路，電流I2=0，它的端電壓U2與感應電動勢E2相等，即U2=E2。所以由上面的原、副邊感應電動勢公式得：
公式中K為原邊電壓U1和副邊電壓U2之比，這個K的數值稱為變壓器的變壓比。
由上是表明，變壓器原、副邊繞組的電壓比等于原、副繞組的匝數比，因此如果要原、副邊繞組有不同的電壓，只要改變他們的匝數即可。當N1＞N2時，K＞1，變壓器降壓；當N1＜N2時，K＜1，變壓器升壓。
對于已經支撐的變壓器而言，其K為定值，故副邊電壓和原邊電壓成正比，也就是說副邊電壓隨著原邊電壓的升高而升高，降低而降低。但加載原邊繞組兩端的電壓必須為額定值。因為，當外加電壓比額定電壓略有超過時，原邊繞組中通過的電流將大大增加，如果把額定電壓為220V的變壓器錯誤的接到380V的線路上，則原繞組的電流將急劇增大，致使變壓器燒毀。
把變壓器的副邊繞組負載接通后，在副邊電路中有電流I2通過，此時，稱變壓器負載運行。由于副邊繞組中電流I2也將在鐵芯中產生磁通（即自感應現象），這種磁通對于原邊電流所產生的磁通而言，是起去磁作用的，即鐵芯中的磁通應為原邊、副邊繞組中電流產生的磁通的合成。但在外加電壓U1和電源頻率f不變的條件下，由近似公式：
上式中可以看出，合成磁通Φ應基本保持不變。因此，隨著I2出現，原邊繞組中通過的電流I1將增加，這樣才能使得原繞組中的磁通以免體校副繞組的磁通，另一面維持鐵芯中的合成磁通保持不變。由此可知，變壓器原邊電流I1的大小是由副邊電流I2的大小來決定的。
從能量觀點來看，變壓器原邊線圈從電源吸取的功率P1應等于副邊線圈的輸出功率P2（忽略變壓器的線圈電阻和磁通的傳遞損耗），即：
P1=P2 或 I1U1=I2U2
所以變壓比：
由此可見，變壓器原邊、副邊的電流比與他們的匝數比或電壓比成反比。例如一臺變壓器的匝數N1＜N2，是升壓變壓器，則電流I1＞I2；如果繞組匝數N1＞N2為降壓變壓器，則電流I2＞I1。也就是說，電壓高的一邊電流小，而電壓低的一邊電流大。

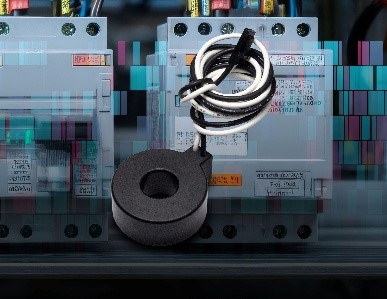

Bourns 推出新型電流變壓器產品，采用坡莫合金 T 型磁芯結構，具備高匝數比特性
Bourns? PCP300-T414250S 電流變壓器具備高磁導率和低能量損耗，為電力系統提供卓越的高頻電流檢測 2025 年 6 月 16 日 -...
轉速可達130kRPM，Pickering推出可用于航電設備的旋轉變壓器仿真模塊
隨著電子技術的迅猛發展，航電系統在飛機整機中的重要性與日俱增。根據中航機電此前透露的數據，航電系統與機電系統在整個飛機總成本中的占比已達 40%-45%...
三相隔離變壓器絕緣老化“隱形殺手”如何破？華興變壓器用數據說話！
你的三相隔離變壓器還能撐多久？”這可能是讓無數工廠電工半夜驚醒的靈魂拷問。絕緣老化就像溫水煮青蛙，等發現異常時，設備可能已經站在報廢邊緣。華興變壓器團隊...
變壓器聲紋監測傳感器：電力設備健康管理的“聲學偵探”
文章由山東華科信息技術有限公司提供在電力系統中，變壓器作為電能轉換與傳輸?shù)暮诵脑O備，其運行狀態直接影響電網的穩定性和供電質量。然而，長期運行于高電壓、大...
BK 控制變壓器：能否成為設備穩定運行的 “守護者”？
你是否也在為電氣控制設備頻繁故障而煩惱？BK控制變壓器在機床控制和動力設備供電中扮演著關鍵角色，但現實情況卻不容樂觀。許多電氣控制設備廠家為了降低成本，...
【解決方案】從標準到實踐：醫療IT系統硬件設備性能與選型指南
一、我國醫療IT系統應用標準GB16895.24-2005/IEC60364-7-710：2002《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求...
在數控機床的運行過程中，你是否對BK機床控制變壓器的作用心存疑惑呢？今天就來深入探討一番。BK機床控制變壓器主要用于將機床輸入的高電壓轉換為適合數控系統...
你是否也在為220V單相隔離變壓器過載運行而焦慮呢？尤其在一些設備集中控制的場景下，它一旦過載，可能導致整個系統癱瘓，生產停滯，維修成本還高，這可咋整呀...
對于BK控制變壓器，其散熱材料以及散熱性能提升這部分內容，是不是讓不少技術人員都挺頭疼呢？畢竟要是散熱不好，變壓器容易出現故障，影響機床的正常使用。現有...
在工業生產與日常用電場景中，不少用戶都遭遇過這樣的困擾：設備運行時，電壓忽高忽低，導致電器元件頻繁損壞；或是新增了一批設備，原本正常工作的BK單相控制變...
UHV-4000變壓器有載開關測試儀操作使用立即下載
類別：實用工具 2025-04-10 標簽：變壓器測試儀有載開關
Bourns 推出新型電流變壓器產品，采用坡莫合金 T 型磁芯結構，具備高匝數比特性
Bourns? PCP300-T414250S 電流變壓器具備高磁導率和低能量損耗，為電力系統提供卓越的高頻電流檢測 2025 年 6 月 16 日 -...
NS-ZJB型變壓器中性點間隙接地保護成套裝置的常用電子元器件及功能解析
NS-ZJB型變壓器中性點間隙接地保護成套裝置的常用電子元器件及功能解析
NS-BFK變壓器風冷控制柜作為電力系統中關鍵的散熱設備，其電子元器件的選擇直接影響控制精度、可靠性和使用壽命
華興變壓器：CSG 船用變壓器兼容電力電子設備的創新探索
船舶行業的不斷發展，對電力系統的穩定性和高效性提出了更高的要求。您是否曾經質疑，CSG船用變壓器和華興變壓器在應對新型電力電子設備時，能否找到更優的適配...
設備用電是單相220V，菲律賓地區是三相220V，電壓問題要怎么解決？ 三相220V變單相220V變壓器
卓爾凡電源：以三相變單相隔離變壓器破解中國設備出口菲律賓電壓難題，卓爾凡方S 139-2926-335 6 菲律賓作為東南亞重要經濟體，其工業用電標準與...
2025-06-12 標簽：變壓器 75 0
三相220V變單相220V隔離變壓器技術方案，專業隔離變壓器護航中國設備揚帆臺灣市場
卓爾凡電源：以專業隔離變壓器護航中國設備揚帆臺灣市場，卓爾凡方S 139-2926-3356 在全球經濟一體化背景下，中國制造業正加速拓展國際市場，其中...
RJ45帶網絡變壓器與不帶網絡變壓器的布線與設計對比 RJ45連接器是以太網通信的核心接口，根據是否集成網絡變壓器（Magnetics），其設計可分為*...
多米尼加/洪都拉斯地區電壓問題如何解決？卓爾凡220V變380V三相變壓器提供解決方案
多米尼加/洪都拉斯電力系統電壓兼容性解決方案：卓爾凡220V/380V三相變壓器技術分析 摘要 本文針對中國設備出口多米尼加和洪都拉斯市場面臨的220V...

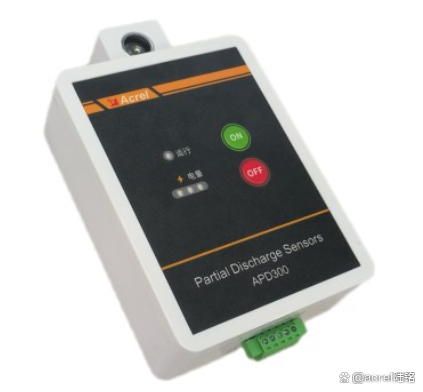

在現代電力系統中，中壓開關柜的穩定運行至關重要。而局部放電作為設備絕緣老化的重要標志，若不及時監測，可能引發嚴重的電力事故。安科瑞電氣股份有限公司深耕電...
