顯示板與前面板 - 全數字IGBT后極高頻機的設計全過程
2011年04月09日 11:25 電源網 作者：秩名 用戶評論（0）
關鍵字：高頻機(13)IGBT(345)

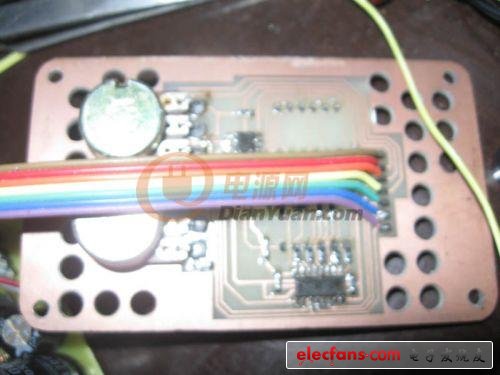

顯示板與前面板采用一體化設計成電路板，開了散熱孔，顯示采用HC595串行驅動數碼管動態顯示

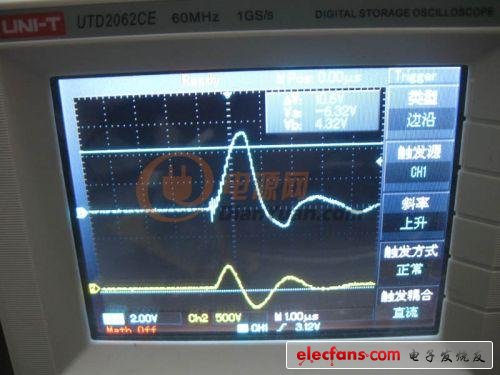

這個是輸出短路時的波形，CH1是電流1V代表10A，CH2是輸出電壓。正常輸出為設定好頻率脈寬的方波
前極與后極電流用霍爾（電流互感器）采樣，非常準

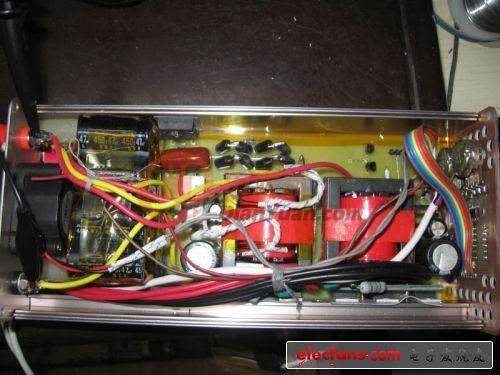

裝入殼內的效果

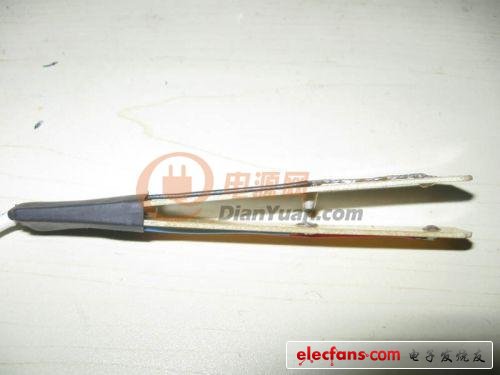

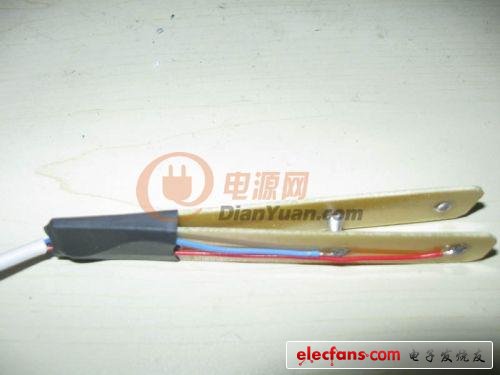

開關采用兩檔設計
- 第 1 頁：全數字IGBT后極高頻機的設計全過程
- 第 2 頁：顯示板與前面板
- 第 3 頁：顯示頻率及脈寬
