4 超級電容器充放電控制策略

　　根據超級電容器的特點，本文提出了充電恒流、放電雙閉環的分時控制策略。

　　4.1 超級電容器充電控制

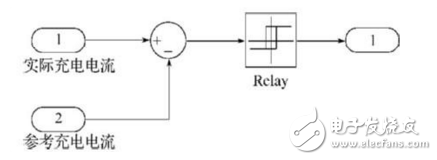

　　直流母線工作在正常電壓范圍內，當超級電容器陣列電壓低于額定工作電壓時，對超級電容器進行充電，其充電控制框圖如圖6 所示。通過實際充電電流與參考充電電流的滯環比較及對最大開關頻率的限制，產生信號控制恒流充電。恒流充電有利于對儲能裝置的保護，且動態響應較快。

　　圖6 超級電容器充電控制框圖

　　4.2 超級電容器放電控制

　　超級電容器放電控制系統采用電壓外環、電流內環的雙閉環結構（圖7 ）。利用電壓環計算得到電壓偏差，之后計算出電流環參考值；電流環根據參考值得到合適的補償電流，通過傳遞函數變換得到補償值。圖7中：

　　Vref為給定的電壓控制量，Kv為電壓反饋放大系數，Ki為電流反饋放大系數，Gvd為S 域的控制電壓，Gid為S域的控制電流，為占空比擾動量，為高壓側輸出電壓擾動量。

　　圖7 雙閉環控制結構框圖。

　　對于Boost 模式工作狀態，使用狀態空間平均法可得到其狀態方程：

　　式中：v1--高壓側輸出電壓；v2--低壓側輸入電壓；α --時間系數，相當于占空比，α =ton÷（toff+ton）；iL --電感電流；R--限流電阻；L--充放電電感量；C--超級電容容量；r1 --電容器內阻。

　　對狀態方程施加小信號干擾，則有瞬時值：

　　式中：V1 --高壓側輸出電壓穩態值；V2 --低壓側輸入電壓穩態值； iL^--電感電流擾動量； v2^--低壓側輸入電壓擾動量；D--靜態占空比；d--動態占空比。

　　將式（2）代入式（1），得到穩態方程：

　　通過對該狀態空間平均方程進行干擾，可得到S 域的控制電壓（式（4））和控制電流（式（5））的傳遞函數：

　　式中：D′=1-D.

　　S 域的擾動電壓、電流小信號傳遞函數如下：
