?? 驅動大功率交流器件時常用雙向可控硅進行功率控制，根據控制方式的不同有過零控制和移相控制。不管哪種控制都要對零點進行檢測，因?yàn)殡p向過控硅的特性是到了交流的零點，可控硅會自動關閉輸出。我們檢測零點目的就是可控硅在零點關閉輸出后，我們可以根據功率的需求選擇時間來重新觸發可控硅。

?????? 但對于單片機弱電直接控制交流肯定是不現實的，用繼電器控制只能實現簡單的慢速的開關量控制，而如果要實現功率調節，我們就需要用光特性的固態繼電器，這種器件比較貴。而假如用光耦肯定也是不行的，因?yàn)槠胀ǖ墓怦钍菃蜗蚱骷瑢τ诮涣鞯木W(wǎng)電它是不能實現控制的

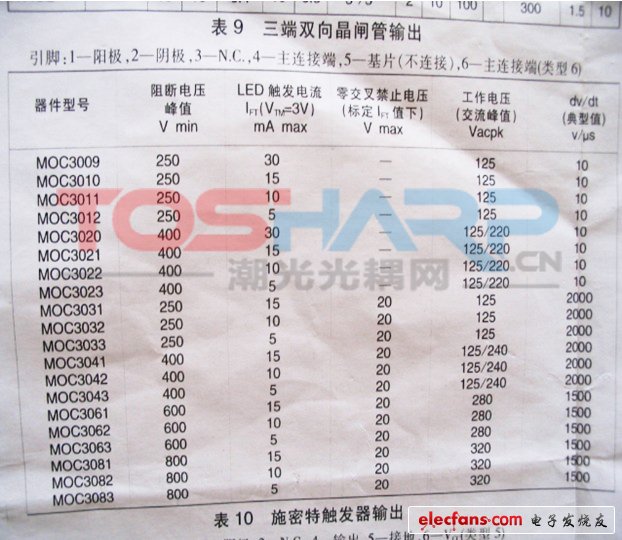

?????? 在這種情況下，我們最好的選擇就是用MOC系列的光控可控硅，用得最多的MOC3041和MOC3021，它們的前端觸發電流都是15mA，隔離電壓達到5000Vrms，適合于對電絕緣特性要求高的醫療電子行業。??

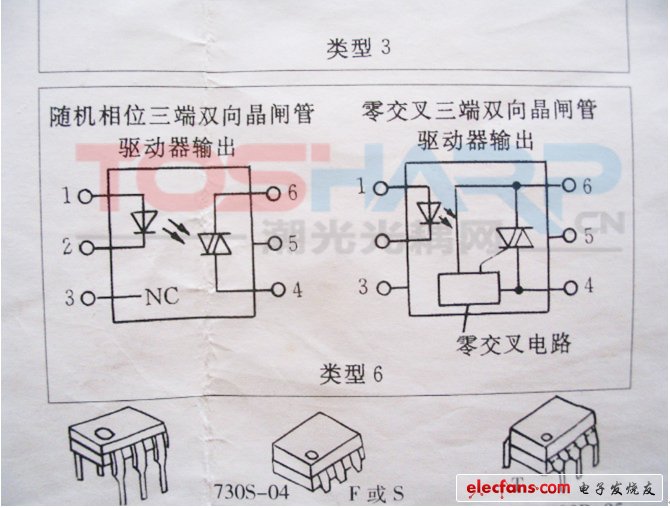

????? MOC3021和MOC3041的主要區別就是MOC3041有過零檢測，MOC3021沒有過零檢測，對于有過零檢測功能的MOC3041，它每次在過零點的時候會判斷有沒有光輸入，即有沒有前置電流If，如果有If，那么在這個周期之內，它是導通的，所以它只能決定一個網電源周期內它是不是導通的，而不能決定在一個周期的某一個時刻開始導通。基于這種特性我們可以用它來實現過零控制，過零控制的缺點是控制精度低，優點是對電網沒有污染。

?????? 對于沒有過零檢測的MOC3021來說，它在有光輸入的時刻開始到這個周期的結束它都是導通的?；谶@種特性，如果我們已經檢測到了零點，我們就可以在零點的時刻開始延時一段時間來輸入前置電流If，用它來實現移相檢測。對于兩種電路我都做了相關的測試，結果與寫的一致。

??????

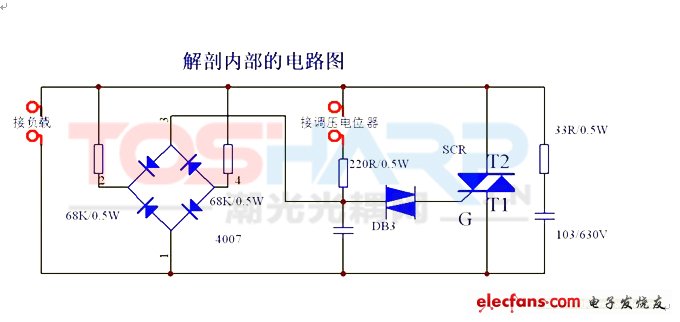

可調壓固態繼電器電路：
