四、其它接法。

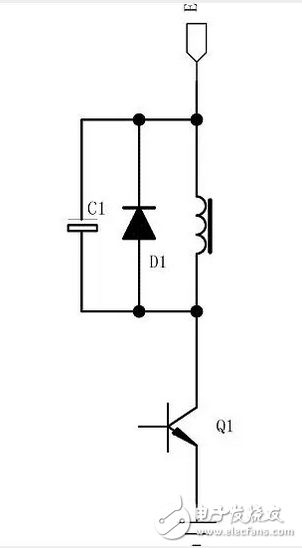

曾見過象下圖中電路，也曾見過象下圖中沒有二極管的接法，這些接法都考慮到了抑制開關Q1截止時的反向電壓，但沒有考慮到釋放時間問題。
五、建議接法。

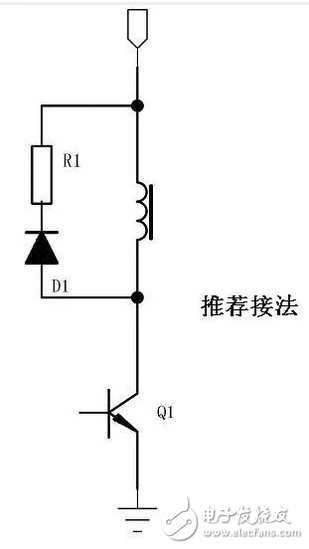

1、加入電阻R1，使能量釋放快一些
上圖中，線圈在Q1關斷時，能量主要消耗在R1上，使繼電器可以快速降到釋放電流。
R1的選擇，由Q1的最高反壓、線圈工作電流兩者決定，電阻越大，釋放時間越短。---- 計算就不說了吧。
其他接法 - 這些繼電器的應用細節,你注意到了嗎?
2017年07月14日 09:04 網絡 作者：佚名 用戶評論（0）
- 第 1 頁：這些繼電器的應用細節,你注意到了嗎?
- 第 2 頁：其他接法
- 第 3 頁：減少繼電器保持時的功耗
