可控硅管腳引腳圖及怎樣測量可控硅

2008年02月08日 11:00 本站原創 作者:本站 用戶評論(0
關鍵字:可控硅(71973)

圖片點擊可在新窗口打開查看

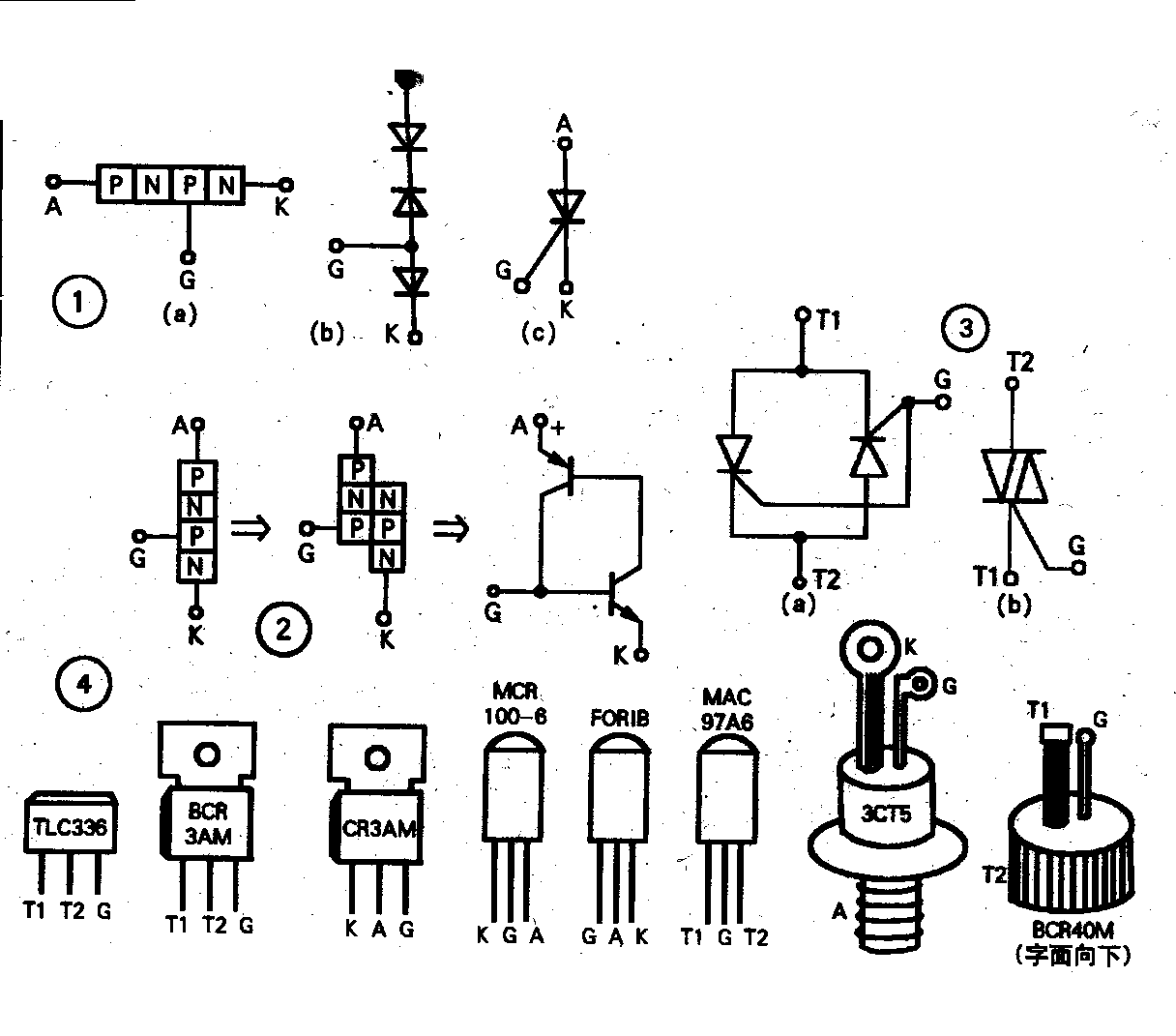

可控硅管腳引腳定義圖

可控硅分單向可控硅和雙向可控硅兩種,都是三個電極。單向可控硅有陰極(K)、陽極(A)、控制極(G)。雙向可控硅等效于兩只單項可控硅反向并聯而成(見圖1)。即其中一只單向硅陽極與另一只陰極相邊連,其引出端稱T2極,其中一只單向硅陰極與另一只陽極相連,其引出端稱T2極,剩下則為控制極(G)。4B_q*~7{"W;B
    1、單、雙向可控硅的判別:先任測兩個極,若正、反測指針均不動(R×1擋),可能是A、K或G、A極(對單向可控硅)也可能是T2、T1或T2、G極(對雙向可控硅)。若其中有一次測量指示為幾十至幾百歐,則必為單向可控硅。且紅筆所接為K極,黑筆接的為G極,剩下即為A極。若正、反向測批示均為幾十至幾百歐,則必為雙向可控硅。再將旋鈕撥至R×1或R×10擋復測,其中必有一次阻值稍大,則稍大的一次紅筆接的為G極,黑筆所接為T1極,余下是T2極。c'[+R7Yl
    2、性能的差別:將旋鈕撥至R×1擋,對于1~6A單向可控硅,紅筆接K極,黑筆同時接通G、A極,在保持黑筆不脫離A極狀態下斷開G極,指針應指示幾十歐至一百歐,此時可控硅已被觸發,且觸發電壓低(或觸發電流小)。然后瞬時斷開A極再接通,指針應退回∞位置,則表明可控硅良好。)VhE+Znb
   對于1~6A雙向可控硅,紅筆接T1極,黑筆同時接G、T2極,在保證黑筆不脫離T2極的前提下斷開G極,指針應指示為幾十至一百多歐(視可控硅電流大小、廠家不同而異)。然后將兩筆對調,重復上述步驟測一次,指針指示還要比上一次稍大十幾至幾十歐,則表明可控硅良好,且觸發電壓(或電流)小。若保持接通A極或T2極時斷開G極,指針立即退回∞位置,則說明可控硅觸發電流太大或損壞。可按圖2方法進一步測量,對于單向可控硅,閉合開關K,燈應發亮,斷開K燈仍不息滅,否則說明可控硅損壞。
 對于雙向可控硅,閉合開關K,燈應發亮,斷開K,燈應不息滅。然后將電池反接,重復上述步驟,均應是同一結果,才說明是好的。否則說明該器件已損壞
