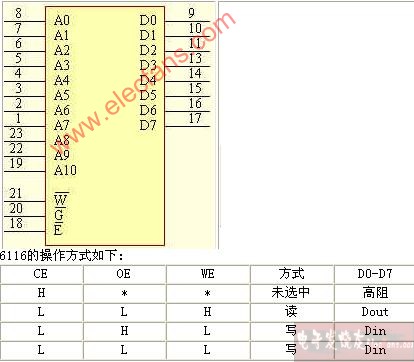

靜態RAM--6116 引腳功能及管腳定義圖
6116是2K*8位靜態隨機存儲器芯片,采用CMOS工藝制造,單一+5V供電,額定功耗160mW,典型存取時間200ns,24線雙列直插式封裝.
各引腳含義如下:
A0-A10為地址線;CE是片選線;OE是讀允許線;WE是寫允許線.
6116的操作方式如下:CE
OE WE 方式 D0-D7
H * * 未選中 高阻
L L H 讀 Dout
L H L 寫 Din
L L L 寫 Din
靜態RAM--6116 引腳功能及管腳定義圖
