MF51單端玻封型熱敏電阻
1.產品簡介：
MF51采用新工藝，新材料生產的小芯片玻璃封裝型NTC熱敏電阻器，具有體積小，測試精度高，反應速度快，穩定可靠，抗老化，互換性，一致性好等特點。廣泛應用于空調、暖氣設備、電子體溫計、液位傳感器、汽車電子、電子臺歷等領域。

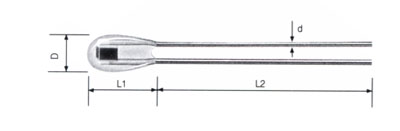

2.外形結構和尺寸
|
型號 |
D max |
L1max |
L2 |
d±0.05 |
| MF51-A | 3.00 | 4.40 | 32±5 | 0.28 |
|
MF51-B |
2.30 |
3.80 |
32±5 |
0.23 |
|
MF51-C |
1.50 |
2.90 |
32±5 |
0.21 |
|
MF51-D |
0.90 |
1.80 |
32±5 |
0.15 |
3.物理特性：
|
型號 |
耗散系數（mW/℃） |
|
|
靜態空氣下 |
靜態空氣中 | |
|
MF51-A |
2.1 |
≤5 |
|
MF51-B |
2.1 |
≤5 |
|
MF51-C |
2.1 |
≤4 |
|
MF51-C |
2.1 |
≤3 |
4.產品標志說明：
|
型號 |
工作溫度 | ||||
|
R25 （KΩ） |
精度 |
（25/50℃）（K） |
精度 |
（℃） | |
|
MF51□502□3270 |
5 |
±1％ |
3270 |
±1％ |
-50～260 |
| MF51□502□3470 |
5 |
3470 | |||
| MF51□103□3380 |
10 |
3380 | |||
| MF51□103□3435 |
10 |
3435 | |||
| MF51□103□3470 |
10 |
3470 | |||
| MF51□103□3950 |
10 |
3950 | |||
| MF51□203□3950 |
20 |
3950 | |||
| MF51□503□3900 |
50 |
3900 | |||
| MF51□503□3950 |
50 |
3950 | |||
| MF51□104□3950 |
100 |
3950 | |||
| MF51□104□4100 |
100 |
4100 | |||
注：第一方框填不同外形尺寸代號
第二方框填標稱電阻值
??? 第三方框填標稱電阻值允許偏差代號
