在當今智能手機快速更新迭代的背景下，手機相機的成像質量成為了用戶關注的焦點

影響照片清晰度的因素很多，相機結構件VCM是其中之一，全稱Voice Coil Montor（音圈馬達）。

音圈馬達（VCM）的工作原理基于電磁學原理。它通過線圈在磁場中通電產生安培力，驅動鏡頭沿著光軸方向移動，從而實現快速而精確的對焦。當您按下快門時，電流迅速通過線圈，產生的磁場與永磁體相互作用，推動鏡頭迅速到達合適的位置，以確保焦點準確無誤。

結構設計：

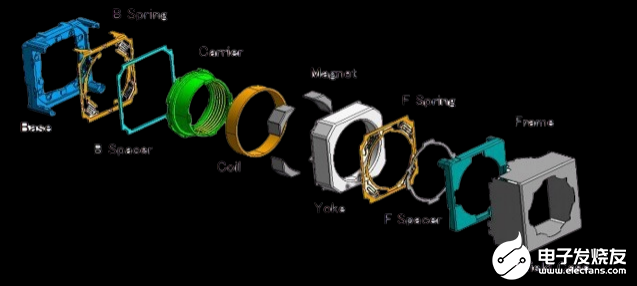

不同廠商的 VCM 結構可能略有差異，例如外殼、支架、墊片、彈片、磁石、線圈、載體等部件的形狀、尺寸和材料可能會有所不同。

工作原理：

雖然 VCM 的基本工作原理都是通過改變線圈電流來控制鏡頭移動，但不同廠商可能會采用不同的控制算法和驅動方式，以實現更好的對焦性能和精度。

性能參數：

VCM 的性能參數如對焦速度、精度、穩定性等可能會因廠商而異。一些高端手機廠商可能會對 VCM 的性能要求更高，以提供更好的拍照體驗。

base（底座）：

主要用于固定音圈馬達中的其他部件，為整個音圈馬達提供穩定的基礎支撐結構，確保各部件在工作過程中保持相對位置的準確和穩定。

carrier（載體）：

其主要作用是承載鏡頭，通過音圈馬達內的電磁力驅動載體移動，從而帶動鏡頭進行位置調整，實現自動對焦等功能。

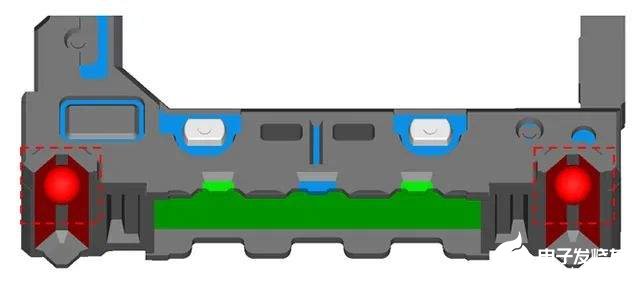

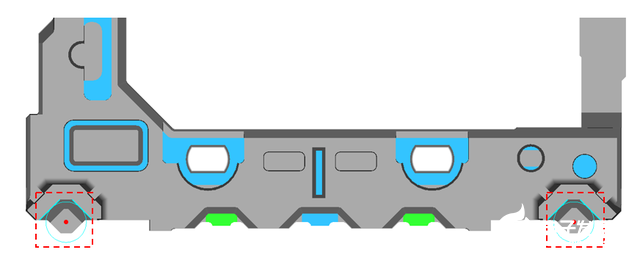

Base和Carrier精度，決定了光軸移動精度，測量中如何獲取P2P4的位置是關鍵！

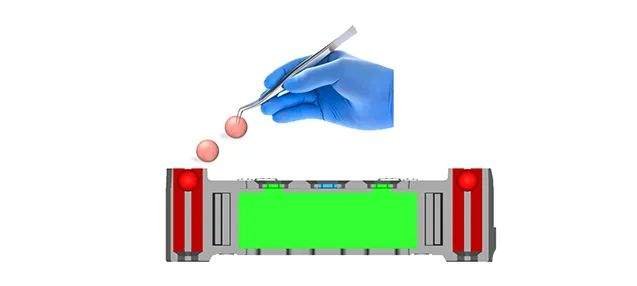

傳統OMM測量方式：需要使用定制小標準球放入V型槽里來獲取中心，效率低、精度差。

?

ZEISS Calypso常規功能：正切

在V型槽里取一段直線

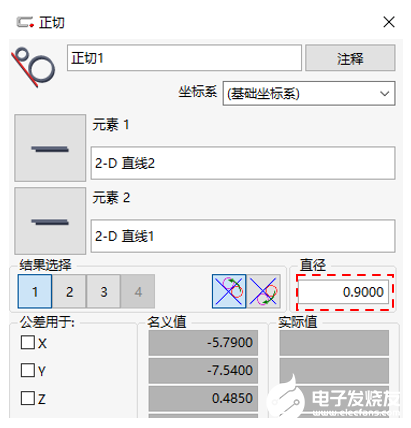

通過正切功能虛擬一個球，球直徑根據圖紙要求輸入

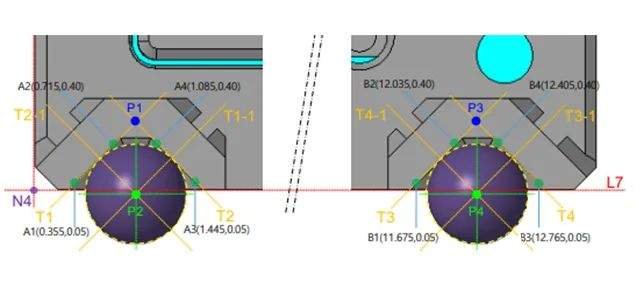

虛擬球與V型槽相切，計算出中心P2P4位置

ZEISS Calypso神奇功能：自定心

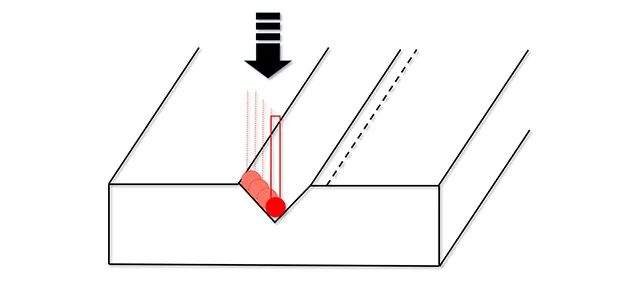

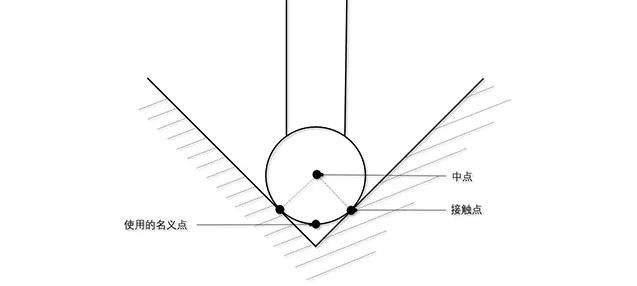

探針沿著V型槽“慢慢移動”

探針“慢慢移動”到V型槽底部，兩邊同時接觸直至兩側受力平衡，軟件獲取球心坐標。

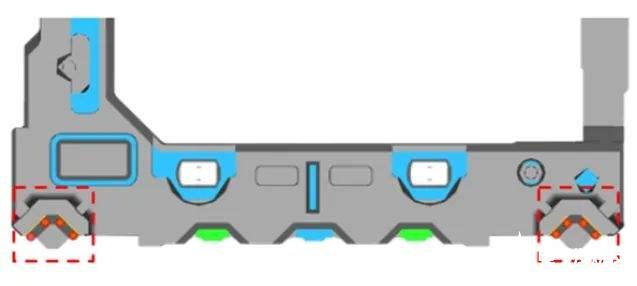

按照圖紙要求選擇合適探針，采用自定心功能，直接測得中點P2P4位置

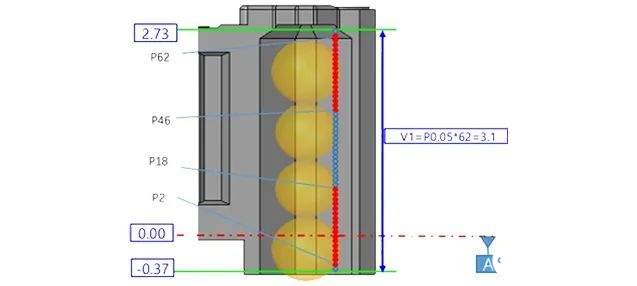

Base和Carrier V型槽還需要測量垂直度和直線度

ZEISS CMM都能夠高效進行測量，極佳的重復性和再現性，能夠很好的滿足使用要求。
