假設實驗的輸出是如圖1所示的指數曲線。

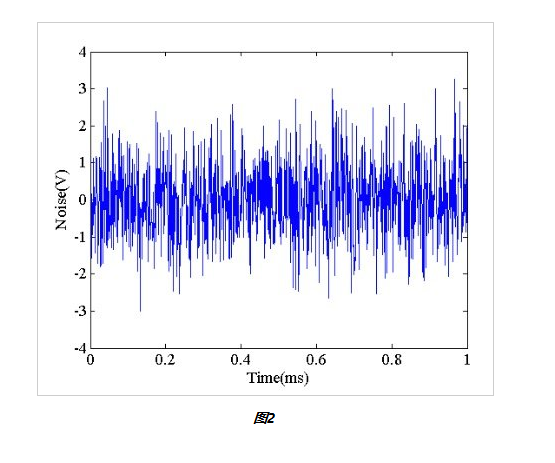

假設我們的測量設置使用ADC來數字化該信號。理想情況下,我們希望得到圖1中的曲線樣本;然而,實際上,ADC輸入端會出現噪聲電壓并破壞我們的樣本。假設噪聲分量具有均值為0且方差為1的正態分布。圖2顯示了此類噪聲分量的示例。

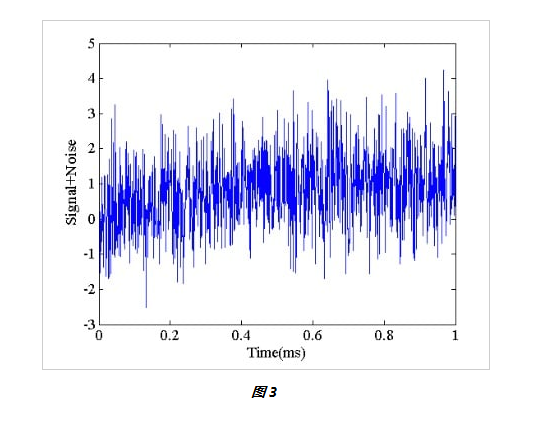

如果我們將上述噪聲分量添加到圖1所示的所需輸出中,我們將獲得圖3中的波形。

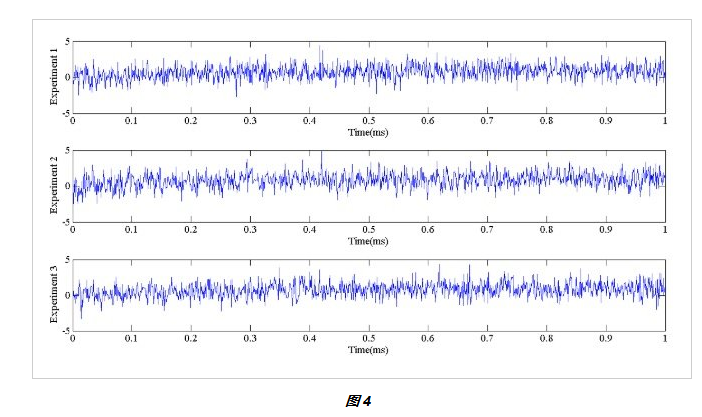

如您所見,噪聲大到足以掩蓋所需的輸出。我們如何才能實現更準確的測量?實際上,如果某些關于噪聲分量的假設是有效的,那么這在理論上是可能的。讓我們假設噪聲樣本彼此既不相關也不期望輸出。另外,假設噪聲的平均值為零?,F在,讓我們重復這個實驗3次,如圖4所示。

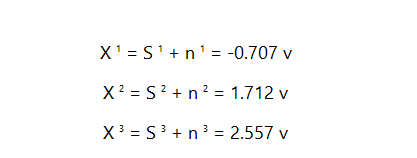

在t=0.3ms時,我們從這三個實驗中得到以下值:
在上述等式中,當i=1、2、3時,Si表示所需信號值,在此特定示例中為0.7769v(來自圖1)。然而,作為噪聲分量的ni因一個實驗而異。由于噪聲樣本彼此不相關且均值為零,因此對上述三個值求平均應該可以更好地估計所需值。我們獲得:

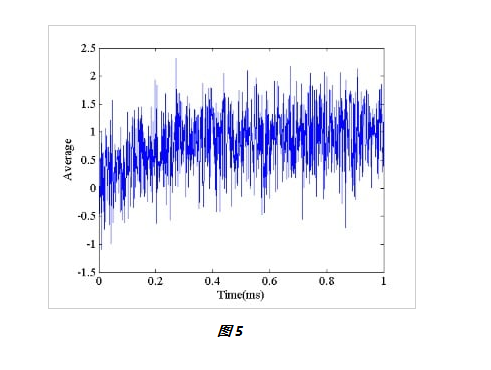

請注意,在我們所有的實驗中都相同的期望值不會被平均過程抑制;然而,隨機且均值為零的噪聲分量變小。圖5顯示了我們通過計算三個實驗的平均值得到的信號。盡管平均值仍然非常嘈雜,但其整體形狀在某種程度上類似于圖1中的指數曲線。
是否可以通過增加實驗次數來提高準確性?圖6顯示了100、200、300和400次實驗的平均輸出。
隨著實驗次數的增加,我們得到了越來越準確的測量結果。
