摘 要：近年來，我國科學技術水平得到了提升， 從而使得現代化通信技術也隨之不斷的發展壯大，在這種形勢下數據中心對于動力和環境狀態監測的需要在不斷的提高。數據中心的運維工作人員是否能夠對所有的點位的運行情況進行切實的掌控，往往會對數據中心的穩定運行造成巨大的影響。數據中心動力與環境監控系統能夠監督動力參數以及環境的狀態，統一的收集和處理實時數據，并且在第一時間將故障情況進行上報，對于系統運行情況以及警報信息進行詳細的記錄，協助機房管理人員對數據中心設備運行情況進行綜合分析，對于各個機房環境中所隱藏的風險加以判斷。

關鍵詞：數據中心；動力與環境監控系統；

0引言

在數據業務飛速發展的推動下，數學設備以及存儲設備的綜合功能也在不斷的擴展，整體規模也隨之逐漸的變大， 為了保證設備能夠持續維持在穩定運轉的狀態，還需要重視設備的維護和管理工作的實施，確保數據系統得以穩定和安全的運行。機房動力環境集中監控管理系統的形成可以說是社會發展的必然，其擁有對設備運行狀態進行監控，對于可能發展的故障加以預判，在遇到故障的時候在短時間內加以解決的功能，也擁有綜合管理、統一調控的重要功能， 所以我們需要不斷的提升動力設備的運行穩定性，確保數據系統運行的效率和效果，這樣才可以有效的降低人員維護工作量，提升設備運行效率。

1數據中心動力與環境監控系統

（ 一） 系統組成

結合當前國家推行的相關政策來說，當下環境監控系統所運用的三級層疊基本硬件結構通常都是由數據管理、展示、收集和監控分支設備組合而成。監控對象主要涉及到配電設備、電源、溫濕度、消防、電子門禁等多個基礎設施。管理功能通常包括故障預報管理、綜合性能管理、配置管理、安全管理等等[ 1 ]。系統通過借助計算機數據庫、通信、網絡傳感器等技術將各個分支系統的通信信息加以共享，這樣才可以保證系統整體的兼容性和可擴展性充分的發揮出來。

（二）系統部署

在那些規模相對較大的數據中心機房，安設三級監控設備、二級監控設備以及終端監控傳感設備，針對小規模站點數據機房安設二級監控設備以及終端監控傳感器。

（三）數據中心機房動力及環境監控系統的主要特點

監控系統通常擁有下列功能：首先可以對機房實施實時監控工作，并且將監控獲得的圖像利用數字錄像的方式來進行保存，為后續調查和查閱提供便利。其次，能夠與機房內現有的門禁管理系統進行連接和配合，并且也可以完成門禁系統的無縫集成，這樣就可以完成對進出機房的人員的身份進行檢查和記錄，提升機房的管理工作效率和效果。再有，利用音頻視頻監控可以保證機房管理人員能夠隨時隨地的對機房設備以及機房工作人員的情況進行檢查，也可以利用監控系統來進行視頻通話，在提升機房監控工作力度的同時也可以增進互動。還有，系統中所設置的環境檢測設備能夠及時的對機房中安設的開工調系統、防雷檢測系統、新風系統、漏水檢測和機房溫濕度情況進行監督。如果系統在被監控的過程中釋放了警示信號，可以隨即形成報警信息，擯棄在規定的范圍內開啟預警設備的聯動功能。再有，能夠與機房內配電設備進行連接，機房值班管理工作人員能夠借助環境監控系統對機房內電力配置以及各個設施的運行情況進行監督和巡視[ 2 ]。監控系統的管理平臺擁有較強的人性化，操作十分的方便，并且也擁有語言提示以及漢字支持的功能。在發出警報信息的時候，報警信號還會出現聲光電的表現效果，利用電子郵件、手機短信息的方式提醒工作人員，結合警告信息能夠準確的對故障的位置加以判斷。

2系統要求

（ 一） 實時準確性

動環監控系統是數據中心基礎環境狀態的直接表現者， 其數據的準確性和及時性的作用是非常重要的。通常在建設過程中，需要對系統實施定期檢查，并且將實時數據傳遞給監控終端進行顯示，并且還需要利用警告的方法，從而為維護工作人員提供及時準確的數據，也可以將數據與歷史記錄進行對比分析，從而切實的預防系統故障的發生。

（二）可拓展性

針對建設實際需要的波動等多方面問題加以綜合考慮， 監控系統還需要具備接人拓展的性能[ 3 ]。首先，擴展監控范圍，諸如：在針對某些項目進行改造工作的時候，應當在現有的系統基礎上增設監控采集數據系統或者是大范圍的監控系統。其次，提升監控工作的水平。為了促進管理工作水平的提升，為用戶帶來良好的實踐體驗，應當在現有監控界面內增設控制狀態態勢總監視窗口，這樣就也可以對系統運行通信狀態進行監督和把控。

（三）安全性

在實施數據中心建設工作的時候，需要利用部署完備的智能化監控方法來對機房進行監督。諸如：在進行系統建設工作的時候，通常需要保證其擁有消防措施和門禁消退給你聯動控制能力，在出現火災的時候，系統可以自行將將門禁關閉的狀態解除，從而為被困人員的逃生以及消防人員的救援工作的實施給予便利。

3AcrelEMS-IDC數據中心綜合能效管理系統

3.1方案組成

安科瑞電氣緊跟數據中心發展形式，推出數據中心AcrelEMS-IDC綜合能效解決方案，集成了變電站綜自、電力監控、動環監控、智能照明等多種子系統功能，能夠幫助用戶實時掌握數據中心的運行情況，保障數據中心安全可靠的運行，輔助運維團隊提升數據中心能效、資源利用率和可用性，提高運維效率并降低。

3.2功能介紹

1）系統主頁

展示當前數據中心總能耗，動力能耗，空調能耗，及其他能耗并且計算出當前數據中心實時PUE值，通過儀表盤形式直觀展示。

2）變電站綜自

對數據中心變電站實時監控，并在一次圖顯示配電系統當前遙測、遙信數據和狀態。

3）電力監控

電力監控云平臺針對供配電系統的特點，對35KV及以下供配電實施一體化的實時監控，對電網的安全運行提供現代化手段，可實現無人值守。

4）電能質量監測

電能質量在線監測，可以監測電流和電壓諧波畸變率、電壓暫升暫降暫中斷等暫態事件記錄、ITIC容忍曲線等。

5）蓄電池監測

展示單體電池電壓、內阻和溫度，預測電池帶載時剩余時間，每節電池數據均可以設置異常報警，及時發現蓄電池異常。

6）列頭柜監測

系統可以展示精密配電柜內進線和饋線回路電氣參數，包括電流電壓功率電能以及開關狀態，并可以對數據進行報警設置和分級，數據取自精密配電柜測量模塊。

7）能耗分析

顯示電能消耗日/月/年報表，并可對具體回路選擇曲線圖、餅圖進行展示。對數據中心用電數據進行同比、環比分析比較，查看用電趨勢。

8）環境監測

監測數據中心溫濕度、開關門、水浸、煙霧、噪聲、氣體濃度狀態等參數。曲線圖直觀明了，同時支持歷史數據查詢。

9）空調監測

系統可監測精密空調的回風溫濕度，出回水溫度，并可以設定精密空調的溫濕度，達到更好的控制效果。

10） 智能照明

用戶可通過控制面板、人體感應、照度感應、微波感應、上位機系統、觸摸屏、手機、平板端等多種控制終端實現靈活多樣的智能化控制。

11）電氣安全

電氣接點溫度實時監測，斷路器觸頭、觸臂、母排和線纜連接等位置安裝無線測溫傳感器監測接點溫度，便于提前發現溫度異常導致的事故。

12）消防監控

智慧消防管理云平臺是在智慧安全用的基礎上，增加了火報系統，智慧煙感和智慧消防用水等設備和系統。實現火災預防、火情報警和聯動控制等功能。

13）故障報警

報警事件分為四級，通過列表顯示各類報警事件數量，通過柱狀圖顯示逐日報警數量，提供報警總數以及增長趨勢。

14）運維管理

運維管理功能，可針對數據中心各主要設備進行巡檢派工，消缺，搶修等維護工作。

3.3典型硬件

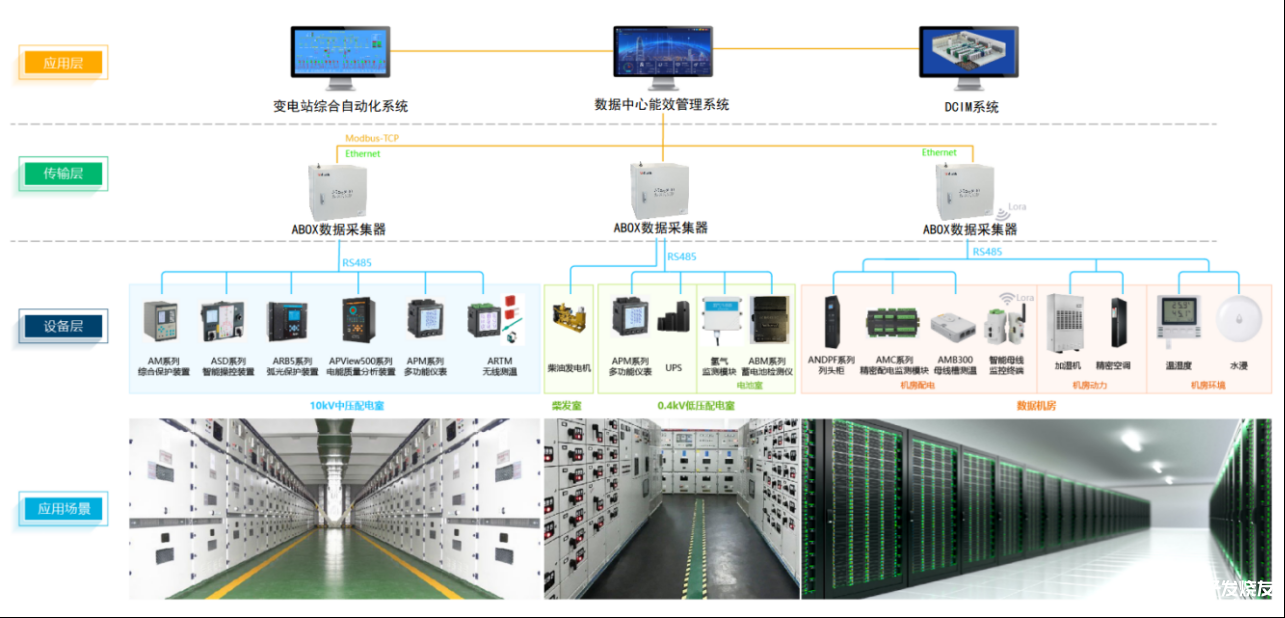

下圖為安科瑞AcrelEMS-IDC數據中心綜合能效管理系統的系統拓撲圖，按照能源的流向、電壓等級的變化，數據中心的供配電從市電引入后，需要經過用戶變電站、中高壓配電室、柴發室、低壓配電室、電池室等場景、最后能源流向數據機房給IT設備進行供電。

整個供配電場景中可以用到安科瑞的相關產品如下：

5結語

數據中心建設正朝著規模化、科學化、集中化、綠色化方向發展，在此背景下安科瑞希望能夠如何通過AcrelEMS-IDC綜合能效管理系統幫助數據中心建設者管理者保障數據中心的穩定、安全、持續運行。
