在使用Allegro軟件進行封裝繪制時，通常器件位號會被放置在兩個不同的層上：絲印層和裝配層。絲印層的位號會在PCB制板完成后顯示在板上，而裝配層的位號則會在輸出的裝配PDF文件中呈現。然而，由于封裝工程師的設計差異，有時封裝中可能未在裝配層添加字符。此外，從其他EDA軟件轉換到Allegro的封裝文件也可能缺少裝配層位號。在PCB文件中逐個檢查器件是否缺少REF字符會非常繁瑣。針對這些情況，FanySkill開發了一項功能，能夠一鍵補齊器件的REF字符。

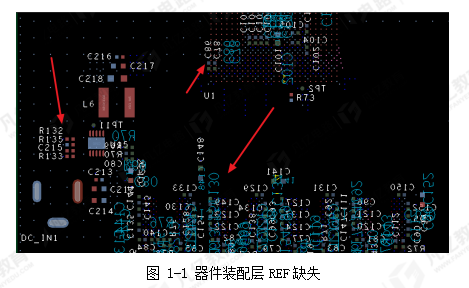

打開一個PCB文件可以看到藍色為器件裝配層位號,白色的為絲印層位號。那么有些器件是只有絲印層位號，有些器件是兩個層的REF字符都存在的，如下圖1-1所示。那我們就以沒有裝配層REF字符的器件進行一鍵補齊為例。

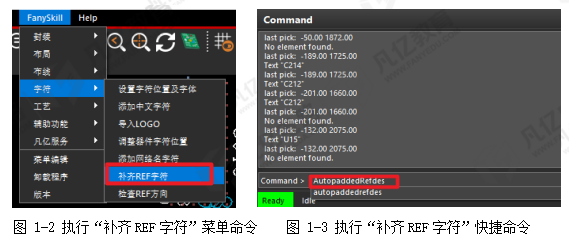

1、執行菜單命令“FanySkill-字符-補齊REF字符”如下圖1-2所示或者Command對話框內輸入快捷命令“AutopaddedRefdes”如下圖1-3所示，都可以激活補齊REF字符命令。

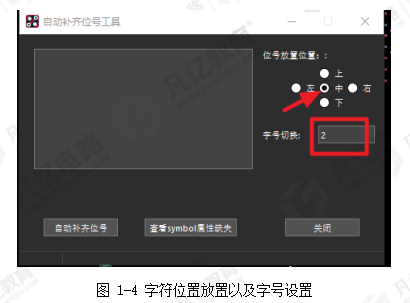

2、命令激活之后在彈出的“自動補齊位號工具”對話框內進行參數設置，“位號放置位置”根據自己的設計需求進行即可，推薦裝配字符放在器件中心，默認選擇“中”即可。“字號切換”推薦常規字符字體一般為2號字體即可如下圖1-4所示設置。

3、點擊“查看symbol屬性缺失”選項即會顯示缺失器件字符的封裝類型，并且雙擊缺失位置的坐標會自動跳轉到坐標位置如下圖1-5所示。

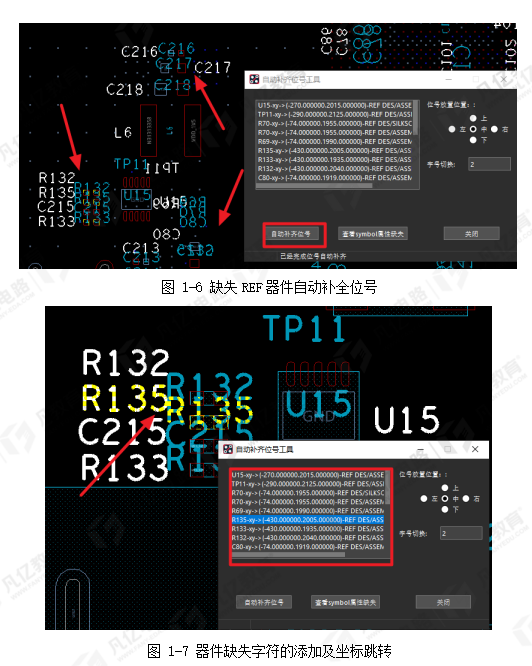

4、點擊“自動補全位號”選項，即會自動將此PCB板上缺失REF字符的器件自動全部添加上，如下圖1-6所示。并且上面的對話框內會顯示出補全位號的器件坐標位置，雙擊坐標也可跳轉到對應位置如下圖1-7所示。
