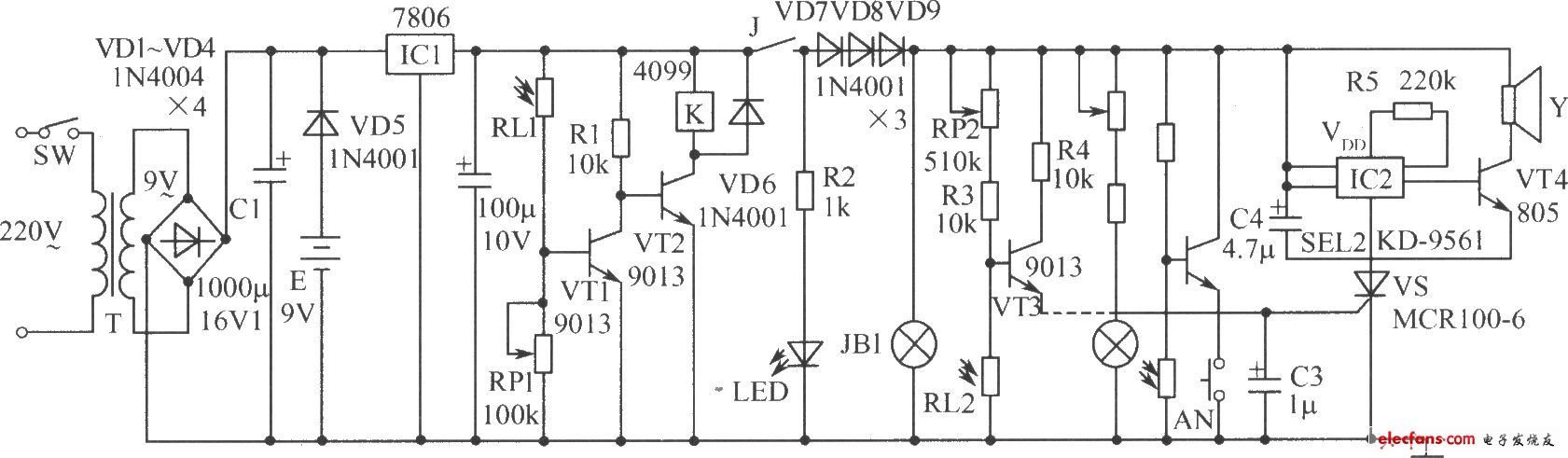

多路激光防盜報警器電路圖
元器件選擇：IC1為穩壓集成電路7806，使用時需加鋁質散熱片。IC2為KD-9561四聲片，該電路接第二選聲端SEL2(消防車警報聲)。激光源選用電壓為4.5V、功率<5mW的紅色激光棒。VT1、VT2、VT3等選用9013，要求β≥100。所有的光敏電阻都選用密封形的，暗阻越大、亮阻越小越好，型號不限。電阻均選用(1／8)W碳膜電阻。T為次級電壓9V的電源變壓器，功率要在8W以上，要盡量選用空載電流小、長時間空載通電不發熱的優質變壓器。 K為6V微型電磁繼電器，如4099型，該電路使用其常開觸點。揚聲器為8Ω、0.2W。E為6節1號串聯電池。多路激光防盜報警器電路圖:
