之前我們已經詳細欣賞了NVIDIA SHIELD安卓游戲掌機的外觀做工、游戲玩法、性能成績，今天再跟隨iFixit，一起把它拆個夠，看看內部究竟是什么樣子，尤其是……傳說中鎮壓著Tegra 4的風扇。

標準姿勢。

打開頂蓋，5寸720p 294PPI觸摸屏、立體聲揚聲器、各種搖桿按鍵。雖然屏幕確實不夠大，但也沒想象得那么差。

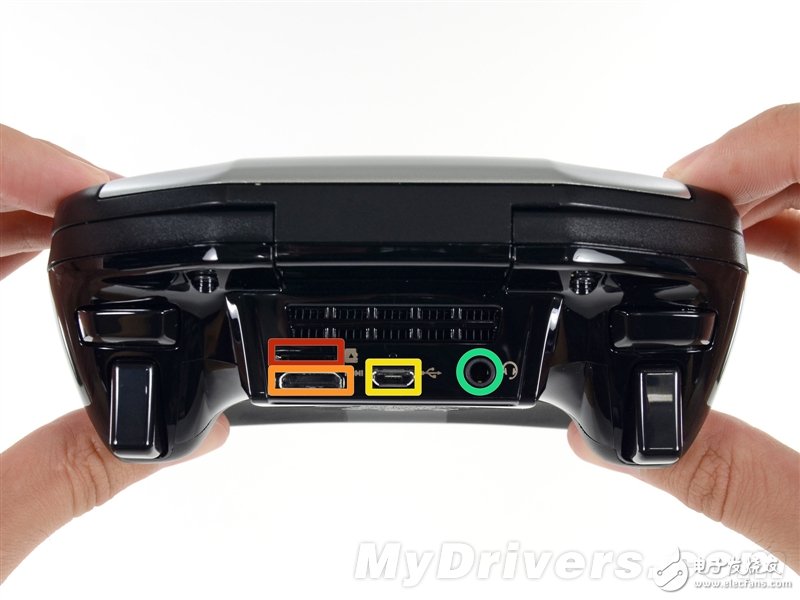

背部接口提供了microSD、miniHDMI、microUSB 2.0、3.5毫米耳機孔。

這么個掌機使用風扇可能會讓人感覺不舒服，但是不得不承認，NVIDIA在散熱控上的設計非常漂亮，特別是周?chē)囊荒ňG非常突出，iFixit決定授予它“最酷散熱孔獎”。

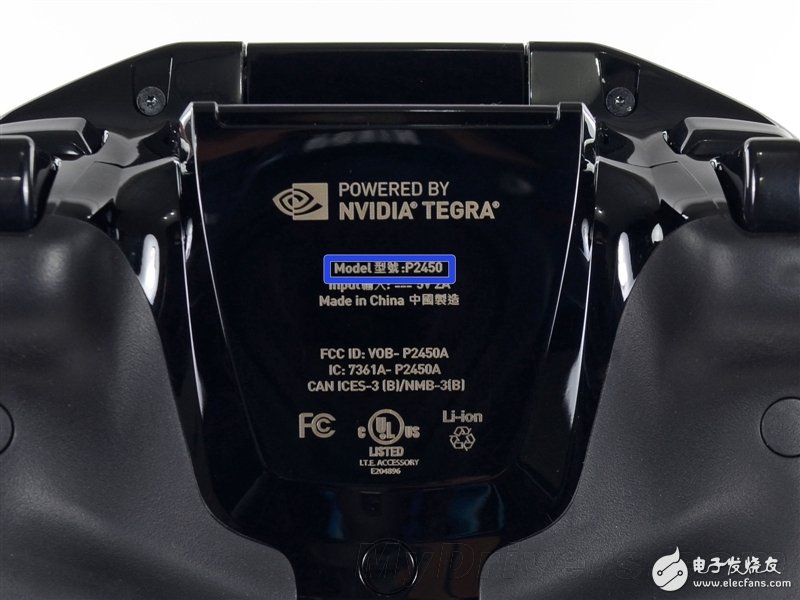

型號P2450。似乎沒什么特殊含義。

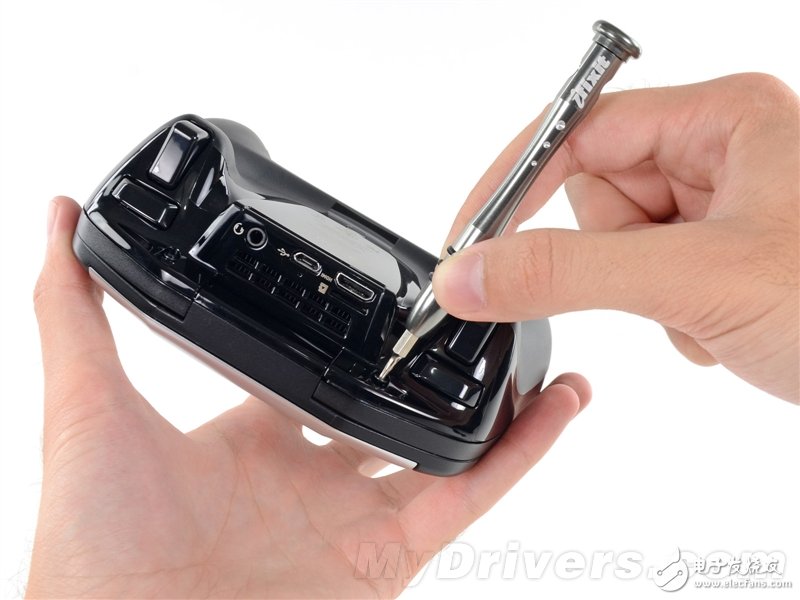

外殼使用螺絲固定，都隱藏在底部，包括接口旁的兩個金屬螺絲，以及底面四個隱藏在塑料蓋之內的塑料螺絲，需要工具才行。

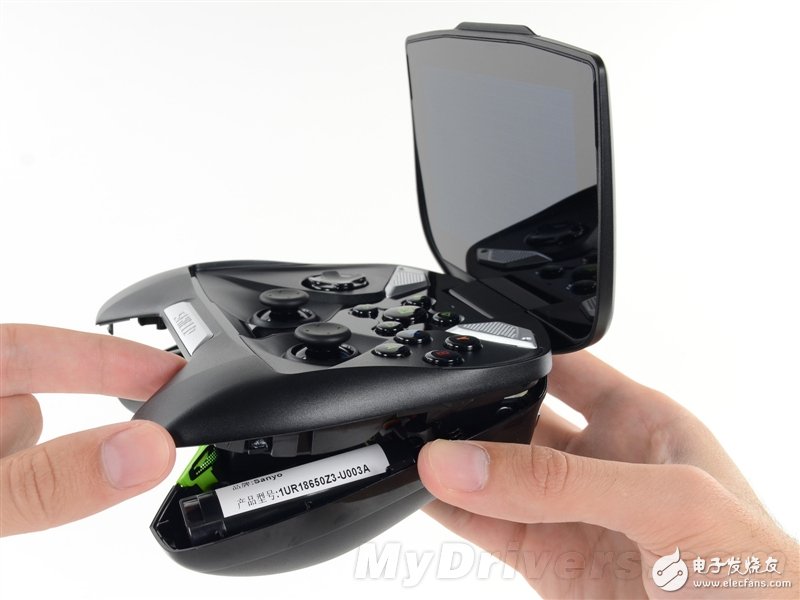

擰下螺絲后，主體部分的外殼就很容易打開了。

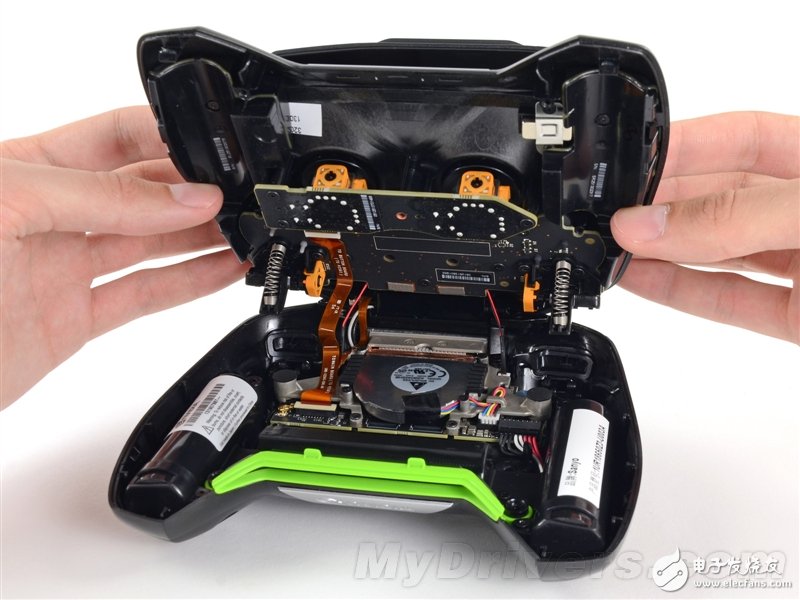

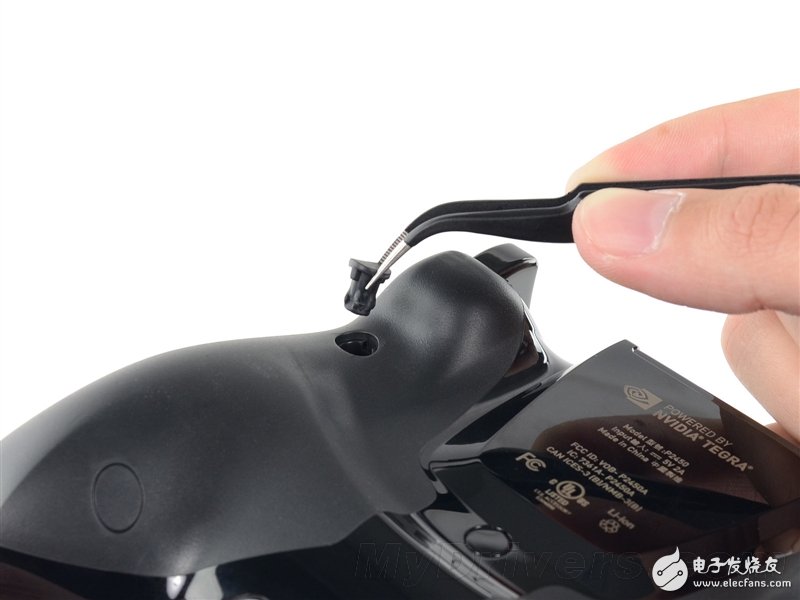

注意后方左右兩側，竟然用了彈簧！

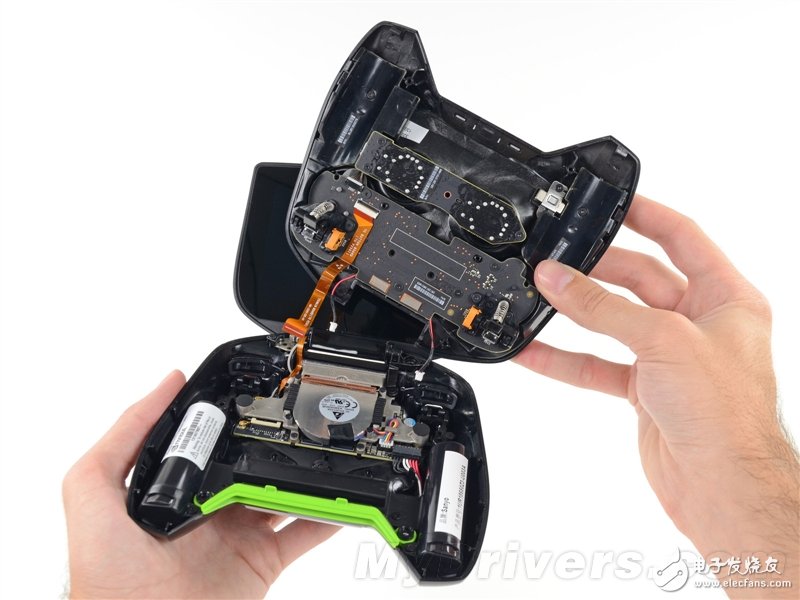

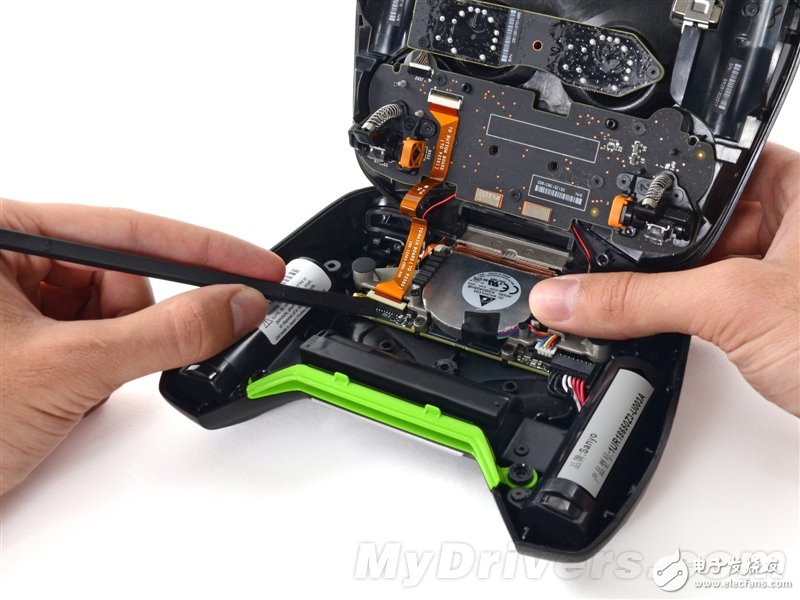

上下兩部分之間還有不少排線、電源線，但很容易分離。

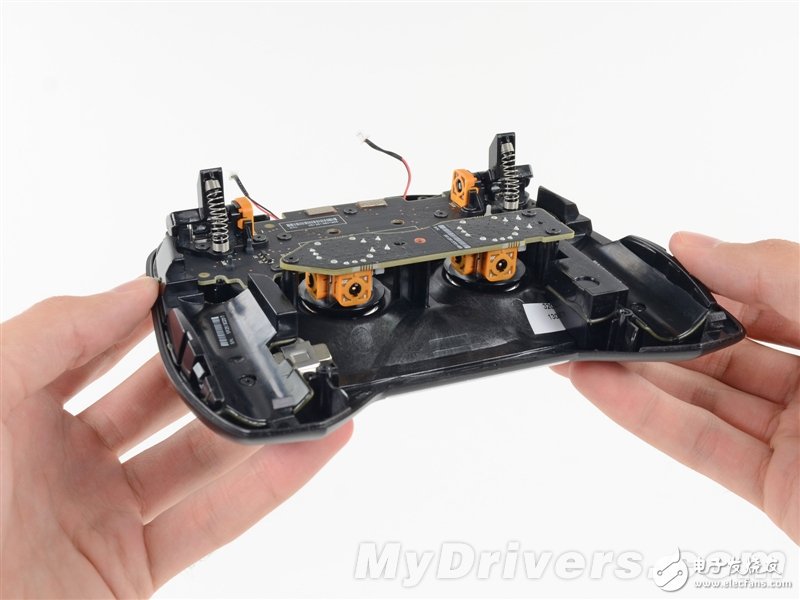

兩個搖桿下方各有四個環立的分壓器，也就是那些橙色的小東西。

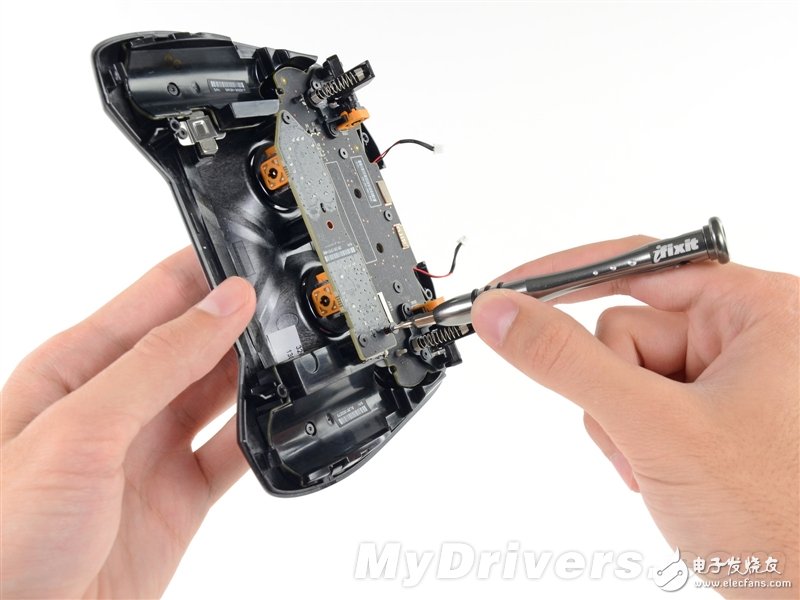

這部分是一體的，底部那塊長長的控制板、中間的分壓器和搖桿不能分開。

搖桿經常用，但大概很多人都不知道搖的時候下邊究竟發生了什么吧。點擊下載這個小視頻可以看得更直觀。

所謂分壓器（potentiometer），又叫分壓計、電位計，是一種特殊的電阻，有多個終端和可調的分壓，機械運動（這里是搖桿）能改變每個分壓器的電阻，通過測量、計算綜合電阻，就可以得出搖桿的當前方向、位置。

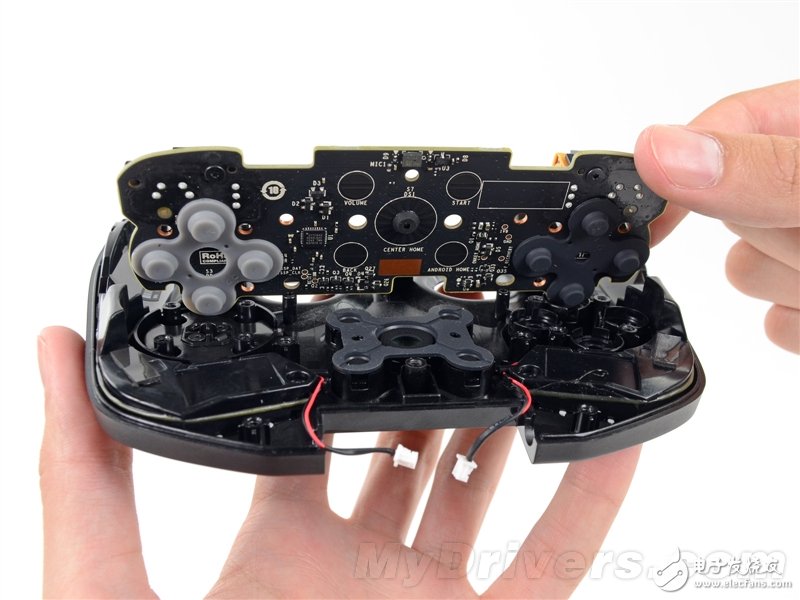

十字鍵、ABXY、五個控制按鈕對應的控制板和壓點。

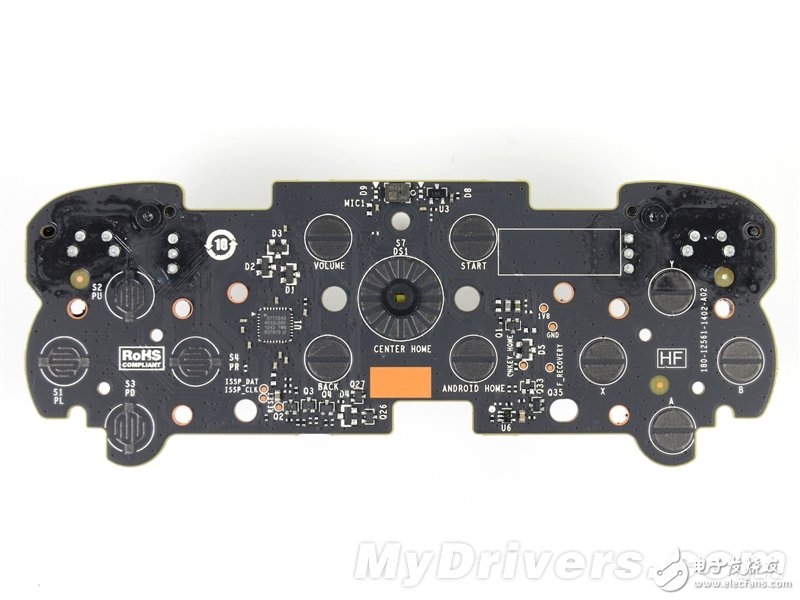

控制板。它是可以單獨更換的，壞了很容易修。

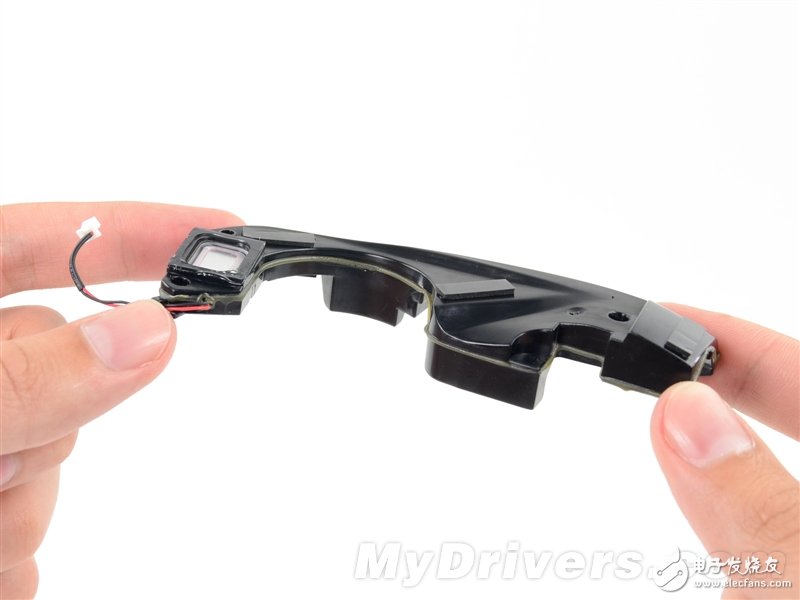

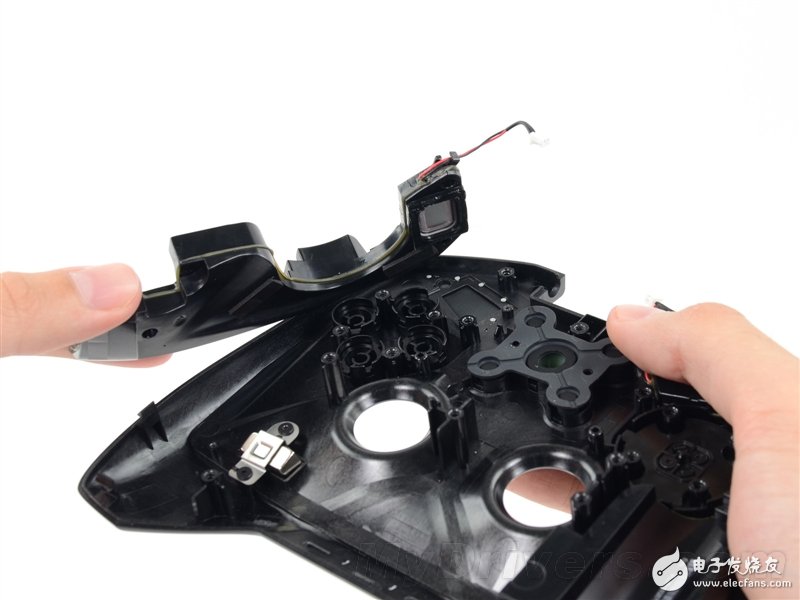

接下來拆立體聲揚聲器。

雖然音質不算太出色，但已經能夠滿足絕大多數玩家了，低音也很有力。

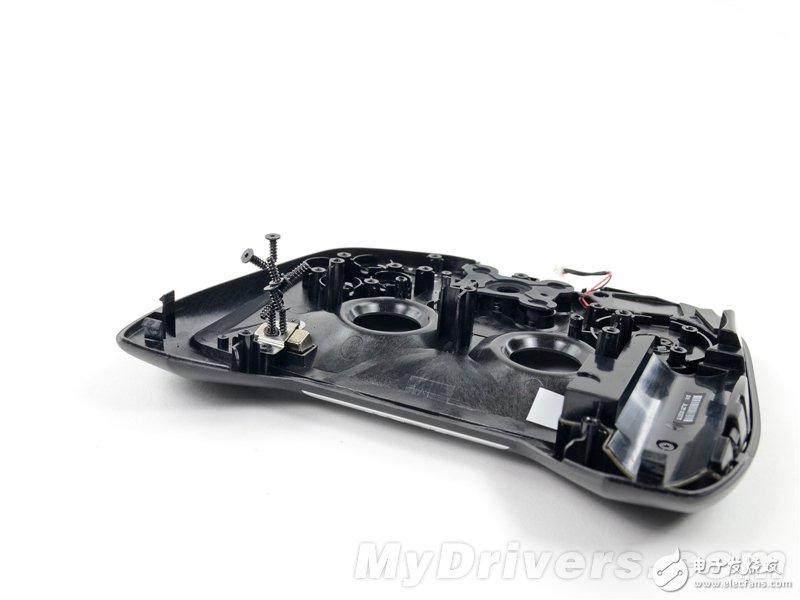

剩下的殼子。

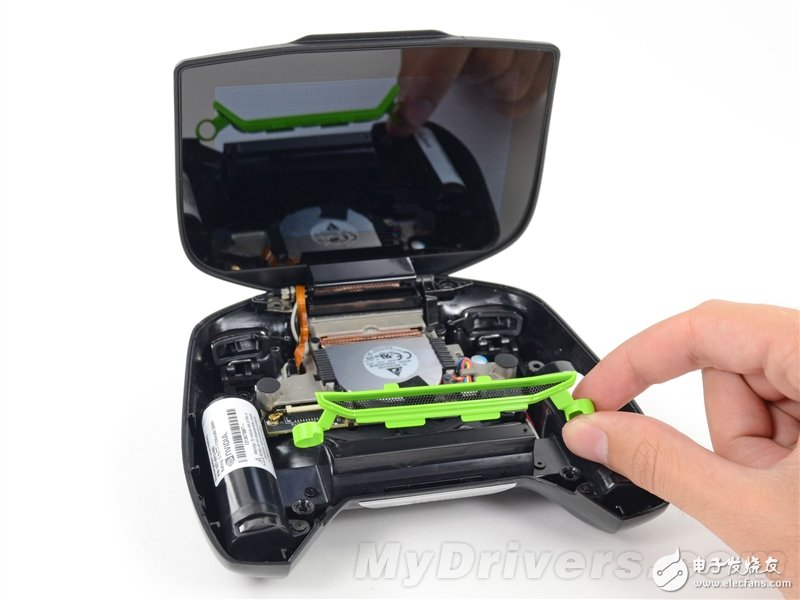

再回到底部外殼。散熱孔周?chē)牟菥G色條框很容易拿下來。不知道NVIDIA會不會提供多種顏色供選擇？似乎不太可能，更何況這是NVIDIA標志性的顏色。

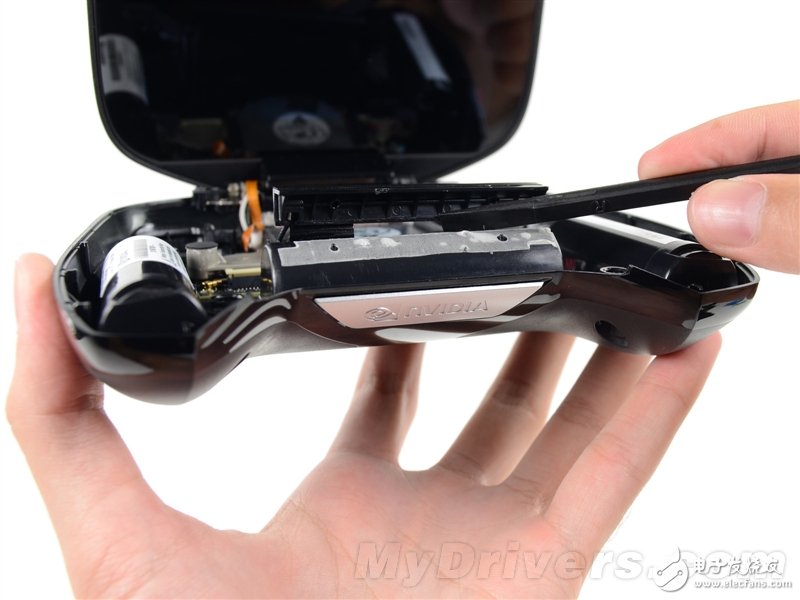

天線隱藏在中間框架之下，需要撬開。

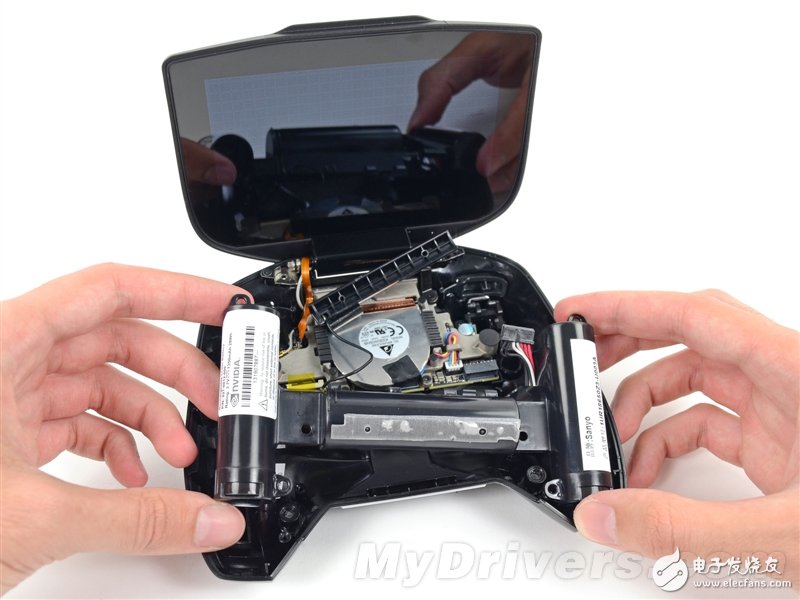

SHIELD的續航能力很不賴，得感謝這三節三洋電池芯。3.7V，7350毫安，鋰離子型。

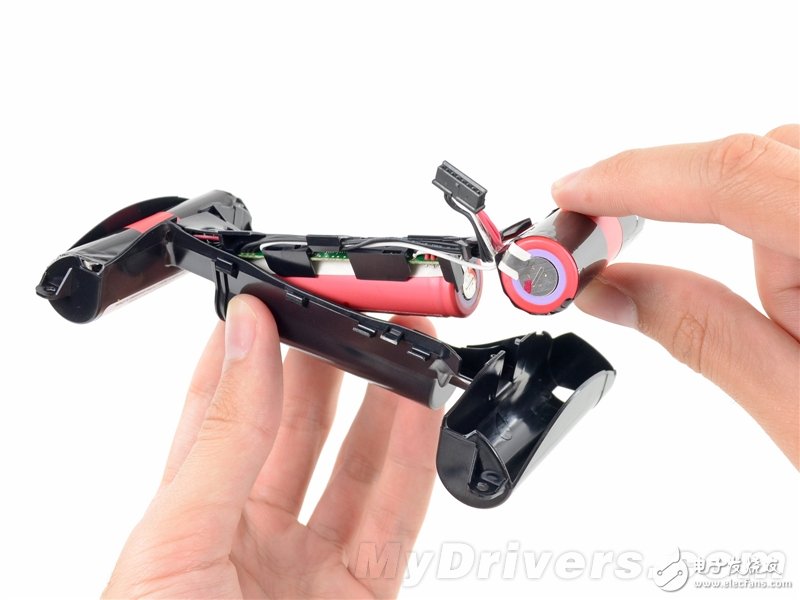

電池固定在塑料外殼中。這種一橫兩縱的布局很少見吧？是不是想起了《星球大戰》里的戰機……

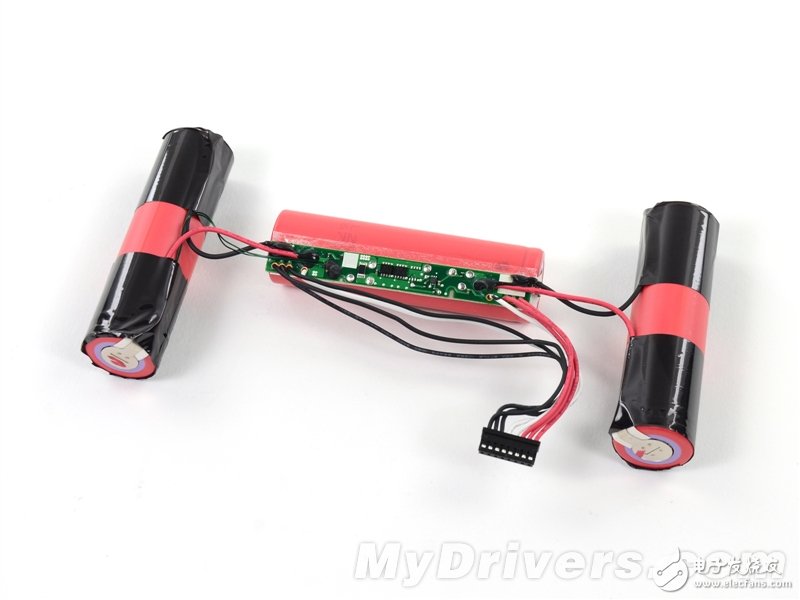

中間的電池芯上捆綁著一個小電路板，可能是充電控制用的。

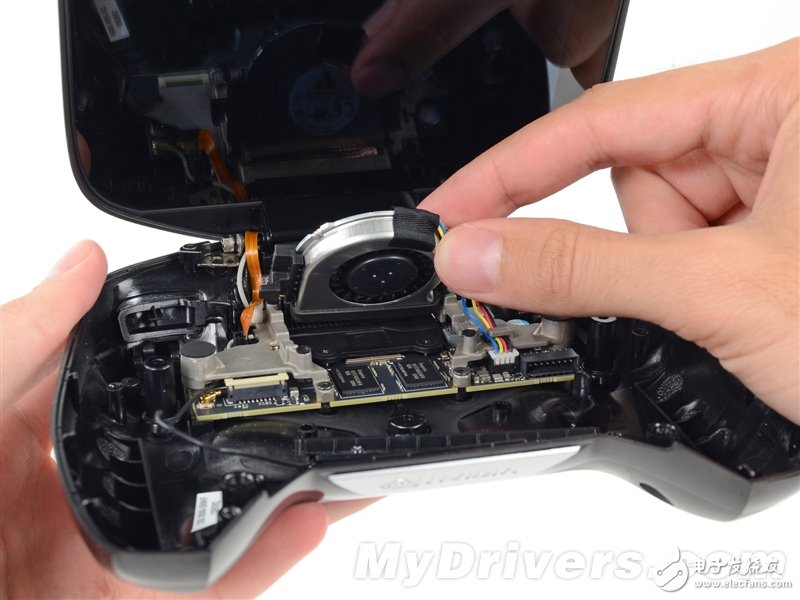

這大概是SHIELD最具爭議的地方了。在最初宣布的時候，NVIDIA播放的一段視頻里能看到巨大的鋁質散熱片，并沒有風扇，想來最早的確是打算被動散熱的，但后來發現鎮不住，不得不使用風扇。

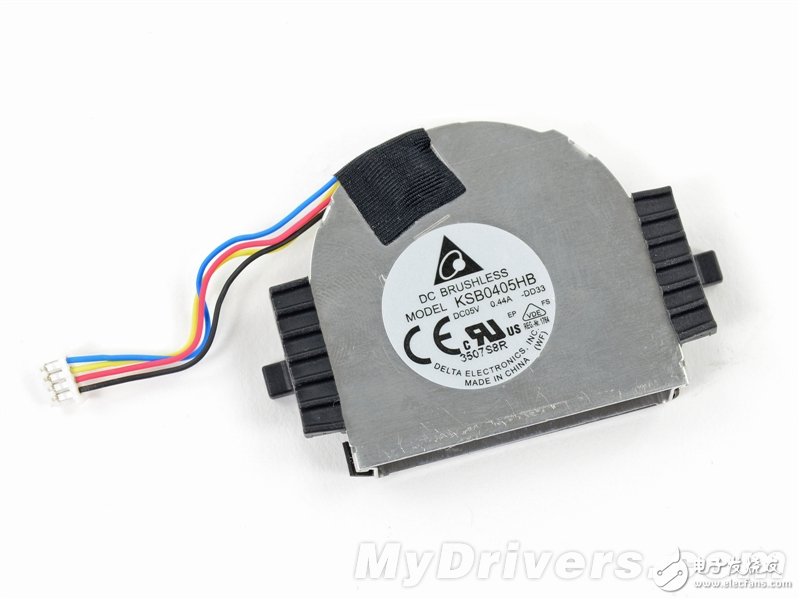

來自臺達電子工業公司（Delta Electronics， Inc.），沒有具體參數，但是實際使用中是完全感覺不到噪音的，具體轉速不知道但肯定非常低。Tegra 4就算發熱量再大，畢竟也只是個移動處理器。

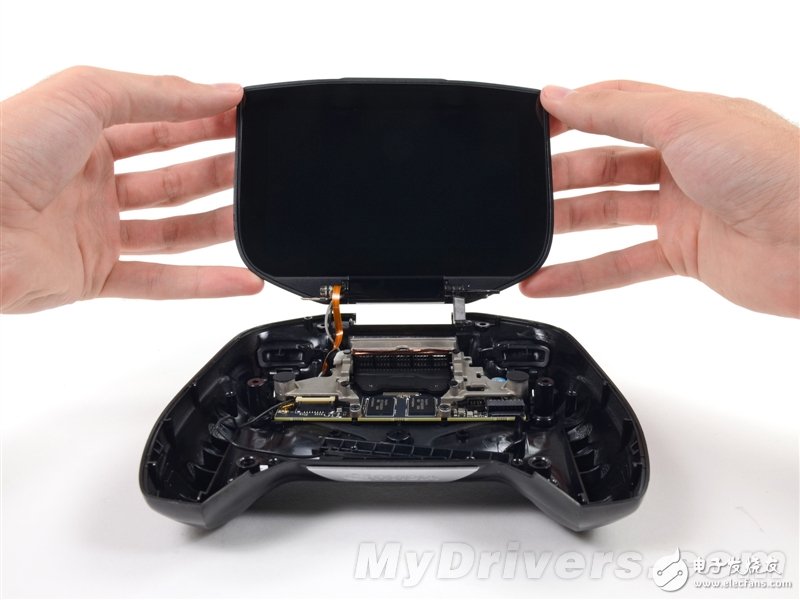

該把顯示屏部分拆掉了，但遇到了麻煩。顯示排線和天線數據線都?jí)涸谥虚g框架下邊，擋住了接口。

不得不擰掉所有螺絲，把中間框架拿掉。

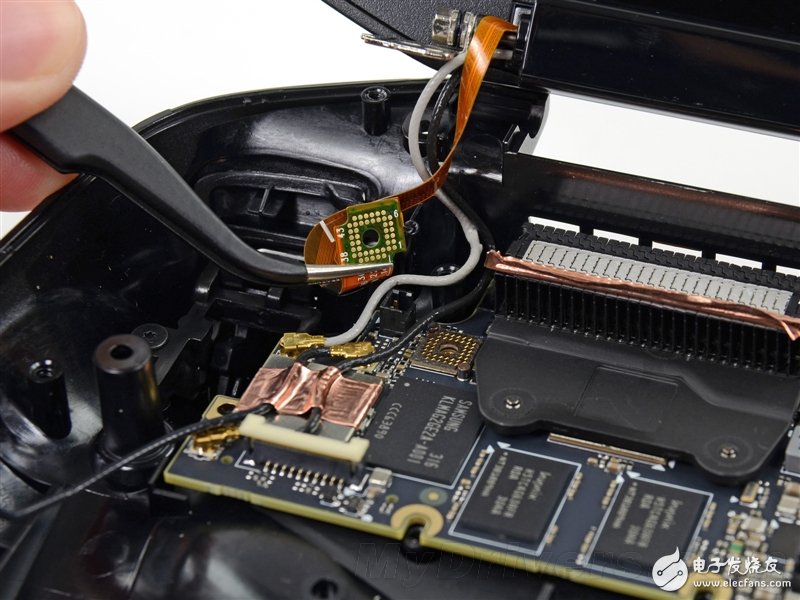

這樣才能卸下排線。

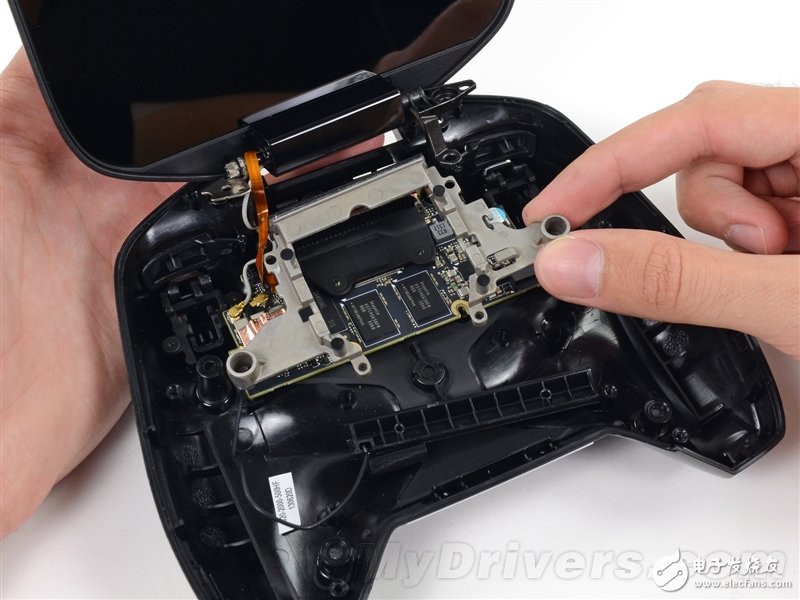

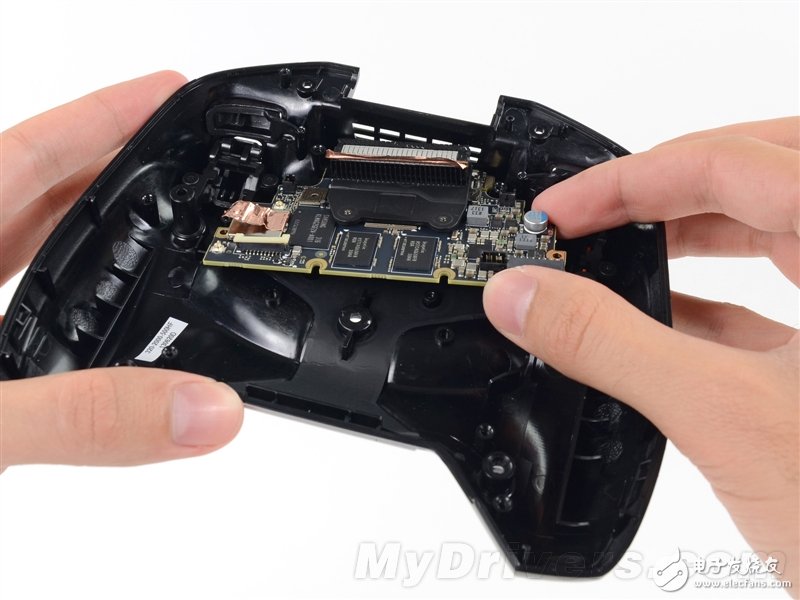

現在，主板和散熱塊可以出來了。

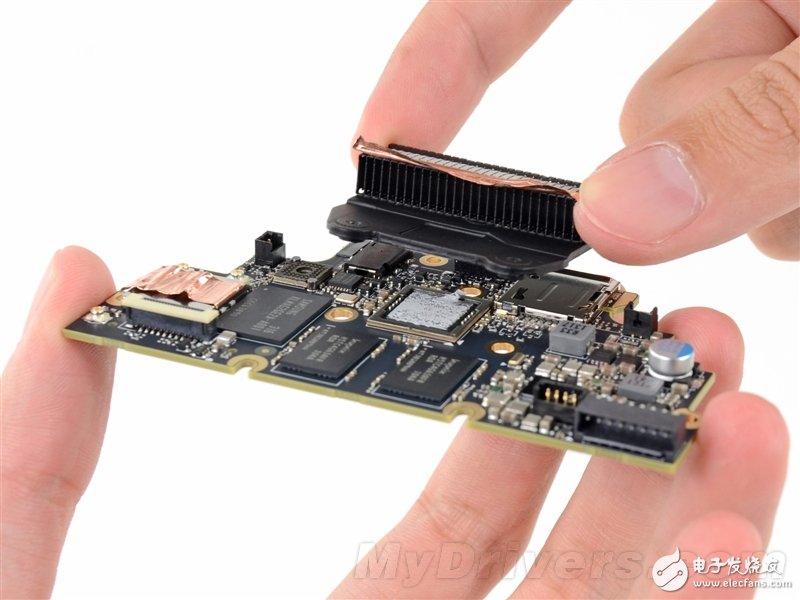

Tegra 4處理器馬上就要和大家見面了。

空蕩蕩的底殼。呃，是不是想起了蝙蝠俠的面具……

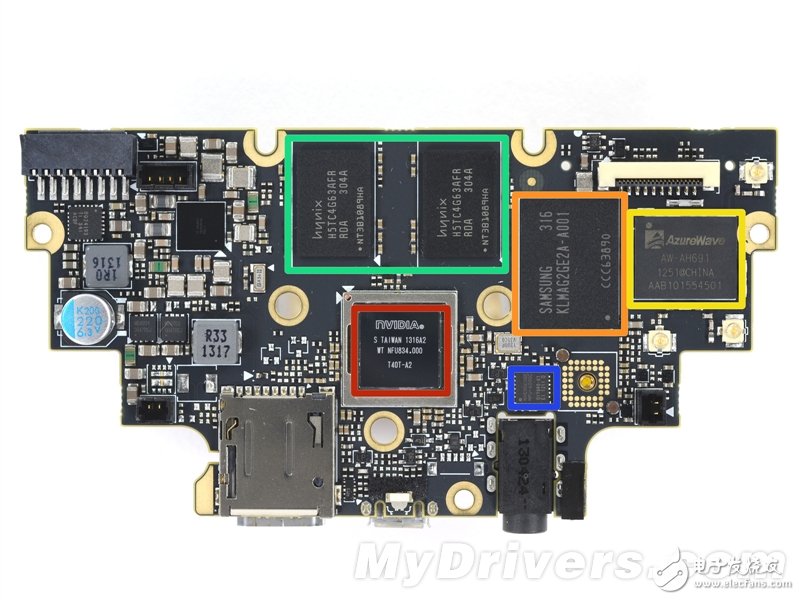

主板正面：中間紅色是Tegra 4四核處理器，上方綠色是兩顆海力士H5TC4G63AFR 512MB DDR3內存，右側橙色是三星KLMAG2GE2A 16GB eMMC閃存存儲，最右黃色是AzureWave AW-AH691無線模塊，右下藍色是InvenSense MPU-6050六軸陀螺儀和加速計。

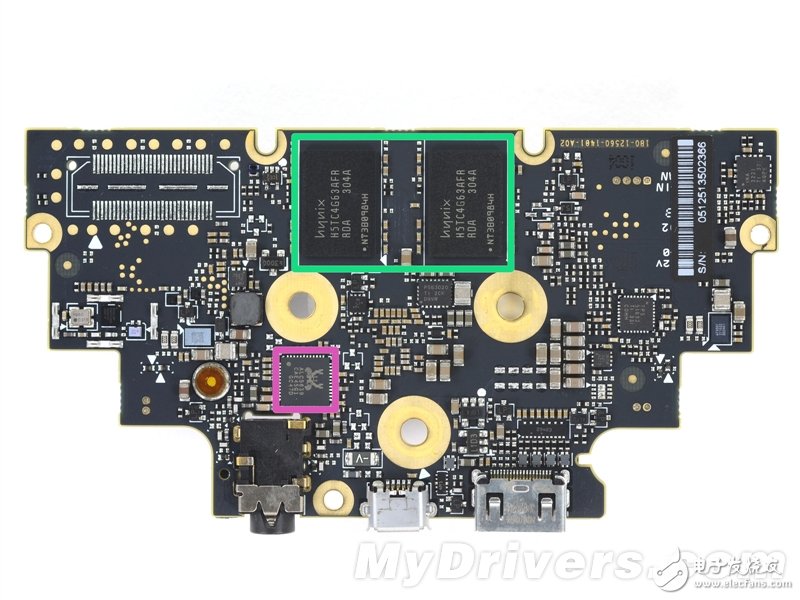

背面比較簡單，另外兩顆內存顆粒（總?cè)萘?GB），Realtek ALC5639音頻控制器。

頂蓋。這可以說是SHIELD的SHIELD。

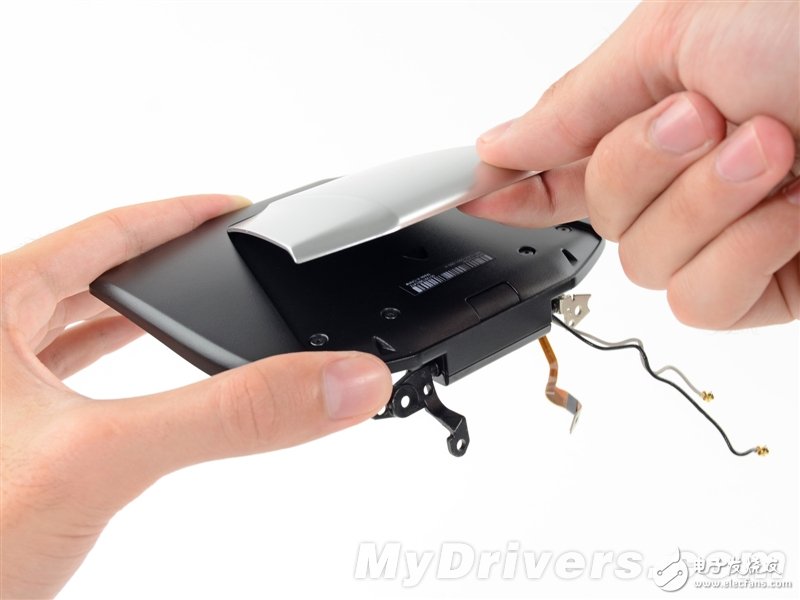

自帶的是銀色款，通過磁力扣在機身上。

屏幕很難拆，花了十分鐘才成功。

可以看到一些天線和排線、一小塊IC電路，還有一些潦草的無法辨認的字跡。

所有零部件大合集。

維修指數6，屬于中檔水平。

最后點評：

－ 外殼做工堅固，經得起一般折騰。

－ 模塊化設計，小部件基本都可以單獨更換，維修成本低。

－ 這是一種全新的產品類型，各方面設計都有很大的改進空間，當前的內部結構也稍微復雜了一些。

－ 鉸鏈很堅固，但是因?yàn)橛袕?qiáng)力黏合劑，屏幕維修和更換難度比較大，拆卸就很難。

－ 電池不容易取出，很費勁。
