如果說普通的DIY制作移動電源并不需要什么技術含量的話，那么這款制作，相信會顛覆你的看法，這款產品擁有超大的電池容量（達到 30000mAh），當然有這么大的容量，必須有相應的適用范圍才合理，所以這款產品上出現了輸出調節、強力照明、多種指示燈、電壓顯示等配置，讓其不僅 能夠適用手機、平板，更是能在適用于不同的環境。

作品說明：一個30000毫安+3X3瓦LED照明+數碼顯示電壓+5~9V可調電壓+5V 1.5A手機充電專用輸出+外接電壓顯示+四級LED電量指示的移動電源。

三塊10000mAh鋰電池并聯

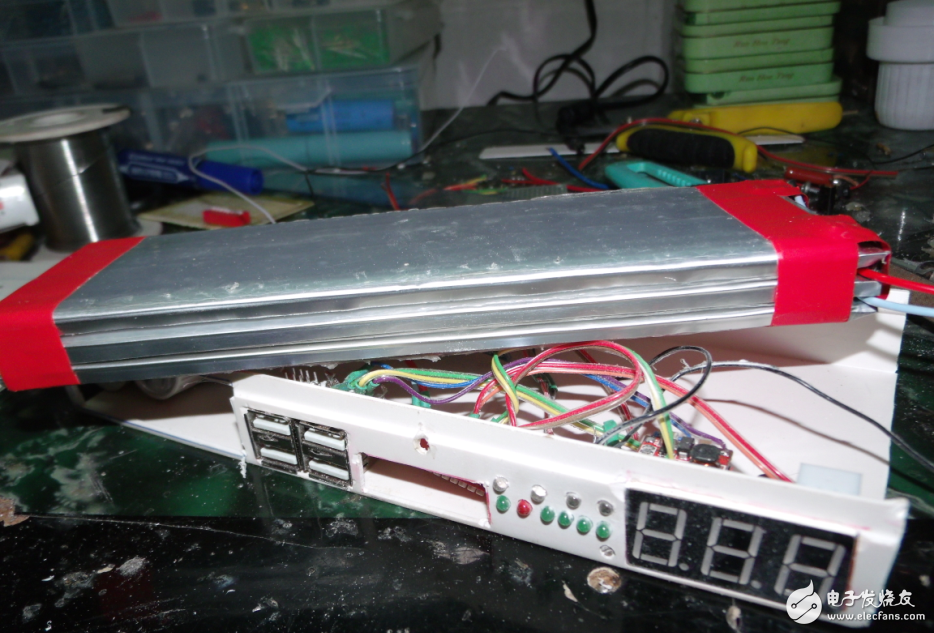

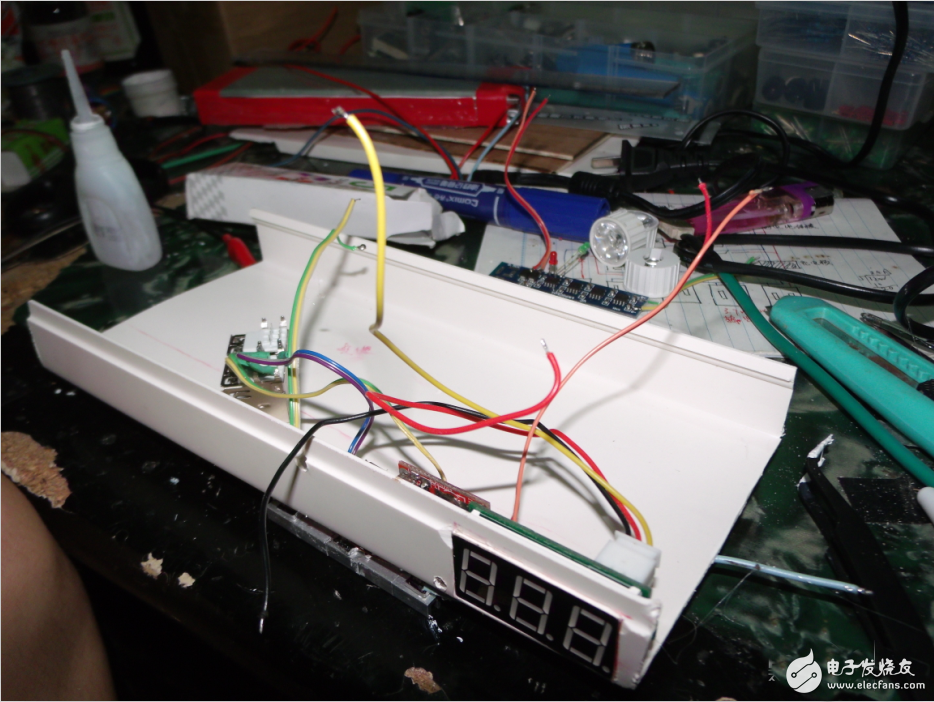

之前以為用木板搭建一個盒子，后想到太麻煩要粘合什么的，所以干脆去五金店花了28塊買了條10分線槽回來做盒子，位置剛剛好！

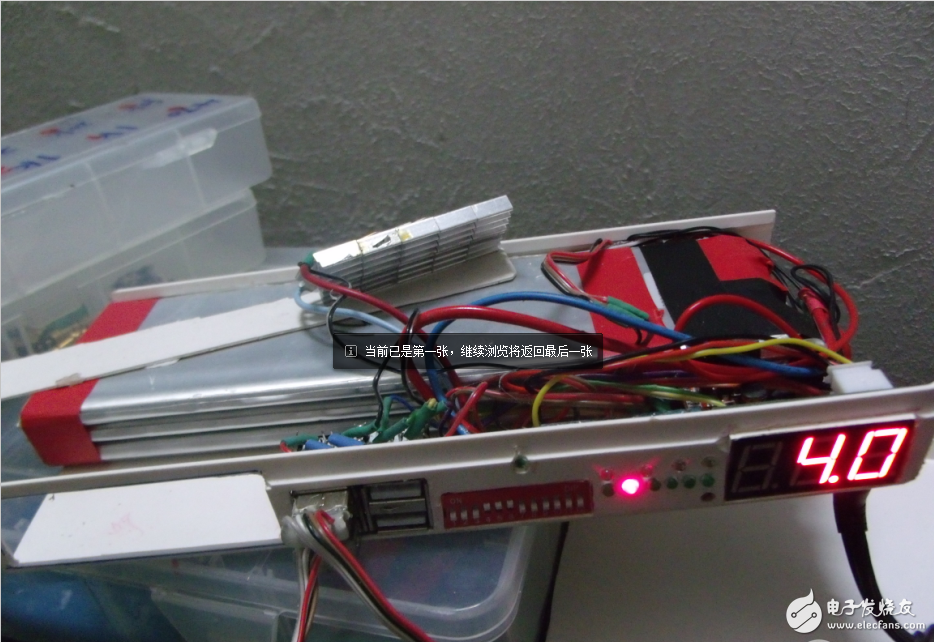

由于有外接電壓 測量和電池電壓直接輸出功能，所以把這兩個端口連接就可以顯示電池電壓了 現在是4V看見那兩個USB接口用線連接了么？

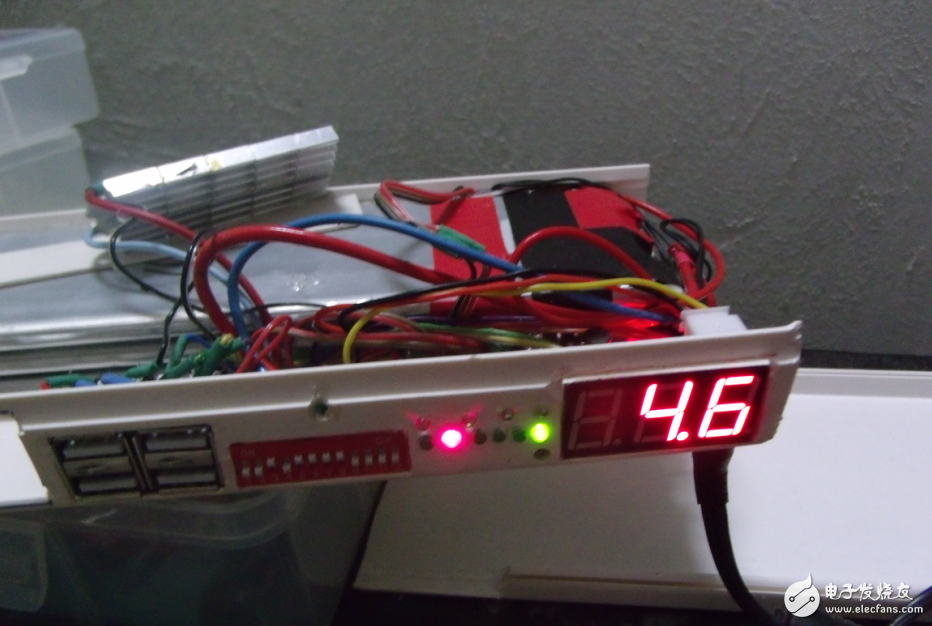

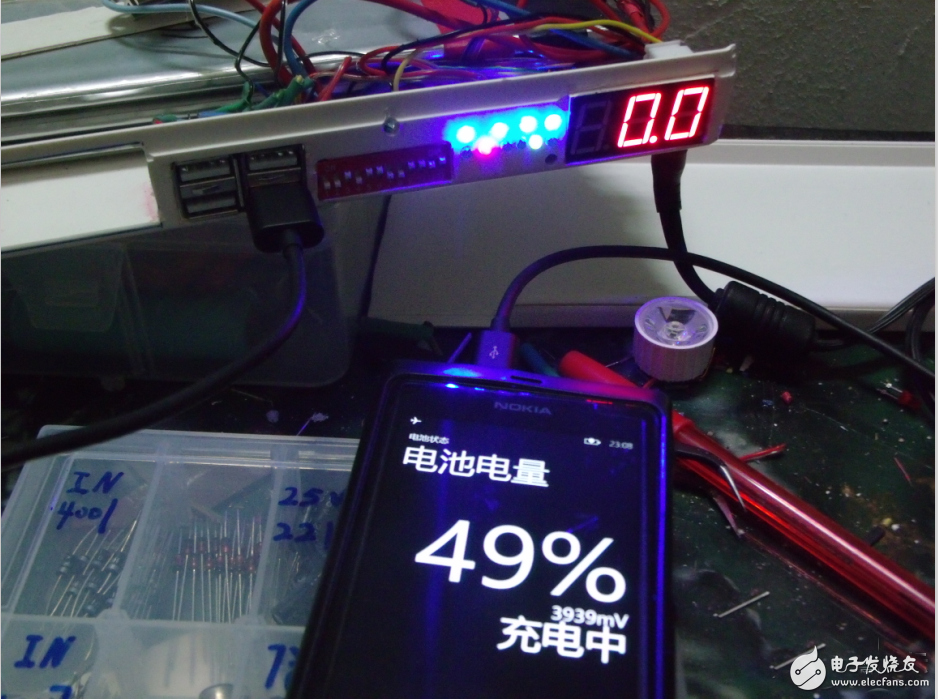

下面的圖片為調壓顯示，5-9V可調 ，但是我把調到4.6也可以。

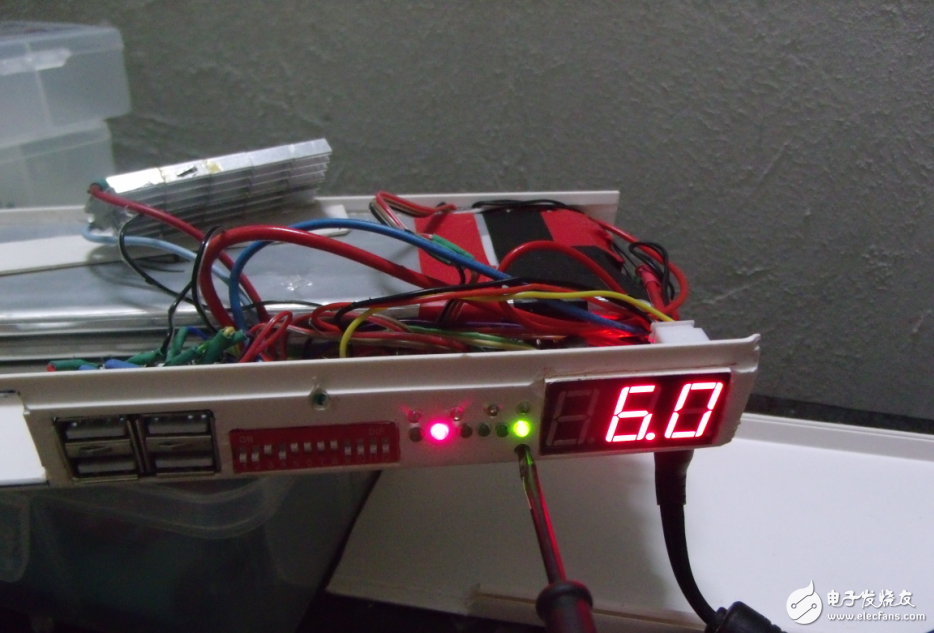

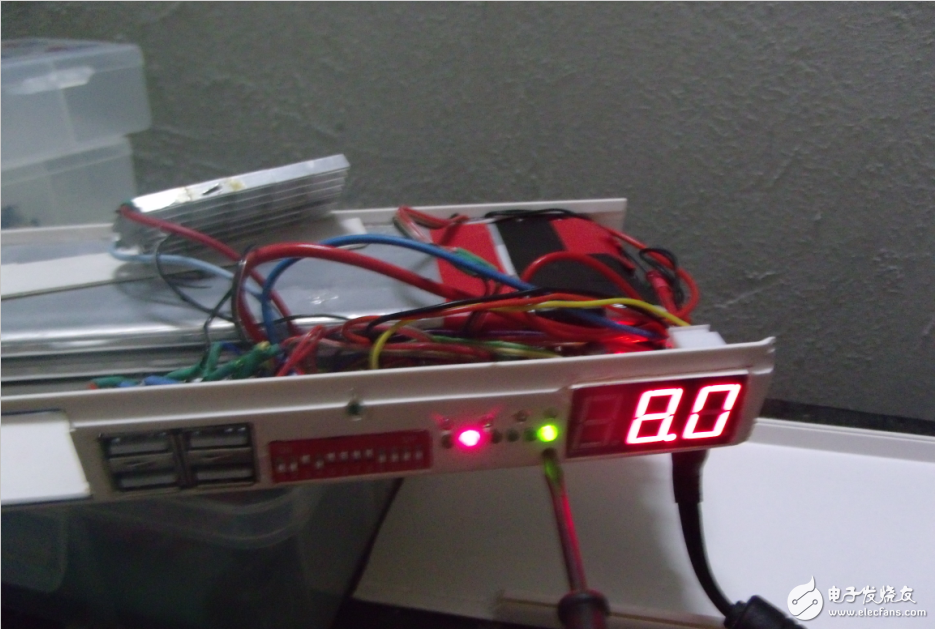

用數碼管顯示電壓

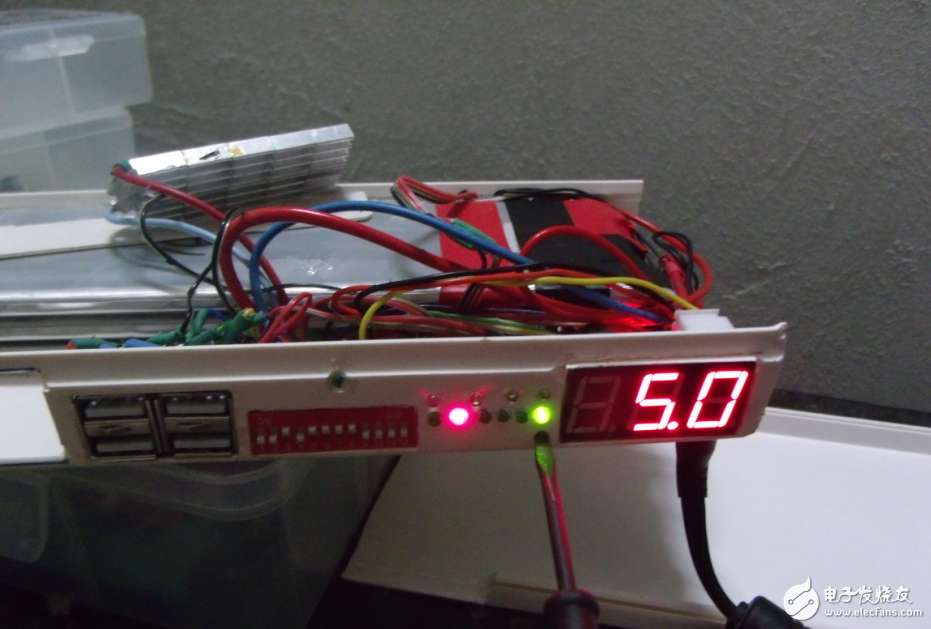

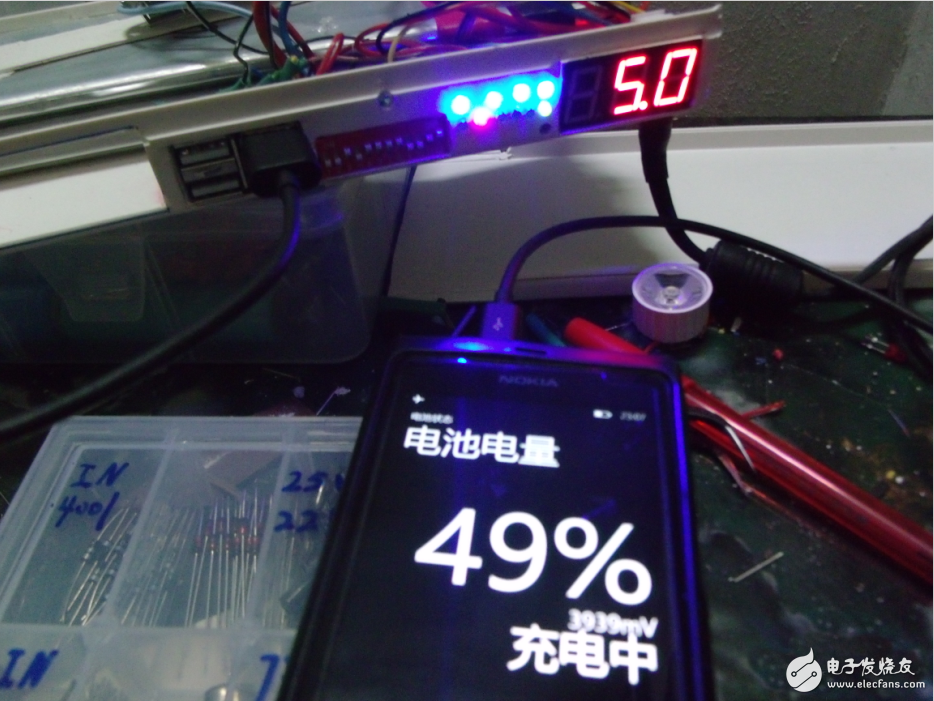

調到5V時可以為手機充電！

5V升壓板直接為手機充電！

最后上個功能圖：

下面是為大家搜集的其余幾款DIY移動電源方案，可以當做參考。

移動電源（一）：

首先是確定電芯。大部分移動電源和筆記本都是用的18650電池。就是一種直徑是18mm 高度是65mm的圓柱體鋰電池。性能不錯。我買的是市面上性能最好的，松下造的3100毫安時的這種電池

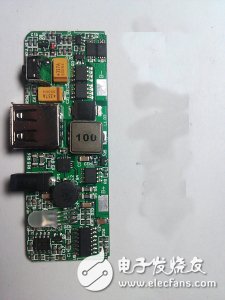

然后是淘電路板。找了好幾塊，最后終于發現了這個寶貝，功能完全符合我的要求。能充電能放電 有保護電路 電壓很穩定。

再就是設計外殼了。能裝下電池的，還得裝下電路板的。還得好看的，最重要的是，還得我手工能做出來的，直接做個塑料殼，要是自己設計的。開模費用幾千上 萬的，玩不起，最終。我想到了用有機玻璃管。我用的是外徑25mm 內徑21mm的價錢是35元 兩米 按我的設計。我讓賣家?guī)臀仪谐闪?0mm一段的管子設計圖我就不發了，結構挺簡單的，而且我懶得重新畫。

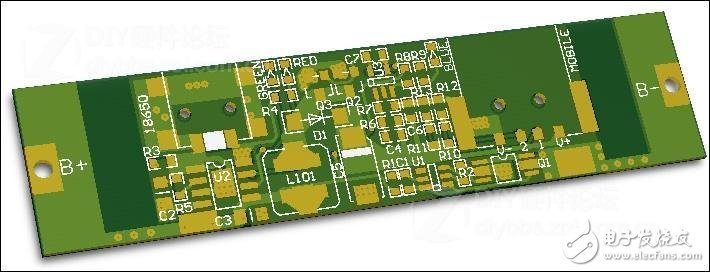

在完善了設計之后。我決定要給這塊電路板改造下板型。讓它能更好的跟外殼結合起來。用protel抄了板子。改成了這樣

找人幫我做成了成品板子

在淘寶上買了原板上同樣型號的所有元器件。

然后就可以生產我的移動電源了。

首先要焊板子，元件很小（最小的元件是0603封裝。也就是1.6mmx0.8mm的長方形）挺難焊的。焊錯了要拆的話很容易把焊盤弄壞，所以要小心點，

焊了一個多小時終于完成了，插上充電電源試驗一下，三個led都亮了，應該是成功了。

再測下電壓，4.07v.微低還算正常

來看看我的電池。被我扒光了電壓3.46v

充電試試。充了一會電壓已經漲到3.51v了，充電電流測的時候沒手拿相機，就沒拍。

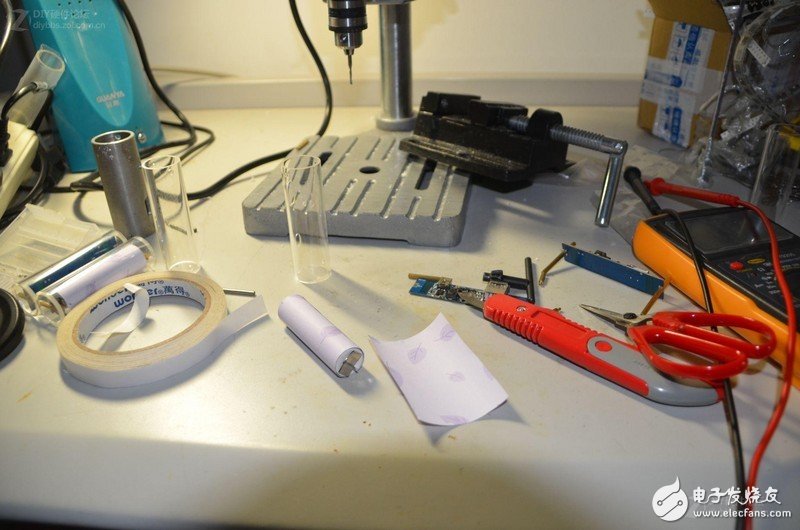

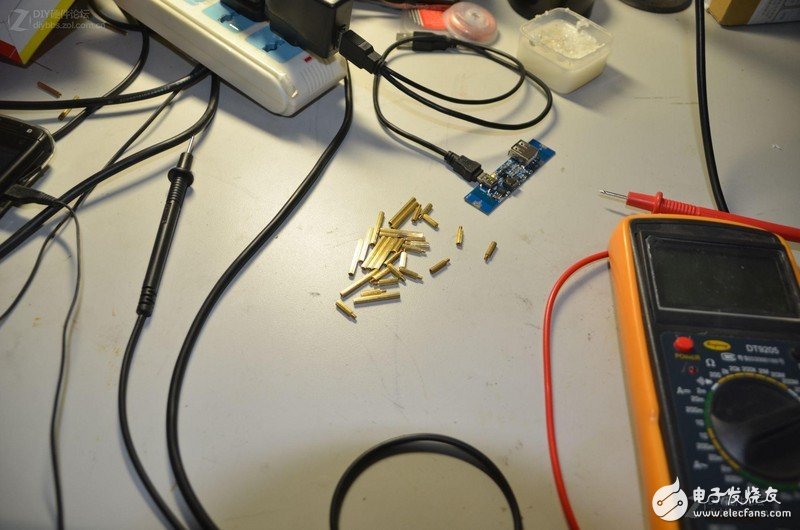

基本上都正常。下面就開始做外殼了請出我的寶貝臺鉆，臺鉗和 管子們

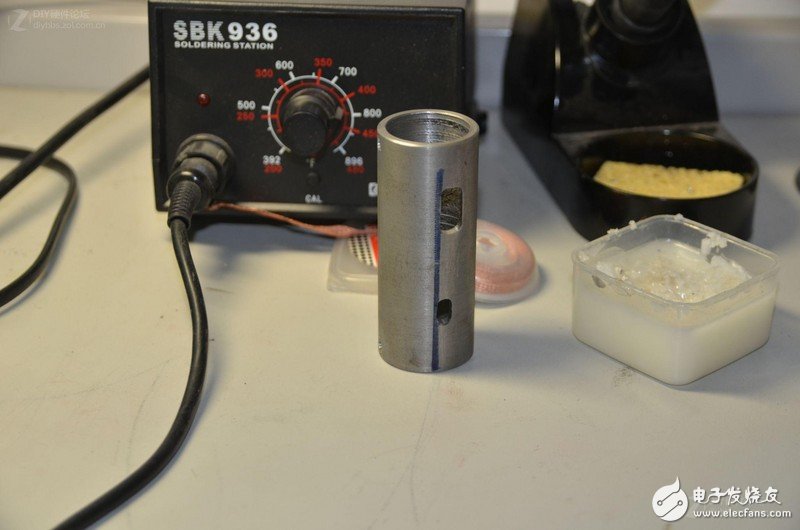

這個鋼管是當模具用的。我姐幫我做的。他們單位是造火車的。上面的圓孔是造火車的機床打的。方槽是我一點點磨出來的，隱約記得。用這個不給力的臺鉆和幾個不給力的鉆頭磨了一個白天。

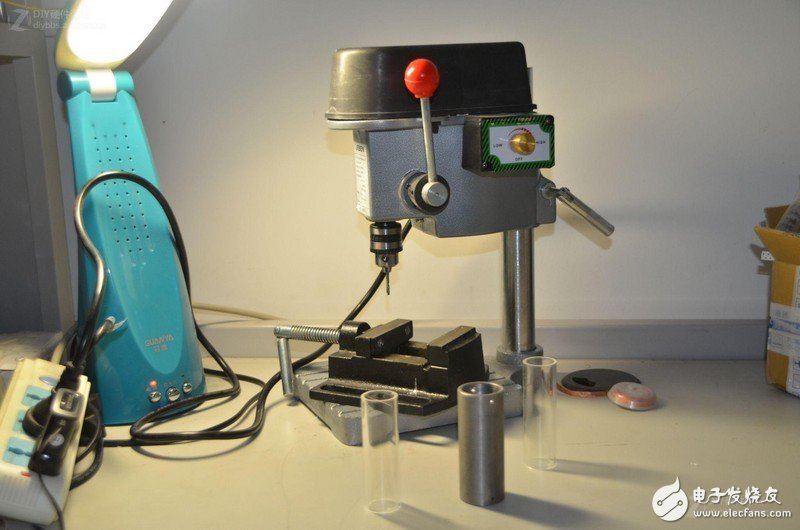

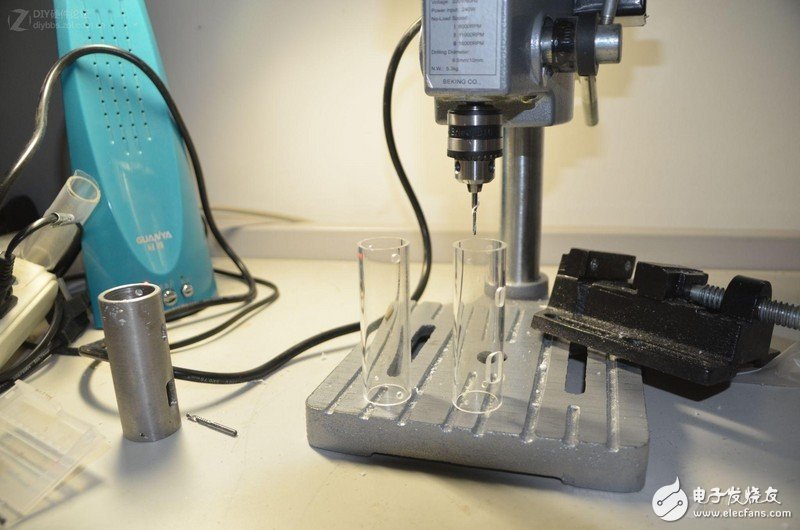

上架開鉆

有了模具鉆的還是很快的，幾分鐘就好了

不知道大家看了剛才測試時我板子和電池的連接方式還有這兩根管子的樣子之后，能不能想到。成品的樣子，

來處理下電池，我把上面的鎳片剪短了。鎳片是買的時候讓賣家按我的要求幫我焊接好的。這個沒有電焊機自己不能焊，上面的圓孔是我自己鉆的。

看看視覺效果如何

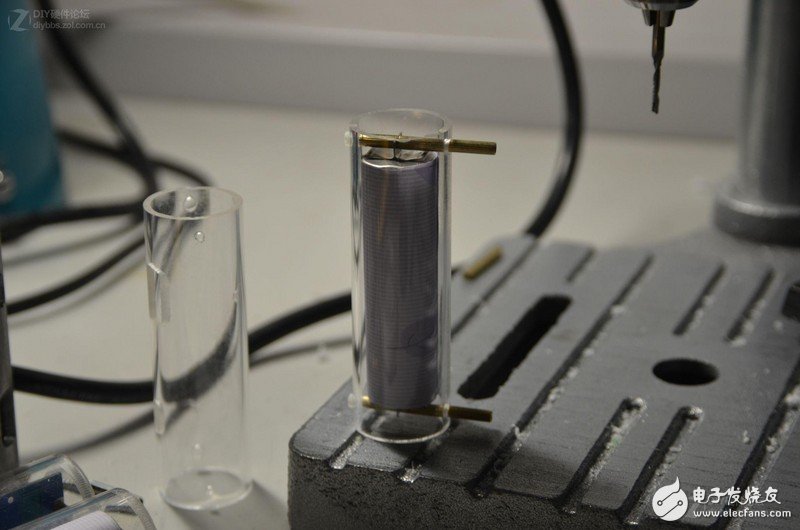

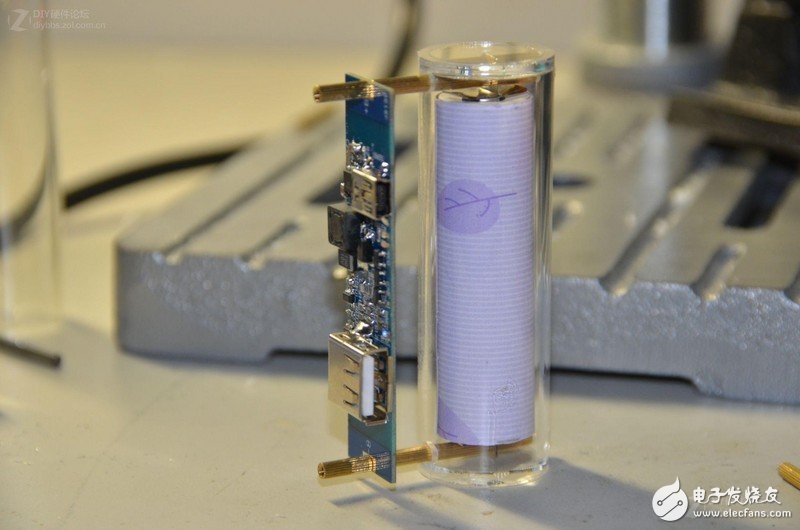

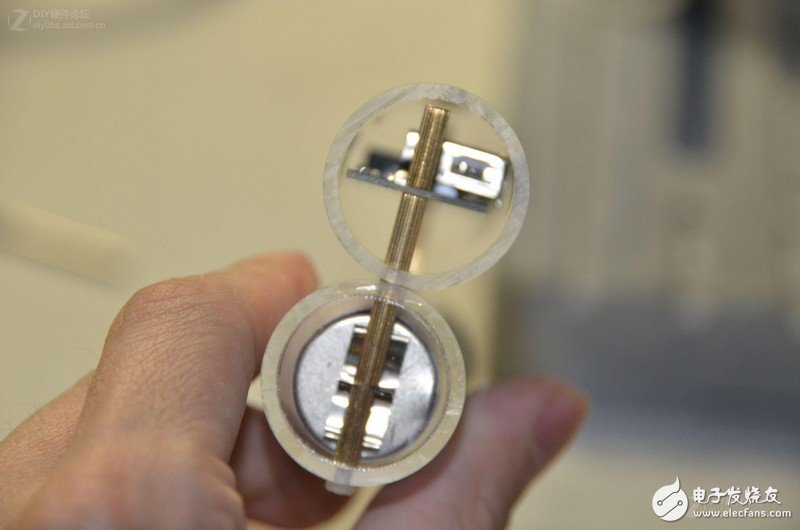

電路板和電池間電極的連接我用的是這種m2螺絲銅柱，長度是我算好的，這種東西型號很全的，需要多長的都買得到。

把電池端的連接件組裝好，邊上的螺絲是尼龍的不導電，要是鐵的。兩端同時接觸一個導體時電池會被短路。但是，其實我還是喜歡鐵的，金屬的好看

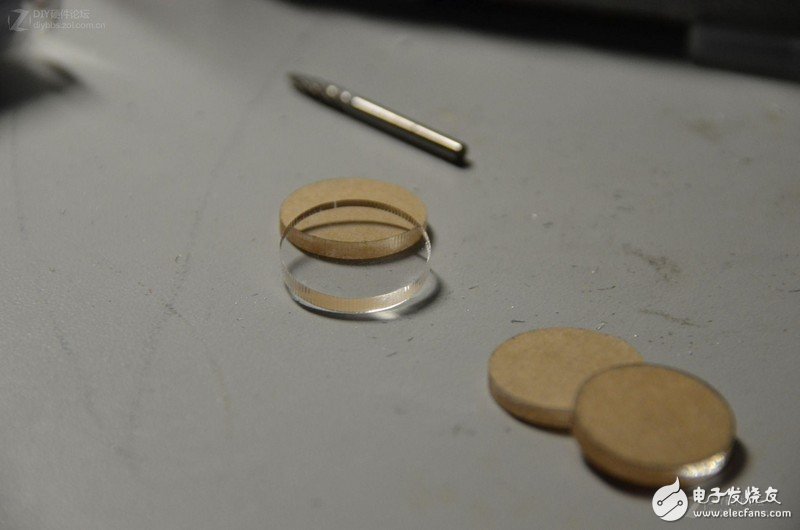

找網店幫切的有機玻璃圓片，要我1元一個，

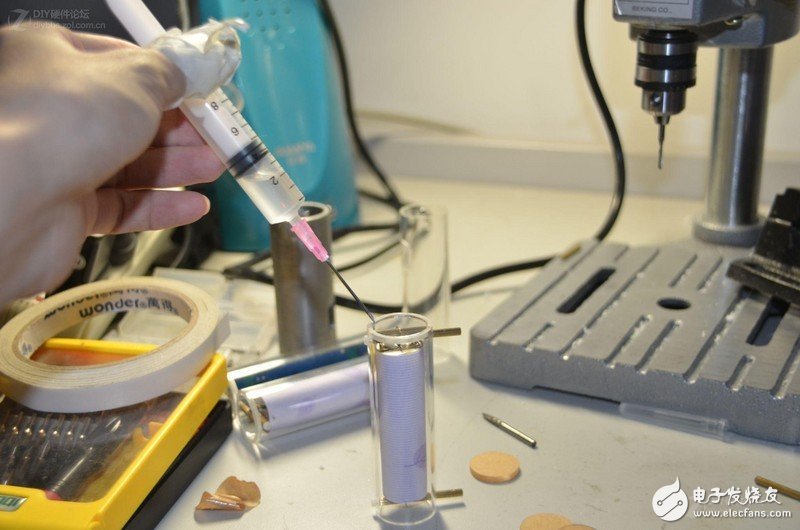

電池端一般不會出問題。所以我選擇用膠水粘接封口。用的是一種主要成分是四氯甲烷的膠水。專門粘有機玻璃的。

粘好了這個效果

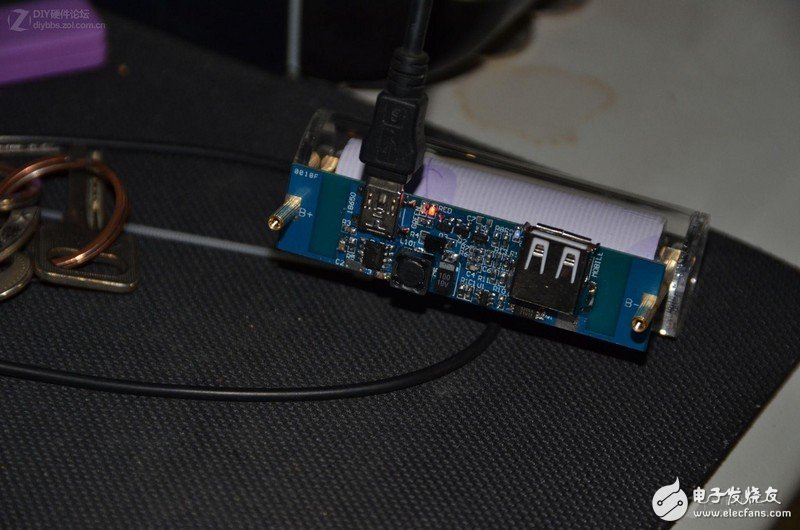

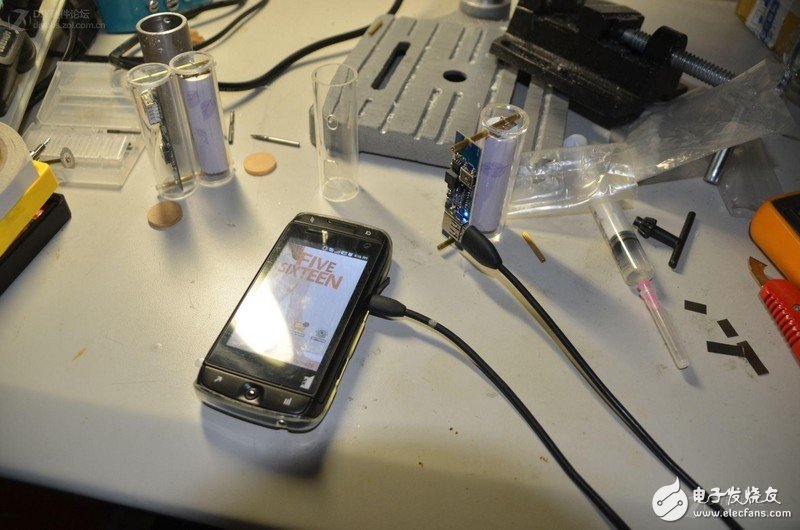

然后把電路板接上。先充充電，放放電試試穩定性如何。待機時 藍色燈微亮

放電時 藍色燈強亮

電路在充電。綠燈亮藍燈微亮

最后組裝剩下一半的外殼了。

這半邊因?yàn)槿蘸罂赡芤稹＞蜎](méi)用膠水。而是利用一點點空隙。和材料的彈性。把螺絲扭緊一點。自然就把圓片夾住了，

最終使用效果圖

移動電源（二）：

智能手機十分耗電，手機一天一充已無法滿足需求了。于是就有了購買移動后備電源的念頭，原來是打算上網買的。可是，一看，哪個貴啊~而且都是內置電池， 更換電池也是一個麻煩事。嗯，手上有好幾個華為8650的電池充電器套裝，利用這個DIY一個后備電源吧。站長也是學理科的，從小就玩無線電DIY收音機 什么的一類小玩意，動手能力還行吧。下面就跟著站長同學開始DIY手機后備電源之旅吧！

確定DIY方案：電池采用兩塊1400mah的閑置手機電池，兩個充電器合并做外殼（后面有說到作用，當然也可以采用其他外殼），淘寶上網購一塊移動電源的充電板（大約13元左右）

下面這個是我選購的充電板的規格：充電板首次使用需要小U口先接充電器充電一下激活才能正常使用。

規格：長50毫米、：寬20毫米、：最高高度：9毫米輸入：miniUSB輸入5V 1A充電被升壓電池電壓范圍2.5V-4.2V單節鋰電電壓（可并聯多節鋰電使用）輸出：最大支持 5V 1.8A的輸出 （向下自適應） 效率：最高效率可以到%86

升壓輸出電壓：5V

注明：因?yàn)檩敵鰶](méi)有限流所以大家不好過載使用

充電指示：充電紅燈亮充滿綠燈亮

輸出負載指示：接通負載以后藍色燈亮起（表示電路板啟動工作）

保護功能：已經集成了被升壓鋰電的保護電路，防止過放、過沖、

注意：接被升壓電池的B+和B-一定不要接反，接反必?zé)?/p>

一、這是手機電池和配套的充電器（給拆開了）

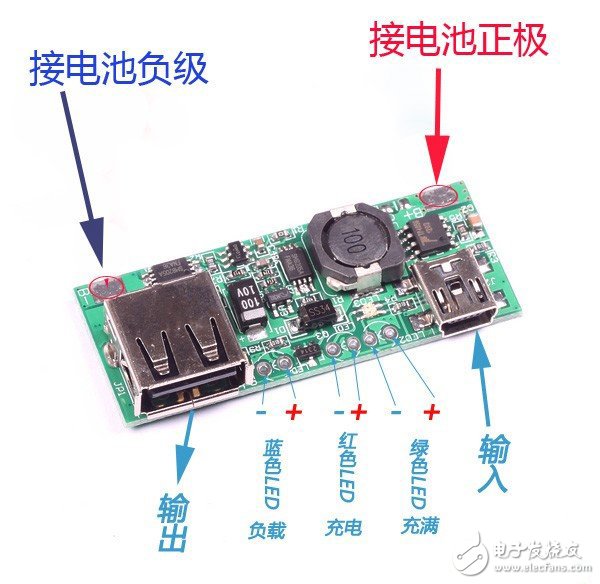

這個是移動電源充電板的接線圖

二、備齊東西就可以開始動手組裝了：

1、首先，將充電器拆開將里面的電路板給拆下來．如圖：

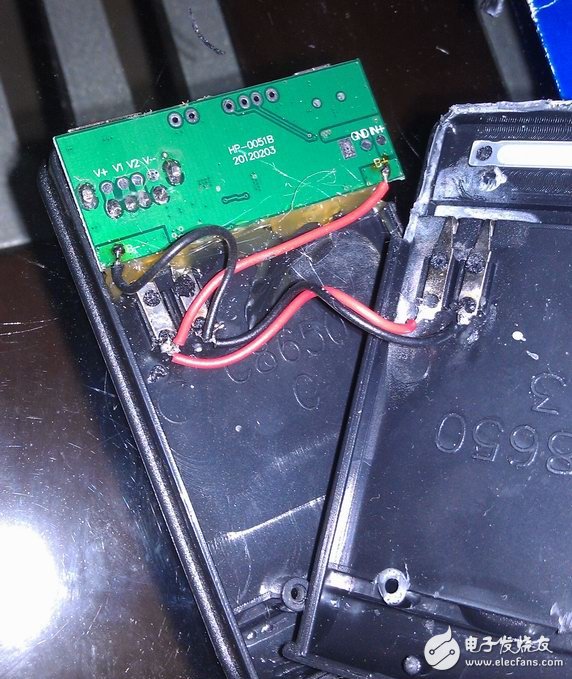

2、將淘回來的充電板放置在充電器里，紅線接B+，黑線接到B-上，另一個充電器也拆開將紅線和黑線并接如圖。

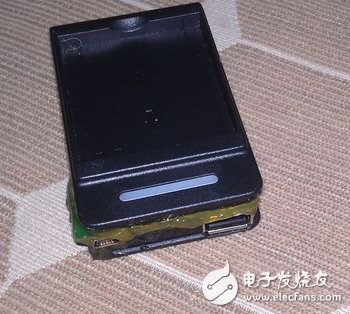

因?yàn)槌潆姲逡?guī)格大了一點，充電器裝不下，所以，要對充電器的外殼進行一點改造，剪大點口子、將鏍絲柱剪斷。

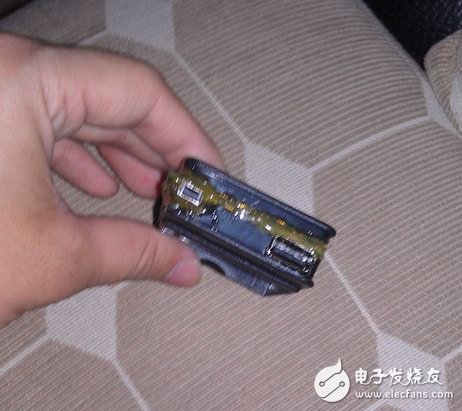

3、最后就是組裝回去咯，簡單吧！充電板用硅膠打?qū)嵙耍潆娖鞯慕涌p位用硅膠封好

裝上兩塊手機電池，兩塊并聯就是2800毫安了。

手工有點差，也是限于充電器外殼與網購的充電板不匹配。不過，只花了13塊（不含郵費10元）就得到了

一個2800mah的移動電源，還能要求什么呢。而且手機電池可以隨便更換，方便！

4、看看使用效果吧！

小U口是連接充電器給移動電源上的手機電池充電用的，大U口是輸出給手機充電用。

當接上手機時，燈為藍色。當給后備電源充電時，為紅色，充滿顯示綠色。


移動電源（三）：

開始了本次DIY之旅。

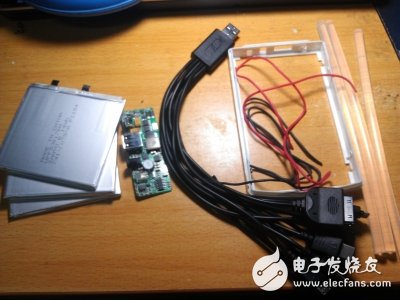

來看下都有些什么材料：

三塊三洋14wh容量的聚合物鋰電池（跟小米電池一樣），5V3A升壓板，十合一電源線，紅黑60芯電線，熱熔膠。

來些特寫：

電池我選用的是＞3700毫安的三洋聚合物鋰電池，這種電池不會爆炸，安全性較高，三塊組合起來就是3700X3=11000mA。電池的電壓為3.6V，因此需要使用升壓板來提升到5V，而在這個轉換過程中需要消耗一定的電量。

升壓板選用的是5V-3A的，一般手機充電器的電壓為5V-1A，也就是說這塊升壓板可以給多部手機充電。ipad等平板電腦則需要2.1A的電流，也就是說給平板電腦充電也綽綽有余。

十合一充電線，有點可惜的是每種只有一個接口，如果兩步接口一樣的手機只能一部部充了。60芯電線，電流傳輸杠杠的！熱熔膠，固定升壓板和電池用。

OK，材料準備齊全，開始組裝了！

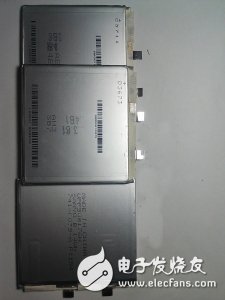

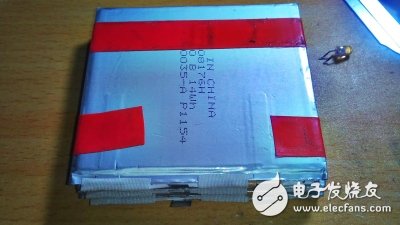

1、首先把電池給組合起來，用絕緣膠帶纏在一起，使用并聯方式并聯起來，三塊電池的正負極必須一樣。

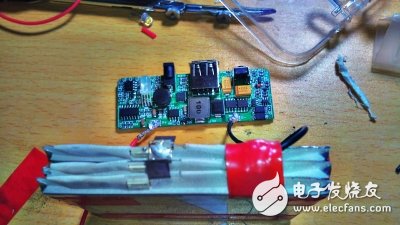

2、用電烙鐵，錫絲，將電線的紅線焊在鋰電池的正極上，黑線焊在負極，用絕緣膠帶封上，紅黑線長度根據擺放位置要提前算好，我接的不夠長重新接的（圖中 左邊正極是焊接后的效果，右邊是封膠帶后的效果。）接著再繼續焊到升壓板上（注意！！正負極必須必須對準！否則燒掉！）

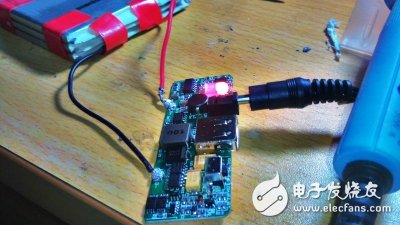

3、測試連接是否正常，插上買來的5V-2A DC接口充電器（升壓板INPUT接口是DC的），紅燈亮，表示連接正常，否則請檢查線路。

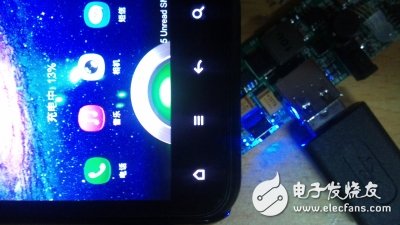

試試能不能給手機充電

4、測試沒問題，開始裝！

由于買來的移動硬盤盒不夠大，只好再重新找，正好找到一個iphone4的手機殼包裝盒，透明塑料盒

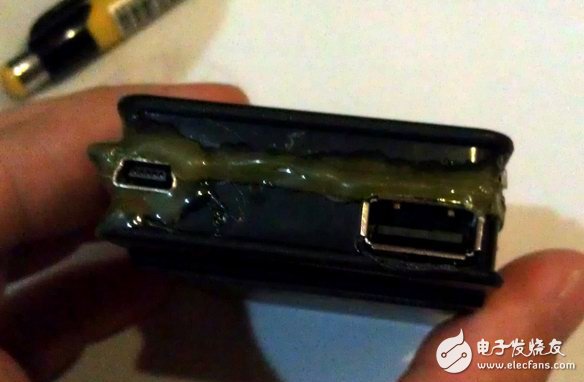

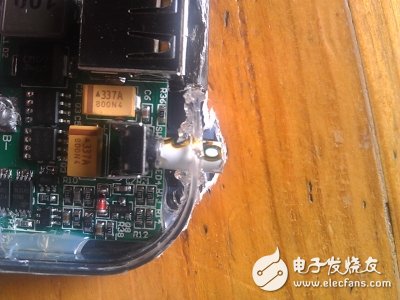

根據電路板接口的位置，我將盒子用電烙鐵烙了幾個口（手工較差，大家將就看吧）

按鍵不夠長，用圓珠筆芯延長一下，用熱熔膠粘上即可。別把按鍵給粘死了就行。

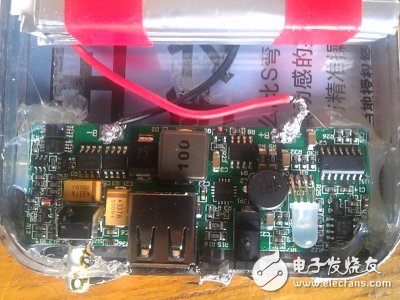

5、搞定后用熱熔膠固定好升壓板和電池，注意不要把電路板上的電容和線路給覆蓋了，不利于散熱，涂在周邊即可。然后再用膠帶纏一下盒子，包裝一下整體外觀，一個移動電源就算完成了！是不是很簡單？！

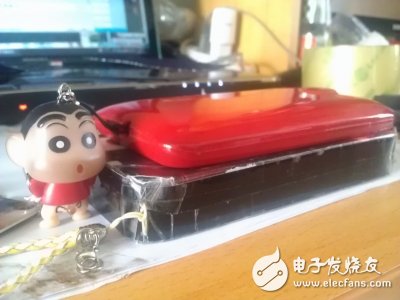

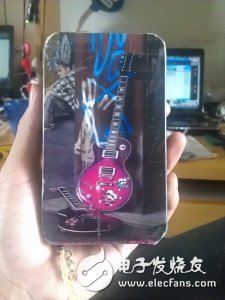

欣賞一下完成圖：

說得再好也沒用，來測試一下實際效果。

看下充電效率如何：

我不知道是何時充滿的，大概兩個小時吧，后期會詳細測試能夠使用多少次。

按照計算：

11000X0.85充電轉換消耗X0.8手機轉換消耗=實際容量7480毫安

11000毫安能給以下手機充電的次數：

iphone 4=5.26次

MI ONE=3.88次

DHD=5.98次

其他機型請自己換算。

這么大容量的移動電源只充一臺機就可惜啦，來試試三臺一起充

表示毫無壓力
