在電子制作和設計，經常會用到不同參數的電感線圈，這些線圈的電感量不像電阻那么容易測量，有些數字萬用表雖有電感測量擋，但測量范圍很有限。該電路以諧振方法測量電感值，測量下限可達10nH，測量范圍很寬，能滿足正常情況下的電感量測量，電路結構簡單，工作可靠穩定，適合于愛好者制作。

一、電路工作原理電路原理如圖1（a）所示。

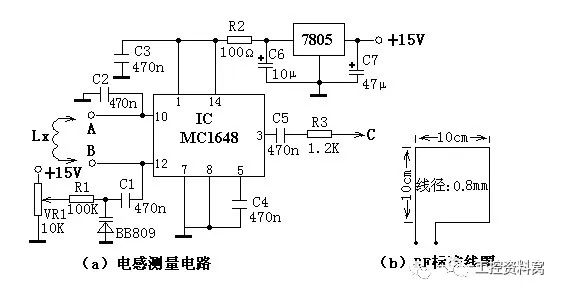

圖1 簡單電感測量裝置電路圖

該電路的核心器件是集成壓控振蕩器芯片MC1648 ，利用其壓控特性在輸出3腳產生頻率信號，可間接測量待測電感LX值，測量精度極高。

BB809是變容二極管，圖中電位器VR1對+15V進行分壓，調節該電位器可獲得不同的電壓輸出，該電壓通過R1加到變容二極管BB809上可獲得不同的電容量。測量被測電感LX時，只需將LX接到圖中A、B兩點中，然后調節電位器VR1使電路諧振，在MC1648的3腳會輸出一定頻率的振蕩信號，用頻率計測量C點的頻率值，就可通過計算得出LX值。

電路諧振頻率：f0 = 1/2p

所以 LX = 1/4p2 f02C

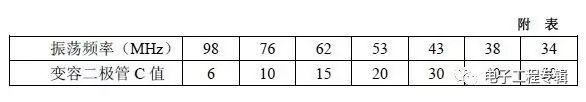

式中諧振頻率f0即為MC1648的3腳輸出頻率值，C是電位器VR1調定的變容二極管的電容值，可見要計算LX的值還需先知道C值。為此需要對電位器VR1刻度與變容二極管的對應值作出校準。

為了校準變容二極管與電位器之間的電容量，我們要再自制一個標準的方形RF（射頻）電感線圈L0。如圖6—7(b)所示，該標準線圈電感量為0.44mH。校準時，將RF線圈L0接在圖（a）的A、B兩端，調節電位器VR1至不同的刻度位置，在C點可測量出相對應的測量值，再根據上面諧振公式可算出變容二極管在電位器VR1刻度盤不同刻度的電容量。附表給出了實測取樣對應關系。

二、元器件選擇

集成電路IC可選擇Motoroia公司的VCO（壓控振蕩器）芯片。VR1選擇多圈高精度電位器。其它元器件按電路圖所示選擇即可。

三、制作與調試方法制作時，需在多圈電位器軸上自制一個刻度盤，并帶上指針。RF標準線圈按圖（b）所給尺寸自制。電路安裝正確即可正常工作，調節電位器VR1取滑動的多個點與變容二極管的對應關系，可保證測量方便。該測量方法屬于間接測量，但測量范圍寬，測量準確，所以對電子愛好者和實驗室檢測電感量有可取之處。該裝置若固定電感可變成一個可調頻率的信號發生器。電路2 三位數字顯示電容測試表廣大電子愛好者都有這樣的體會，中、高檔數字萬用表雖有電容測試擋位，但測量范圍一般僅為1pF~20?F，往往不能滿足使用者的需要，給電容測量帶來不便。本電路介紹的三位數顯示電容測試表采用四塊集成電路，電路簡潔、容易制作、數字顯示直觀、精度較高，測量范圍可達1nF~104?F。特別適合愛好者和電氣維修人員自制和使用。

一、電路工作原理電路原理如圖2所示。

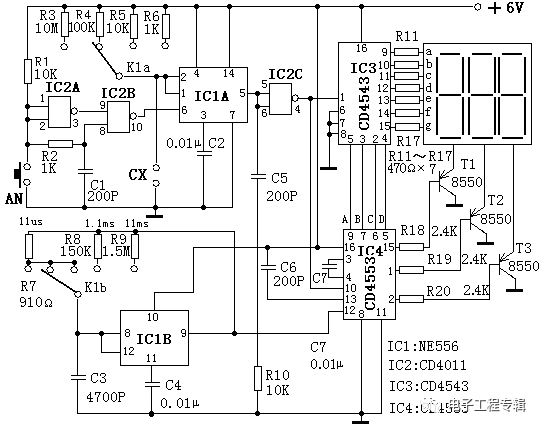

圖2 三位數字顯示電容測試表電路圖

該電容表電路由基準脈沖發生器、待測電容容量時間轉換器、閘門控制器、譯碼器和顯示器等部分組成。

待測電容容量時間轉換器把所測電容的容量轉換成與其容量值成正比的單穩時間td。基準脈沖發生器產生標準的周期計數脈沖。閘門控制器的開通時間就是單穩時間td。在td時間內，周期計數脈沖通過閘門送到后面計數器計數，譯碼器譯碼后驅動顯示器顯示數值。計數脈沖的周期T乘以顯示器顯示的計數值N就是單穩時間td，由于td與被測電容的容量成正比，所以也就知道了被測電容的容量。

圖2中，集成電路IC1B電阻R7~R9和電容C3構成基準脈沖發生器（實質上是一個無穩多諧振蕩器），其輸出的脈沖信號周期T與R7~R9和C3有關，在C3固定的情況下通過量程開關K1b對R7、R8、R9的不同選擇，可得到周期為11?s、1.1ms和11ms的三個脈沖信號。

IC1A、IC2、R1~R6、按鈕AN及C1構成待測電容容量時間轉換器（實質上是一個單穩電路）。按動一次AN，IC2B的10腳就產生一個負向窄脈沖觸發IC1A，其5腳輸出一次單高電平信號。R3~R6和待測電容CX為單穩定時元件，單穩時間td=1.1（R3~R6）CX。

IC4、IC2C、C5、C6、R10構成閘門控制器和計數器，IC4為CD4553，其12腳是計數脈沖輸入端，10腳是計數使能端，低電位時CD4553執行計數，13腳是計數清零端，上升沿有效。當按動一下AN后，IC4的13腳得到一個上升脈沖，計數器清零同時IC2C的4腳輸出一個單穩低電平信號加到IC4的10腳，于是IC4對從其12腳輸入的基準計數脈沖進行計數。當單穩時間結束后，IC4的10腳變為高電平，IC4停止計數，最后IC4通過分時傳遞方式把計數結果的個位、十位、百位由它的9腳、7腳、6腳和5腳循環輸出對應的BCD碼。

IC3構成譯碼器驅動器，它把IC4送來的BCD碼譯成十進制數字筆段碼，經R11~R17限流后直接驅動七段數碼管。集成電路CD4553的15腳、1腳、2腳為數字選擇輸出端，經R18~R20選擇脈沖送到三極管T1~T3的基極使其輪流導通，這兩部分電路配合就完成了三位十進制數字顯示。

C7的作用是當電源開啟時在R10上產生一個上升脈沖，對計數器自動清零。

二、元器件選擇電路中，IC1選用NE556；IC2選用CD4001；IC3選用CD4543；IC4選用CD4553。七段數碼管可選用三字共陰極數碼管。T1~T3選用8550（或其它PNP型三極管）。C1不應大于0.01?F，C3選用小型金屬化電容。R3~R9選用1/8W金屬膜電阻。其他元器件沒有特殊要求，按電路標注選擇即可。

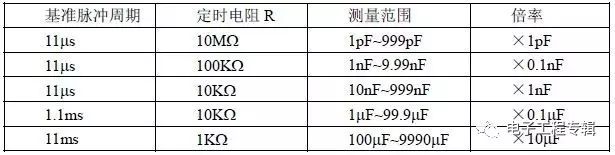

三、制作與調試方法整個電路安裝好后可裝在一個塑料盒內，將數碼管和量程轉換開關裝在面板上。在制作和調試時，關鍵是要調出11?s、1.1ms和11ms的三種標準脈沖信號，調試時需要借助一臺示波器，通過調整分別R7、R8和R9等三個電阻的阻值，就可方便地得到這三個脈沖信號，電路中的R7、R8、R9的阻值是實驗數據僅供參考。電路其余部分無需調試，只要選擇良好器件，安裝正確無誤，并在量程轉換開關處標注相應倍率，就可得到一個經濟實用、準確可靠的數字電容表。

四、使用方法

需要說明的是，在使用1pF~999pF量程時，由于分布電容的影響，測量結果減去分布電容值才是被測電容的準確值。可以這樣測出該電容表的量程分布電容值，把量程打在 1pF~999pF檔，在不接被測電容的情況下，按動一下AN按鈕，測的計數結果就是該擋的分布電容值，經實驗該數值一般為10pF左右。附表列出了各擋量程的組成關系。附表

電路 3 市電電壓雙向越限報警保護器該報警保護器能在市電電壓高于或低于規定值時，進行聲光報警，同時自動切斷電器電源，保護用電器不被損壞。該裝置體積小、功能全、制作簡單、實用性強。

一、電路工作原理電路原理如圖3所示。

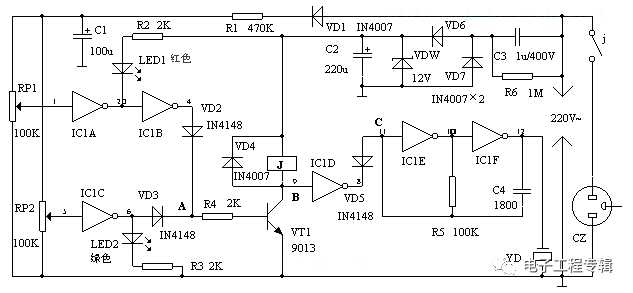

圖3 市電電壓雙向越限報警保護器電路圖市電電壓一路由C3降壓，DW穩壓，VD6、VD7、C2整流濾波輸出12V穩定的直流電壓供給電路。另一路由VD1整流、R1降壓、C1濾波，在RP1、RP2上產生約10.5V電壓檢測市電電壓變化輸入信號。門IC1A、IC1B組成過壓檢測電路，IC1C為欠壓檢測，IC1D為開關，IC1E、IC1F及壓電陶瓷片YD等組成音頻脈沖振蕩器。三極管VT和繼電器J等組成保護動作電路。紅色LED1作市電過壓指示，綠色管LED2作市電欠壓指示。

市電正常時，非IC1A輸出高電平，IC1B、IC1C輸出低電平，LED1、LED2均截止不發光，VT截止，J不動作，電器正常供電，此時B點為高電平，F4輸出低電平，VD5導通，C點為低電平，音頻脈沖振蕩器停振，YD不發聲。當市電過壓或欠壓時，IC1B、IC1C其中有一個輸出高電平，使A點變為高電位，VT飽和導通，J通電吸合，斷開電器電源，此時B點變為低電位，IC1D輸出高電平，VD5截止，反向電阻很大，相當于開路，音頻脈沖振蕩器起振，YD發出報警聲，同時相應的發光二極管發光指示。

二、元器件的選擇集成芯片IC可選用CD74HC04六反相器，二極管VD1～VD6選擇IN4007，電容C1～C6均選擇鋁電解電容，耐壓400V，穩壓管選用12V穩壓，繼電器J選用一般6V直流繼電器即可，電阻選用普通1/8或1/4W碳膜電阻器，大小可按圖示。

三、制作和調試方法調試時，用一臺調壓器供電，調節電壓為正常值（220V），用一白熾燈作負載，使LED1、LED2均熄滅，白熾燈亮，然后將調壓器調至上限值或下限值，調RP1或RP2使LED1或LED2剛好發光，白熾燈熄滅，即調試成功。全部元件可安裝于一個小塑料盒中，將盒蓋上打兩個孔固定發光二極管，打一個較大一點的圓孔固定壓電陶瓷片，并用一個合適的瓶蓋給壓電片作一個助聲腔，使其有較響的鳴叫聲。電路4 紅外線探測防盜報警器該報警器能探測人體發出的紅外線，當人進入報警器的監視區域內，即可發出報警聲，適用于家庭、辦公室、倉庫、實驗室等比較重要場合防盜報警。

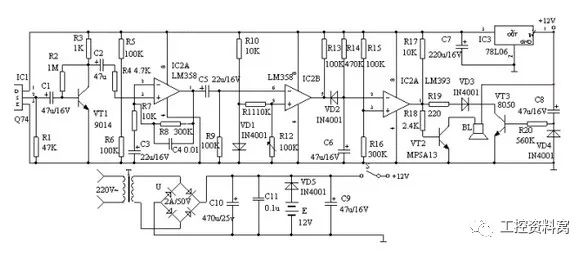

一、電路工作原理電路原理如圖4所示。該裝置由紅外線傳感器、信號放大電路、電壓比較器、延時電路和音響報警電路等組成。紅外線探測傳感器IC1探測到前方人體輻射出的紅外線信號時，由IC1的②腳輸出微弱的電信號，經三極管VT1等組成第一級放大電路放大，再通過C2輸入到運算放大器IC2中進行高增益、低噪聲放大，此時由IC2①腳輸出的信號已足夠強。IC3作電壓比較器，它的第⑤腳由R10、VD1提供基準電壓，當IC2①腳輸出的信號電壓到達IC3的⑥腳時，兩個輸入端的電壓進行比較，此時IC3的⑦腳由原來的高電平變為低電平。IC4為報警延時電路，R14和C6組成延時電路，其時間約為1分鐘。當IC3的⑦腳變為低電平時，C6通過VD2放電，此時IC4的②腳變為低電平，它與IC4的③腳基準電壓進行比較，當它低于其基準電壓時，IC4的①腳變為高電平，VT2導通，訊響器BL通電發出報警聲。人體的紅外線信號消失后，

圖4 紅外線探測防盜報警器電路圖IC3的⑦腳又恢復高電平輸出，此時VD2截止。由于C6兩端的電壓不能突變，故通過R14向C6緩慢充電，當C6兩端的電壓高于其基準電壓時，IC4的①腳才變為低電平，時間約為1分鐘，即持續1分鐘報警。由VT3、R20、C8組成開機延時電路，時間也約為1分鐘，它的設置主要是防止使用者開機后立即報警，好讓使用者有足夠的時間離開監視現場，同時可防止停電后又來電時產生誤報。該裝置采用9－12V直流電源供電，由T降壓，全橋U整流，C10濾波，檢測電路采用IC5 78L06供電，交直流兩用，自動無間斷轉換。

二、元器件選擇IC1采用進口器件Q74，波長為9－10um。IC2采用運放LM358，具有高增益、低功耗。IC3、IC4為雙電壓比較器LM393，低功耗、低失調電壓。其中C2、C5一定要用漏電極小的鉭電容，否則調試會受到影響。R12是調整靈敏度的關鍵元件，應選用線性高精度密封型。其它元器件按電路圖所示選擇即可。

三、制作和調試方法制作時，在IC1傳感器的端面前安裝菲涅爾透鏡，因為人體的活動頻率范圍為0.1－10Hz，需要用菲涅爾透鏡對人體活動頻率倍增。安裝無誤，接上電源進行調試，讓一個人在探測器前方7－10m處走動，調整電路中的R12，使訊響器報警即可。其它部分只要元器件質量良好且焊接無誤，幾乎不用調試即可正常工作。本機靜態工作電流約10mA，接通電源約1分鐘后進入守候狀態，只要有人進入監視區便會報警，人離開后約1分鐘停止報警。如果將訊響器改為繼電器驅動其它裝置即作為其它控制用。電路5 禁煙警示器本例介紹的禁止吸煙警示器，可用于家庭居室或各種不宜吸煙的場合 (例如醫院、會議室等)。當有人吸煙時，該禁止吸煙警示器會發出"請不要吸煙!"的語言警示聲，提醒吸煙者自覺停止吸煙。

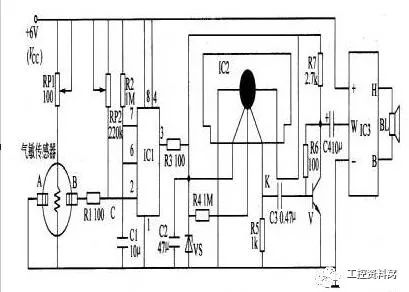

一、電路工作原理電路原理如圖5所示。該禁止吸煙警示器電路由煙霧檢測器、單穩態觸發器、語言發生器和功率放大電路組成，煙霧檢測器由電位器RP1、電阻器R1和氣敏傳感器組成。單穩態觸發器由時基集成電路IC1、電阻器R2、電容器C1和電位器RP2組成。語音發生器電路由語音集成電路IC2、電阻器R3-R5、電容器C2和穩壓二極管VS組成。音頻功率放大電路由晶體管V、升壓功放模塊IC3、電阻器R6、R7、電容器C3、C4和揚聲器BL組成。

圖5 禁煙警示器電路圖氣敏傳感器末檢測到煙霧時，其A、B兩端之司的阻值較大，IC1的2腳為高電平(高于2Vcc/3)，3腳輸出低電平，語音發生器電路和音頻功率放大電路不工作，BL不發聲。

在有人吸煙、氣敏傳感器檢測到煙霧時，其A、B兩端之司的電阻值變小，使IC1的2腳電壓下降，當該腳電壓下降至VCC/3時，單穩態觸發器翻轉，IC1的3腳由低電平變為高電平，該高電平經R3限流、C2濾波及VS穩壓后，產生4，2V直流電壓，供給語音集成電路IC2和晶體臂。IC2通電工作后輸出語音電信號，該電信號經V和IC3放大后，推動BL發出"請不要吸煙!"的語音警告聲。

二、元器件選擇Rl-R7選用1/4W碳膜電阻器或金屬膜電阻器。RP1和RP2可選用小型線性電位器或可變電阻器。C1、C2和C4均選用耐壓值為l6V的鋁電解電容器；C3選用獨石電容器。VS選用1/2W、4·2V的硅穩壓二極管。V選用S9013或C8050型硅NPN晶體管。IC1選用NE555型時基集成電路；IC2選用內儲“請不要吸煙!”語音信息的語音集成電路；lC3選用WVH68型升壓功放厚模集成電路。BL選用8Ω、1-3W的電動式揚聲器。氣敏傳感器選用MQK-2型傳感器。

三、制作與調試該禁止吸煙警示器，可以作為煙霧報警器來檢測火災或用作有害氣體、可燃氣體的檢測報警。調整RP1的阻值，可改變氣敏傳感器的加熱電流 (一般為13OmA左右)。調整RP2的阻值，可改變單穩態觸發器電路動作的靈敏度。電路6 采用555時基電路的簡易溫度控制器本電路是采用555時基集成電路和很少的外圍元件組成的一個溫度自動控制器。因為電路中各點電壓都來自同一直流電源，所以不需要性能很好的穩壓電源，用電容降壓法便能可靠地工作。電路元件價格低、體積小、便于在業余條件下自制。該電路制作的溫度自動控制器可用于工業生產和家用的電加熱控制，效果良好。

一、電路工作原理電路原理如圖6所示。

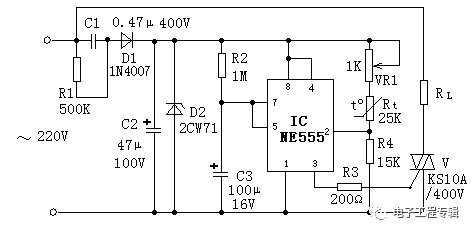

圖6 采用555時基電路的簡易溫度控制器電路圖當溫度較低時，負溫度系數的熱敏電阻Rt阻值較大，555時基集成電路（IC）的2腳電位低于Ec電壓的1/3（約4V），IC的3腳輸出高電平，觸發雙向晶閘管V導通，接通電加熱器RL進行加熱，從而開始計時循環。當置于測溫點的熱敏電阻Rt溫度高于設定值而計時循環還未完成時，加熱器RL在定時周期結束后就被切斷。當熱敏電阻Rt溫度降低至設定值以下時，會再次觸發雙向晶閘管V導通，接通電加熱器RL進行加熱。這樣就可達到溫度自動控制的目的。

二、元器件的選擇電路中，熱敏電阻Rt可采用負溫度系數的MF12型或MF53型，也可以選擇不同阻值和其他型號的負溫度系數熱敏電阻，只要在所需控制的溫度條件下滿足Rt＋VR1＝2R4（）這一關系式即可。電位器VR1取得大一些能獲得較大的調節范圍，但靈敏度會下降。雙向晶閘管V也可根據負載電流的大小進行選擇。其他元件沒有特殊要求，根據電路圖給出參數來選擇。

三、制作和調試方法整個電路可安裝在一塊線路板上，一般不需要調試，時間間隔為1.1R2×C3,應該比加熱系統的熱時間常數選得小一些，但也不能太小，否則會因為雙向晶閘管V急速導通或關閉而造成過分的射頻干擾。安裝調試完后可裝入一個小塑料盒內，并將熱敏電阻Rt引出至測溫點即可。電路7 采用555時基電路的自動溫度控制器本電路通過溫度的變化可以對用電設備進行控制其運行的狀態。

一、電路工作原理電路原理如圖7所示。

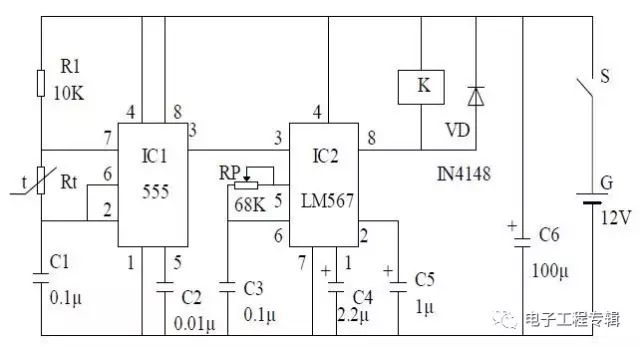

圖7 采用555時基電路的自動溫度控制器電路圖IC1 555集成電路接成自激多諧振蕩器，Rt為熱敏電阻，當環境溫度發生變化時，由電阻器R1、熱敏電阻器Rt、電容器C1組成的振蕩頻率將發生變化，頻率的變化通過集成電路IC1 555的3腳送入頻率解碼集成電路IC2 LM567的3腳，當輸入的頻率正好落在IC2集成電路的中心頻率時，8腳輸出一個低電平，使得繼電器K導通，觸點吸合，從而控制設備的通、斷，形成溫度控制電路的作用。

二、元器件的選擇IC1選用NE555、μA555、SL555等時基集成電路；IC2選用LM567頻率解碼集成電路；VD選用IN4148硅開關二極管； R1選用RTX—1/4W型碳膜電阻器。C1、C2、C3選用CT1瓷介電容器；C4、C5選用CD11—25V型的電解電容器；K選用工作電壓9V的JZC—22F小型中功率電磁繼電器；Rt可用常溫下為51KΩ的負溫度系數熱敏電阻器；RP可用WSW型有機實心微調可變電阻器。

三、制作與調試方法在制作過程中只要電路無誤，本電路很容易實現，如果元件性能良好，安裝后不需要調試即可用。電路8 采用CD4011的超溫監測自動控制電路該電路結構簡單，制作容易，由一只與非門和一只熱敏電阻組成測控電路和警笛聲發聲電路，由一只繼電器作為執行電路。

一、電路工作原理電路原理如圖8所示。

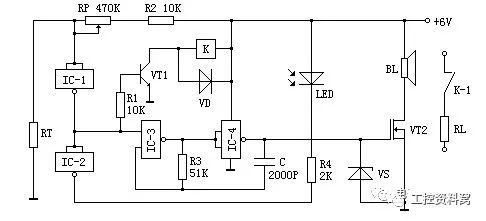

圖8 采用CD4011的超溫監測自動控制電路圖測溫電阻RT接在控制門D1的輸入端，它和電阻R1、R2及RP通過RP的分壓調節，使門D1的輸入電平為高電平，使D1輸出為低電平。

使用時，熱敏電阻RT安置于被控設備上，當被控設備溫度超過最高設定溫度時，由于RT阻值小，通過分壓電路的分壓，使D1輸入端的電壓變為低電平，經D1反相為高電平，該高電平一方面加至多諧振蕩器的控制端⑧，使多諧振蕩器起振，通過放大管放大后，由揚聲器發出警笛聲，同時也加至VT1的基極使其導通，繼電器吸和，通過繼電器的常閉觸點將被控設備的工作電源斷開；另一方面經D2反相為低電平后，發光之時管LED構成通路，LED發光指示。

二、元器件的選擇IC1選用CD4011；VD選用IN4001；VS為穩壓10V的穩壓管；VT1選用9013，VT2選用V40AT；電容C為2000P的陶瓷片電容；繼電器為4099型繼電器；RP選用470K普通可調電位器；電阻選用1/8或1/4W金屬膜電阻器，BL選用8Ω、0.5W電動揚聲器。

三、制作與調試方法將測溫電阻RT置于最高限制溫度下，調整RP，使其監測電路發出警笛聲并使繼電器吸和工作，然后使RT降溫，警笛聲應當停止。否則應反復調節RP，直至符合要求為止。電路9 數字溫度計電路本電路是通過應用AD590專用集成溫度傳感器制成的溫度計，具有結構簡單、使用可靠、精度高的特點。

一、電路工作原理電路原理如圖9所示。

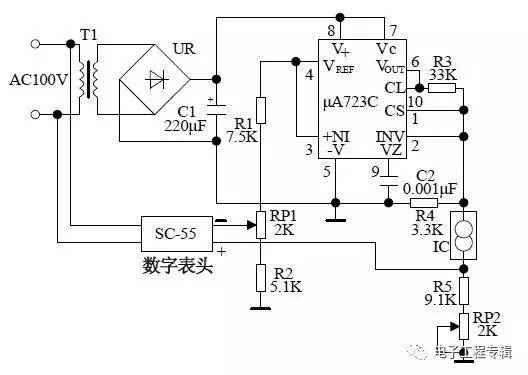

圖9 數字溫度計電路圖100V的交流電壓通過變壓器T1、整流橋堆UR和電容器C1后，得到一直流電壓，再通過可調穩壓器電路μA723C為溫度傳感器AD590提供穩定的工作電壓。AD590溫度傳感器是一種新型的電流輸出型溫度傳感器，由多個參數相同的三極管和電阻構成。當傳感器兩端加有某一特定的直流工作電壓時，如果該溫度傳感器的的溫度1攝氏度時，則傳感器的輸出電流變化1μA。傳感器的變化電流通過電阻器R5和可變電阻器RP2，轉換為電壓信號，輸出到數字表頭，通過數字表顯示出溫度的變化。

二、元器的件選擇集成電路IC選用AD590型溫度傳感器。本電路其它元器件沒有特殊要求，可根據電路圖給出參數來選擇。

三、制作和調試方法可通過改變電阻器R5和可變電阻器RP2的值，來改變輸出的靈敏度。電路10 熱帶魚缸水溫自動控制器熱帶魚缸水溫自動控制器通過運用負溫度系數熱敏電阻器作為感溫探頭，通過加熱氣對魚缸自動加熱。本電路暫態時間取得較小，有利于溫控精度，對各種大小魚缸都適用。

一、電路工作原理本電路圖如圖10所示。通過二極管VD2~VD5整流、電容器C2濾波后，給電路的控制部分提供了約12V的電壓。555時基電路接成單穩態觸發器，暫態為11s。設控制溫度為25oC，通過調節電位器RP使得RP + Rt = 2R1，Rt為負溫度系數的熱敏電阻。當溫度低于25oC時，Rt阻值升高，555時基電路的2腳為低電平，則3腳由低電平輸出變為高電平輸出，繼電器K導通，觸點吸合，加熱管開始加熱，直到溫度恢復到25oC時，Rt阻值變小，555時基電路的2腳處于高電平，3腳輸出低電平，繼電器K失電，觸點斷開，加熱停止。

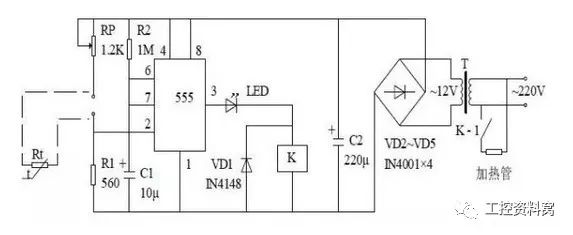

圖1 0 熱帶魚缸水溫自動控制器電路圖二、元器件的選擇IC選用NE555、μA555、SL555等時基集成電路；VD1選用IN4148硅開關二極管；LED選用普通發光二極管；VD2~VD5選用IN4001型硅整流二極管；Rt選用常溫下470Ω MF51型的負溫度系數熱敏電阻器；RP選用WSW有機實心微調電位器；R1、R2選用RXT—1/8W型碳膜電阻器；C1、C3選用CD11—16V型電解電容器；C2選用CT1瓷介電容器；K選用工作電壓12V的JZC—22F小型中功率電磁繼電器。

三、制作與調試方法溫度傳感探頭用塑料電線將熱敏電阻器Rt連接好，然后用環氧樹脂膠將焊接點與Rt一起密封，這樣就不怕水的侵蝕。在制作過程中只要電路無誤，本電路很容易實現，如果元件性能良好，安裝后不需要調試即可用。電路11 采用555時基電路的簡易長延時電路本電路和一般的定時電路相比是通過在555時基電路的5腳處加了一個二極管VD1，使得定時時間延長的特點。

一、電路工作原理電路原理如圖11所示。

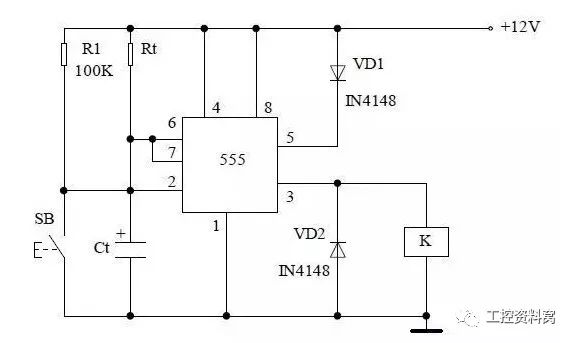

圖11 采用555時基電路的簡易長延時電路圖當按下按鈕SB時，12V的電源通過電阻器Rt向電容器Ct充電，使得6腳的電位不斷升高，當6腳的電位升到5腳的電位時，電路復位定時結束。由于在5腳串上了一個二極管VD1使得5腳電位上升，因此比一般接法（懸空或通過小電容接地）具有了更長時間的定時。

二、元器件的選擇555電路選用NE555、μA555、SL555等時基集成電路；二極管VT1、VT2選用4148型硅開關二極管；電阻器R1、Rt選用RTX—1/4W型碳膜電阻器；電容器Ct選用電解電容器；繼電器K可根據用電設備的需要選擇。

三、制作與調試方法電路定時時間可以通過調節電阻器Rt、電容器Ct的參數值來改變定時時間的長短。本電路結構簡單，只要按照電路圖焊接，選用的元器件無誤，都能正常工作。電路12 雙555時基電路長延時電路本電路通過使用2個555時基電路形成一個定時時間較長并且定時時間可調的定時電路。

一、電路工作原理電路原理如圖12所示。IC1 555時基電路接成占空比可調的自激多諧振蕩器。當按下按鈕SB后，12V的直流電壓加到電路中，由于電容器C6的電壓不能突變，使得IC2電路的2腳為低電平，IC2電路處于置位狀態，3腳輸出高電平，繼電器K得電，觸點K-1、K-2閉合，K-1觸點閉合后形成自鎖狀態，K-2觸點連接用電設備，達到控制用電設備通、斷的作用。

同時IC1 555時基電路開始形成振蕩，因此3腳交替輸出高、低電平。當3腳輸出高電平時，通過二極管VD3、電阻器R3對電容器C3充電。當3腳輸出低電平時，二極管VD3

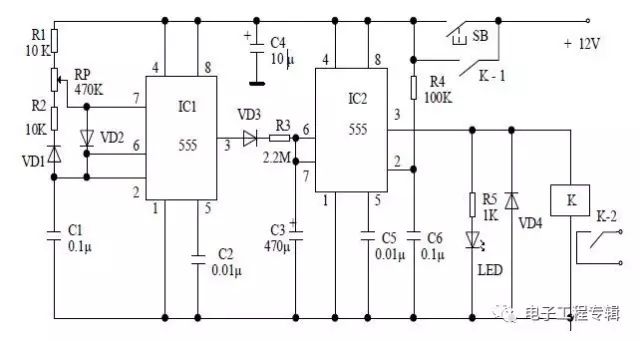

圖12 雙555時基電路長延時電路圖截止，C3沒有充電，因此只有在3腳為高電平時才對C3充電，所以電容器C3的充電時間較長。當電容器C3的電位升到2/3VDD時，IC2 555時基電路復位，3腳輸出低電平，繼電器K失電，觸點K-1、K-2斷開，恢復到初始狀態，為下次定時做好準備。

二、元器件的選擇IC1、IC2選用NE555、μA555、SL555等時基集成電路；VD1~VD4選用IN4148硅型開關二極管，發光二極管可選用一般的發光二極管；R1~R5選用RTX—1/4W型碳膜電阻器；電容器C1、C2、C5、C6選用CT1型瓷介電容器，C4選用CD11—16V電解電容器，C3選用漏電流極小的鉭電解電容器；RP可用WSW型有機實心微調可變電阻器；繼電器K選用JRX—13F型具有兩組轉換觸點的小型電磁繼電器。

三、制作與調試方法在調試中，可以調節可變電阻器RP改變IC1 555時基電路3腳輸出方波脈沖的占空比，從而改變定時器的定時時間。本電路結構簡單，只要按照電路圖焊接，選用的元器件無誤，都能正常工作。電路13 精確長延時電路該電路由CD4060組成定時器的時基電路，由電路產生的定時時基脈沖，通過內部分頻器分頻后輸出時基信號。在通過外設的分頻電路分頻，取得所需要的定時控制時間。

一、電路工作原理電路原理如圖13所示。通電后，時基振蕩器震蕩經過分頻后向外輸出時基信號。作為分頻器的IC2開始計數分頻。當計數到10時，Q4輸出高電平，該高電平經D1反相變為低電平使VT截止，繼電器斷電釋放，切斷被控電路工作電源。與此同時，D1輸出餓低電平經D2反相為高電平后加至IC2的CP端，使輸出端輸出的高電平保持。電路通電使IC1、IC2復位后，IC2的四個輸出端，均為低電平。而Q4輸出的低電平經D1反相變為高電平，通過R4使VT導通，繼電器通電吸和。這種工作狀態為開機接通、定時斷開狀態。

二、元器件選擇IC1選用CD4060，IC2選用CD4518，IC3選用CD4069；VT1選用9013、9014；C1選

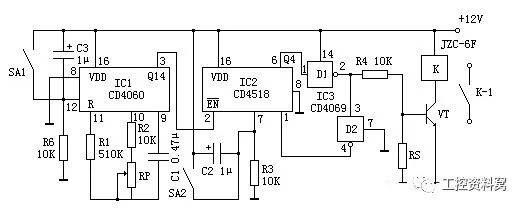

圖13 精確長延時電路圖用陶瓷片電容，C2和C3選用耐壓為15V的鋁電解電容；繼電器選用型號JZC-6F直流繼電器；RP選用200K普通可調電位器；電阻選用1/8或1/4W金屬膜電阻器，SA1和SA2為小型撥動開光。

三、制作與調試方法如果要改變開機斷開、定時狀態，可在輸出端D1和VT之間加入一級反相器。定時時間的長短，可通過RP來調整，也可根據二—十進制編碼的對應關系，通過對IC2的輸出端的連接來改變。本例電路定時范圍為：3min~1h。電路14 數字式長延時電路一般的長延時電路通常要借助電解電容器或高阻抗電路。這類延時電路的穩定性較差，延時的精度也不高。這里給出的是一種數字式長延時電路，完全摒棄了大電解電容和高阻抗電路，延時精確度高。

一、電路工作原理電路原理如圖14所示。

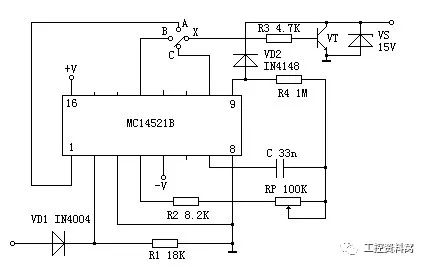

圖14 數字式長延時電路圖

電路的核心是集成塊MCI4521B，這是一個24級分頻電路，內含可構成振蕩電路的倒相器。如果將觸發輸入端接地或不加信號，則電路進入延時狀態，延時時間由范圍開關X和100KΩ電位器來調整。

若X與點A相接，延時為1分40秒至18分30秒，而X與B相接，延時為13分20秒至2小時28分。X接至C點時，延時為1小時47分至20小時。具體延時時間由100KΩ電位器調定。若需更長的延時，則可用大電容代替39nF電容。這時，延時可達一周以上。在觸發輸出端加正信號，則4521B內的分頻器復位。

二、元器件選擇與制作IC選用MCI4521B集成電路；Rl~R4均選用1/4W金屬膜電阻器；RP選用有機實心可變電阻器。C1選用陶瓷片電容器。VD1選用IN4004型硅整流二極管；VD2選用IN4148型硅開關二極管。VT選用BC337型硅三極管；VS選用1W、15V的硅穩壓二極管。按要求接好電路，基本無需調試即可正常工作。延時可靠穩定，建議由6～15V的穩壓電源供電。電路15 循環工作定時控制器該電路可設定設備的循環周期時間以及每次工作的時間，可以讓設備按照設定的時間不斷地循環工作，可應用于定時抽水、定時換氣、定時通風等控制場合。

一、電路工作原理電路原理如圖15所示。

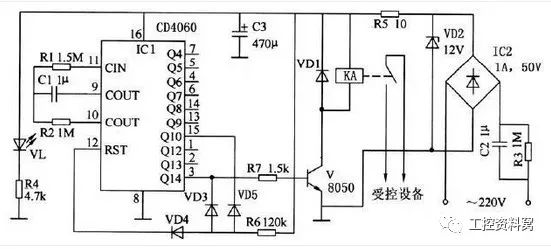

圖15 循環工作定時控制器電路原理圖電路通過電容C2和泄放電阻R3降壓后，經過橋堆IC2整流，VD2穩壓后，得到12V左右的直流電壓，為IC1及其它電路供電。IC1為14位二進制計數/分頻器集成電路，通過由R1、R2、C1和IC1的內部電路構成一定頻率的時鐘振蕩器，為IC1的定時提供時鐘脈沖。當電路通電后，首先進入設備的工作間隙等待時間，IC1內部通過對時鐘脈沖的計數和分頻實現延時，當計時時間到時（按圖中參數，約為3小時），IC1的Q14端輸出高電平，使三極管V導通，繼電器KA得點，驅動受控設備開始工作。此時，IC1又開始對設備工作時間進行計時，定時時間到時（按圖中參數，約為20分鐘），IC1的Q14端重新變為低電平，使V截止，設備停止工作。此時，IC1自動復位，又開始下一次計時，從而可以使設備按照設定時間進行定時循環工作。圖中VL為工作指示燈。

二、元器件選擇集成電路IC1選用14位二進制計數/分頻器集成電路CD4066，也可使用CC4066或其它功能相同的數字電路集成塊。IC2選用1A、50V的橋堆，也可用四只1N4007二極管接成。三極管V選用NPN型三極管8050，也可使用9013或3DG12等國產三極管。VD1選用整流二極管1N4007；VD1選用1W，12V的硅穩壓管，如1N4742；VD3～VD5使用開關二極管1N4148；VL選用普通發光二極管。電阻R1、R2、R4、R6和R7選用1/4W的金屬膜電阻器；R3和R5選用1/2W碳膜電阻器。C1選用滌綸或獨石電容器；C2選用耐壓為450V及以上的聚丙烯電容器；C3選用耐壓為16V的鋁電解電容器。KA選用線圈電壓為12V的微型繼電器，觸點容量根據受控設備的功率來確定。

三、制作與調試方法電路安裝完成后，一般無需調試即能正常工作。當需要調節控制時間時，可調節R1、和C1的參數；也可改變IC1輸出控制端（Q4～Q14）的位置來實現。電路16 多級循環定時控制器該電路是一個三級定時控制器，可用于控制三臺設備按照設定的時間依次循環工作，而且每臺設備的工作時間可以獨立調節，如果需要控制更多設備循環定時工作，只需要增加單元電路的數目即可。電路工作穩定、性能優良、性價比高、操作方便、適合個人和小型企業制作。可用于企業生產自動控制及彩燈控制，也可用于家用電器的趣味控制等。

一、電路工作原理電路原理如圖16所示。

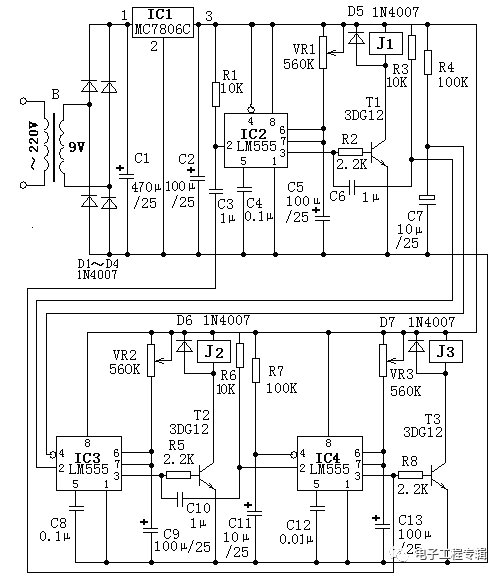

圖16 多級循環定時控制器電路圖電路中，由三個時基集成電路LM555組成三個單穩態電路，每個單穩態電路作為一個定時控制單元。三個單元共同完成三級循環定時控制功能。在接通電源的瞬間，由于555集成電路IC3和IC4的復位端4腳都接有時間常數較大的自動復位電路（分別由R4、C7和R7、C11組成），使IC3和IC4復位，它們的輸出端3腳就輸出低電平，使三極管T2、T3分別截止，繼電器J2、J3釋放。由于IC2復位端4腳直接接在電源正極，電源接通時電容C3上的電壓不能突變，IC2觸發端2腳得到觸發電壓，使其進入暫穩態，其3腳輸出高電平，三極管T1導通，繼電器J1吸合，J1觸頭可控制電器通電工作。同時電源經電位器VR1向電容C5充電，當C5上的電壓升高到電源電壓的三分之二（4V）時，IC2結束暫穩，其3腳輸出低電平使三極管T1截止，繼電器J1釋放，其觸頭控制的電器斷電停止工作。調節電位器VR1和電容C5的參數就可改變繼電器J1的吸合時間。在IC2輸出低電位的瞬間，由電容C6和電阻R3組成的微分電路，將在IC3的觸發端2腳產生負尖脈沖，觸發IC3進入暫穩態，其輸出端3腳輸出高電位，使三極管T2導通，繼電器J2吸合，其觸頭控制的電器通電工作。調節電位器VR2和電容C9的參數就可改暫穩態時間。當第二單元暫穩態結束時，由電容C10和電阻R6組成的微分電路，將在IC4的觸發端2腳產生負尖脈沖，觸發IC4進入暫穩態，其輸出端3腳輸出高電位，使三極管T3導通，繼電器J3吸合，其觸頭控制的電器通電工作。調節電位器VR3和電容C13的參數就可改暫穩態時間。當第三單元暫穩態結束時，經微分電路C3、R1去觸發第一單元電路，這樣依次循環來實現循環定時控制。

二、元器件選擇電路中，IC1為三端集成穩壓電路，選擇MC7806型； IC2、IC3、IC4采用LM555時基集成電路；繼電器J1、J2、J3要根據其控制電器的工作電流來選擇，但繼電器線圈額定電壓應為直流6V。其他元器件沒有特殊要求，按電路標注選擇即可。

三、制作與調試方法整個電路檢查接線無誤，通電就能正常工作，電路中的VR1、C5；VR2、C9；VR3、C13的參數分別決定三個單元電路的定時時間，按電路參數定時時間約為1.1RC秒。電路17 抗干擾定時器在運用555時基電路設計而成的定時器電路中，一般都將555時基電路連接成單穩態觸發器，這樣連接使得電路設計簡單，只需要幾個電阻器和電容器就能實現觸發功能，但同時也存在外部對555時基電路2腳的干擾問題，本電路巧妙的利用了555時基電路4腳的強制復位的功能來實現抗干擾的定時器電路。

一、電路工作原理電路原理如圖17所示。

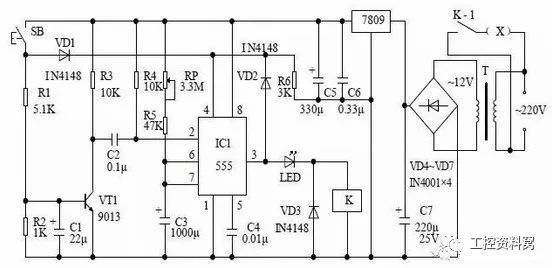

圖17 抗干擾定時器電路圖在SB斷開時，555時基電路的4腳通過電阻器R6與地相連，555時基電路被強制復位。此時，無論2腳受到多大的干擾，555時基電路都不工作。當按下按鈕B后，電源通過二極管VD1加到4腳一個高電平，時基電路的強制復位功能解除，同時電源通過電阻器R1加到三極管VT1的基極上，使得VT1導通，電容器C2通過與VT1集電極相連后向IC電路的2腳輸出一個低電平，IC翻轉置位，3腳輸出高電平，發光二極管點亮、繼電器K得電，觸點K-1閉合，插座對外供電，同時3腳的高電平通過VD2向4腳輸出一個高電平使得電路自鎖。當暫態結束后，電路翻回穩態，3腳輸出低電平，繼電器K失電，觸頭K-1斷開，電路恢復到初始狀態。

二、元器件的選擇IC1 555時基電路選用NE555、μA555、SL555等時基集成電路；R1~R7選用RTX—1/4W型碳膜電阻器；RP可用WSW型有機實心微調可變電阻器；C2、C4、C5、C6選用CT1型瓷介電容器，C1、C3、C7選用CD11—16V電解電容器；二極管VD1、VD2、VD3選用IN4148硅型開關二極管，VD4~VD7選用IN4001硅型普通整流二極管；繼電器K可根據用電設備的需要選擇；三端集成穩壓器選用7809型三端集成穩壓電路。

三、制作與調試方法在電路的調試階段，電路的定時時間可以通過T=1.1（RRP＋R5）×C3估算，所以需要改變定時時間可以通過調節可變電阻器來實現。電路18 采用555集成電路的簡易光電控制器該光電控制器以555時基集成電路為核心，控制方式比較簡單，使用可靠、壽命長，是一種價格低、體積小、便于自制的光電控制開關電路。可用于工業生產和家用電器等的控制。

一、電路工作原理電路原理如圖18所示。無光照射時，光敏電阻RG的阻值很大（1MΩ以上），555時基集成電路的2腳、6腳電壓約為電源電壓的1/2（6V），3腳輸出低電平，KA線圈無電，繼電器釋放。當有光線照射到光敏電阻RG上時，RG阻值會大幅下降（小于10KΩ），555的2腳、6

圖18 采用555集成電路的簡易光電控制器電路圖腳電壓降到電源電壓的1/3（4V）以下，3腳輸出高電平，KA線圈得電，繼電器吸合，即使光照消失，KA仍保持吸合狀態。

其后，如再有光線照射到光敏電阻RG上，則電容C1儲存的電壓通過RG加到555的6腳，使6腳的電壓大于電源電壓的2/3（8V），3腳輸出低電平，KA線圈失電，繼電器釋放，電路恢復到原始狀態。光敏電阻RG每受光照射一次，電路的開關狀態就轉換一次。

二、元器件選擇及制作調試IC用NE555集成電路， RG應選用亮電阻值≤10KΩ；暗電阻值≥1MΩ的光敏電阻，其他元件無特殊要求，各元件參數見電路圖。該電路安裝完后裝入一小塑料盒內，將光敏電阻RG外露，不需要調試就可正常工作。電路 19 采用功率開關集成電路TWH8751的路燈自動控制器本例介紹的光控路燈，在白天不工作，夜晚能自動點亮，可用于街道或農村場院等場合。一、電路工作原理電路原理如圖19所示。該光控路燈電路由電源電路和光控電路組成，如圖所示。電源電路由電源變壓器T、整流二極管VDl-VD4和濾波電容器C組成。光控電路由光敏電阻器RG、電阻器R1、R2、可變電阻器RP、電子開關集成電路IC、繼電器K和二極管VD5組成。交流220V電壓經T降壓、VDl-VD4整流和C濾波后，為光控電路提供+l2V工作電源。白天，RG受光照射而呈低阻狀態，使IC的2腳 (選通端)和4腳 (輸出端)均為高電平，其內部的電子開關處于截止狀態，K不吸合，路燈EL不亮。夜晚，RC無光照射呈高阻狀態，IC的2腳變為低電平，其內部的電子開關接通，EL點亮。調節RP的阻值，可改變光控的靈敏度。

圖19 采用功率開關集成電路TWH8751的路燈自動控制器電路圖二、元器件選擇Rl和R2選用1/4W金屬膜電阻器或碳膜電阻器。RP選用實心可變電阻器。RG選用RG45系列的光敏電阻器。C選用耐壓值為16V的鋁電解電容器。VDl-VD5選用1N400l或lN4007型硅整流二極管。IC選用TWH8751型電子開關集成電路。K選用JZX-22F型 (觸頭電流負荷為IOA)l2V直流繼電器，可將其兩組常開觸頭并聯使用。T選用3-5W、二次電壓為l2V的電源變壓器。

三、制作與調試方法制作時可自制印刷電路板，也可使用萬能印刷電路板，電路安裝完成后，只要線路正確，一般無需調試即可正常使用。電路20 采用雙D觸發器CD4013的路燈控制器本例介紹的光控路燈采用CD4013雙D觸發器集成電路，電路結構簡單、容易制作、工作穩定可靠。

一、電路工作原理電路原理如圖20所示。

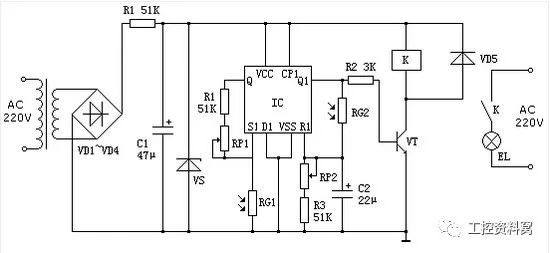

圖20 采用雙D觸發器CD4013的路燈控制器電路圖該光控路燈電路由電源電路、光控電路和控制執行電路組成。交流220V電壓經VD1~VD4整流、R1限流、C1濾波及VS穩壓后，為光控電路和執行電路提供+12V工作電壓。

白天，RG1和RG2受光照射而呈低阻狀態，IC的S1端為低電平，R1端為高電平，1端輸出低電平，VT處于截止狀態，K處于釋放狀態，照明燈EL不亮。夜晚，RG1和RG2因無光照射或光照變弱而阻值增大，使IC的S1端變為高電平，R1端變為低電平，Q1端輸出高電平，VT飽和導通，K通電吸和，其常開觸頭接通，EL點亮。

天亮后，RG1和RG2阻值下降，IC的Q1端又輸出低電平，VT截止，K釋放，EL熄滅。

二、元器件選擇IC選用CD4013或CC4013型雙D觸發器集成電路，VT選用8050或9014型硅NPN晶體管；RG1和RG2選用MG45系列的光敏電阻器；VD1~VD5均選用IN4007或IN4004型整流二極管。VS選用1W、12V穩壓管，C1選用耐壓25V的鋁電解電容，C2選用耐壓16V的鋁電解電容，RP1和RP2選用普通電位器，R1選用2W的金屬膜電阻器，R2~R4選用普通1/8或1/4W金屬膜電阻器,K選用12V直流繼電器，其觸頭電流容量視EL功率而定。

三、制作與調試方法電路元件選擇正確，焊接無誤后，即可使用，調節RP1和RP2的阻值，可以調節光控的靈敏度。電路21 使用氖燈的單鍵觸摸開關觸摸式照明開關是一種非常實用的電子開關，用手觸摸一下導電片，就能實現開關動作，使用方便可靠、電路簡單、性能穩定、壽命長、節電效果明顯。適合于愛好者自制。

一、電路工作原理電路原理如圖21所示。

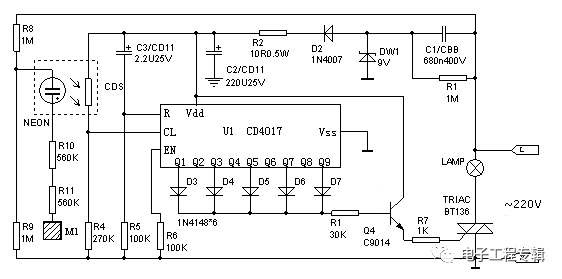

圖21 使用氖燈的單鍵觸摸開關電路圖接通電源后，因C3、R5的微分作用，CD4017自動復位清零，插座為斷電狀態。當人手觸摸M1后，氖燈發光，CDS的阻值減小使U1的CL端變為高電平，Q1由此輸出高電平，使TRIAC導通點亮燈泡。當人手再一次觸摸M1后，U17計數一次，Q1變為低電平，Q2輸出高電平，依次類推，從而實現觸摸開關功能。市電兩輸入線分別通過R8、R9接至觸摸電路，因此安裝時無需區分相線、零線。CDS的亮阻為20K，暗阻大于2MΩ。

二、元器件選擇與調試IC選用CD4017集成電路；可控硅選用BT13；VT選用9014，C1選用耐壓值為400V的聚丙烯電容器；C2、C3均選用耐壓值為25V的鋁電解電容器，DW1選用1W、9V的硅穩壓二極管。電阻選用1/4W或1/8W金屬膜電阻器或碳膜電阻器。電路安裝完成后，只要線路正確，一般無需調試即可正常使用。電路22 雙鍵觸摸式照明燈本電路圖使用兩個觸摸電極片，分別代替在實際生活中的開和關控制。

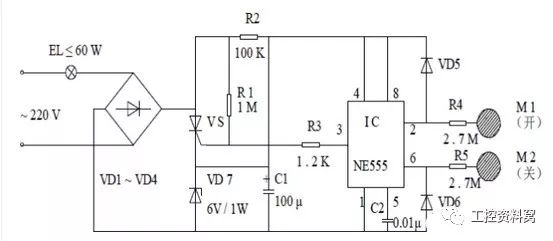

一、電路工作原理雙觸摸式照明開關電路如圖22所示。VS與VD7構成了開關回路。當人觸摸到M1（開）電極片時，人體通過R4、VD5整流后給IC NE555集成電路的2腳一個低電平信號（此時IC NE555集成電路接為RS觸發器），輸出腳3輸出高電平，通過R3后觸發VS的門極，VS導通，電燈點亮。當人觸摸到M2（關）電極片時，人體通過R5、VD6整流后給IC NE555集成電路的6腳一個低電平信號，輸出腳3輸出低電平，R1提供的正向觸發電壓被R3通過集成電路的3腳對地短路，VS失去觸發電壓，當交流過零時即關斷，電燈熄滅。

二、元器件選擇IC選用NE 555型集成電路；VS選用2N6565型普通塑封小型單向晶閘管；VD1~VD4選

圖22 雙鍵觸摸式照明燈電路圖用IN4007硅整流二極管；VD7選用6.2V、1W的2CW105硅穩壓二極管；VD6、VD7選用IN4148型硅開關二極管；R1~R5均選用RTX—1/8W型碳膜電阻器；C1選用CD11—16V型電解電容；C2選用C＇I＇I型瓷介電容器。

三、制作與調試方法本電路結構簡單、使用方便，只要焊接正確，選用元件正確都能正常工作。由于本電路負載的能力受到穩壓管VD7的限制，所以負載的功率不宜大于60W。電路23 觸摸式延時照明燈本電路安裝在家里的臺燈上具有觸摸自熄滅的功能，在過道或家里的臥室中，只要用手摸下臺燈上的金屬裝飾，臺燈就會自動點亮，幾分鐘后，它自動熄滅，對夜間照明提供了方便。

一、電路工作原理電路原理如圖23所示。

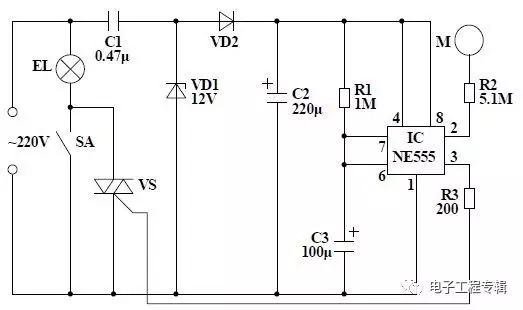

圖23 觸摸式延時照明燈電路圖在閉合SA時，臺燈點亮，不受延時控制電路的控制。當斷開SA時，如果觸摸到電極片M時，通過R2將使得IC NE555集成電路的2腳的低電平觸發端，3腳翻轉為高電平，觸發VS導通，臺燈被點亮。此時，C3開始充電，當充電結束后，6腳變為高電平，3腳翻轉為低電平，VS由于失去觸發電流而處于截至狀態，臺燈熄滅。220V的交流電壓經過C1、VD2、VD1、C2后，使得C2兩端能輸出12V的直流電壓，供給集成電路IC。

二、元器件選擇IC集成電路選NE555；VS選用觸發電流較小的小型塑封的MAC9A4A雙向晶閘管；VD2選用12V、0.5W型2CW60穩壓二極管；VD1選用IN4004硅整流二極管；R2選用RJ—1/4W型金屬膜電阻器；R1、R3選用RTX—1/8W碳膜型電阻器；C1選用CBB/3—400V型聚丙烯電容器；C2、C3選用CD11—16V型電解電容器。

三、制作與調試方法本電路結構簡單，只要焊接正確，元器件選用正確都能正常工作。通過調節R1、C3可以調節臺燈發光的時間。電路24 家用簡易閃爍壁燈控制器現代家庭使用裝飾性壁燈越來越普遍，但一般市售的壁燈都不會閃爍，本文所介紹的電路制作容易，用來改造一種市售的雙頭壁燈，可使兩燈輪流發光、用于生日、節日、婚禮等喜慶場合，可增不少樂趣。

一、電路工作原理電路原理如圖24所示。D1、D2、R1、C3組成簡易電阻降壓半波整流穩壓電路，輸出約12V直流電給IC供電。與非門Ⅰ、Ⅱ組成多諧振蕩器，通過調節RP1、RP2可改變振蕩頻率。D3起隔離作用，防止調整RP1時影響RP2設定的時間。電路起振后，與非門輸出端就交替輸出高電平和低電平。當③腳輸出高電平時，晶閘管VS1觸發導通，A燈亮，此時④腳為低電平，B燈不亮；當③腳輸出低電平時，晶閘管VS1關斷，A燈滅，此時④腳為高電平，晶閘管VS2觸發導通，B燈亮。C1、C2的作用是消除干擾，防止誤觸發。

二、元器件選擇IC為2輸入四與非門CD4011，這里只選用其中兩個門，另兩個不用。VS1、VS2可用小型塑封晶閘管MCR100－8。燈A、B最好選用兩種不同顏色的燈，這樣閃爍起來更美觀。圖24 家用簡易閃爍壁燈控制器電路圖電阻選用1/4W或1/8W金屬膜電阻器或碳膜電阻器，其它元器件均無特殊要求，可按圖標示選用。三、制作與調試方法調試可根據自己的愛好先調節RP2，設定一個時間，再調節RP1使兩燈閃光周期相等。取得合適的閃爍頻率之后，再把線路板放在壁燈底座里即成。電路25 自動應急燈電路本例介紹的自動應急燈，在白天或夜晚有燈光時不工作，當夜晚關燈后或停電時能自動點亮，延時一段時間后能自動熄滅。一、電路工作原理電路原理如圖25所示。

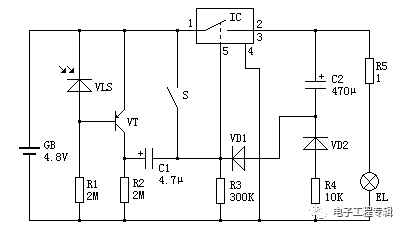

圖25 自動應急燈電路圖該自動應急燈電路由光控燈電路、電子開關電路和延時照明電路組成。在白天或晚上有燈光時，光敏二極管VLS受光照射而呈低阻狀態，VT截止，IC內部的電子開關因⑤腳電壓為0V而處于關短狀態，EL不亮。此時整機的耗電極低。當夜晚光線由強逐漸變弱時，VLS的內阻也開始緩慢的增大，VT由截止轉入導通狀態，R2上的電壓也逐漸增大，但由于C1的隔直流作用，此緩慢變化的電壓仍不能使IC的⑤腳電壓高于1.6V，故EL仍不會點亮。若晚上關燈或停電時，光線突然變得很弱，則VLS呈高阻狀態，VT迅速飽和導通，在R2上產生較大的電壓降。由于C1上電壓不能突變，故在IC的⑤腳上產生一個大于1.6V的觸發電壓，使IC內部的電子開關接通，EL通電點亮。與此同時，+4.8V電壓通過R3、VD1和IC對C2充電，以保證即使VT截止，IC的⑤腳仍會有1.6V以上的電壓，IC內部的電子開關仍維持接通狀態，EL仍維持點亮。隨著C2的充電，IC的⑤腳電壓逐漸降低，當該電壓低于1.6V時，IC內部的電子開關關斷，EL熄滅，C2通過R5、EL、R4和VD2放電，為下次工作做準備。若將S接通，該應急燈可用于停電時的連續照明。

二、元器件選擇及調試IC選用TWH8778型電子開關集成電路，VT選用9015或8550型硅PNP晶體管；VLS選用2DU系列的光敏二極管；VD1和VD2均選用IN4007或IN4148型整流二極管。C1和C2選用耐壓10V以上鋁電解電容，R1~R4選用普通1/8或1/4W金屬膜電阻器,R5選用1W的金屬膜電阻器，EL 選用3.8V、0.3A的手電筒用小電珠，S選用小型撥動式開關，GB用電池供電。全部電路按圖安裝完畢后即可正常工作，無需調試。電路26 12V供電的電子節能燈本設計采用12V蓄電池供電，可點亮節能燈，在無市電或停電的場合非常實用。一、電路工作原理電路原理如圖26所示。

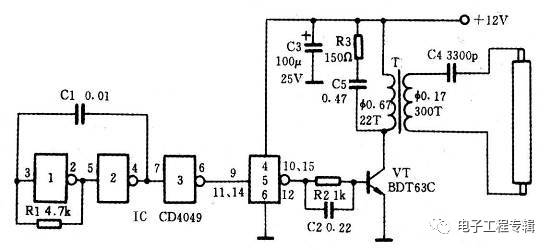

圖 26 12V供電電子節能燈電路原理圖圖中IC是CMOS反相器，其內部非門1、2與R1和C1組成頻率為15KHz的方波發生器。經IC內部非門3緩沖后，送入內部非門4、5和6，三個非門的輸入、輸出端并聯一起推動逆變管VT工作，以增大激勵電流。經VT放大后的方波電壓通過T和C4等元件組成的諧振升壓電路后，可達到350V左右的空載電壓，并形成近似正弦波的電流，可點燃5～18W的節能燈。

二、元器件選擇集成電路IC選用CMOS反相器CD4049，容易起振，且振幅大。 VT選用BDT63C型達林頓三極管，也可使用類似型號或用復合管代替，要求耐壓500V、最大集電極電流5A、截止頻率10MHz以上。諧振變壓器T采用6.5×6 EI型鐵氧體磁芯，初級用Φ0.67高強度漆包線繞22匝，次級用Φ0.17高強度漆包線繞300匝。電阻R可選用普通1/8或1/4W碳膜電阻器。電容C1、C2和C5選用瓷介電容或滌綸電容；C3選用普通鋁電解電容器；C4選用聚丙烯電容，要求耐壓為250V以上。電路采用12V供電，可使用蓄電池，如摩托車電瓶來供電。

三、制作與調試方法制作時可自制印刷電路板，也可使用萬能印刷電路板，電路板尺寸大概在58mm×35mm，電路安裝完成后，要對T和C4進行認真調節，不斷調節變壓器T的磁芯空氣隙和C4容量，C4調節范圍在2200pF～6800pF，一般節能燈功率越大，變壓器T的磁芯空氣隙也要調大。經過調節，直至使節能燈得到最佳亮度。另外，應注意通斷電路時應控制電源正極，而不要控制負極，否則易使VT擊穿。電路27 高響度警音發生器本警音發生器電路簡單，工作性能穩定可靠，工作電壓6V-12V，適合在汽車、摩托車上作警笛使用。一、電路工作原理電路原理如圖27所示。

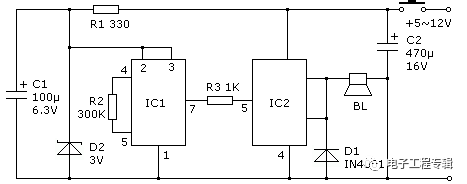

圖27 高響度警音發生器電路圖本電路主要由發聲集成電路KD～9561和開關集成電路TWH8778組成，工作時，由KD-9561輸出警音信號，經TWH8778大電流開關集成電路處理放大后，推動揚聲器發出洪亮的報警聲。

二、元器件的選擇IC用KD-9561發聲IC，也可以選用KD-9562發聲IC，按要求接線使之發出警音報警信號。IC2選用TWH8778開關電路，當電源電壓為12V時，喇叭BL應選擇8Ω、3W以上的揚聲器或專用號筒式揚聲器，限流電阻R1的阻值300Ω～510Ω，D2選用3V穩壓管，D1為電路保護二極管，可以選用1N4001。

三、制作和調試方法電路安裝完成后，只要線路正確，一般無需調試即可正常使用。電路28 電子仿聲驅鼠器貓是老鼠的天敵，利用電子裝置來模擬貓叫聲驅鼠是一種有效的方法。由于是電子裝置，貓叫聲可大可小，可快可慢，間隔時間可長可短，且電路結構簡單、成本低廉，適合電子愛好者自制用于家庭。一、電路工作原理電路工作原理如圖28所示。

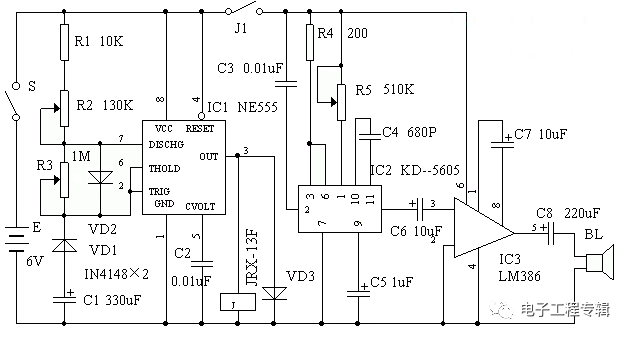

圖28 電子仿聲驅鼠器電路圖由時間控制電路、貓叫聲發生電路、功率放大電路等組成。時間控制電路是由時基電路IC1 NE555及其外圍阻容元件、二極管等組成。它是一個占空比可調的脈沖振蕩器，其占空比由R2和R3控制。貓叫聲發生電路由一塊CMOS集成電路IC2 KD－5605擔任，利用存貯技術將貓叫聲固化在電路內部。功率放大器采用價廉物美的通用小功率音頻放大集成電路IC3 LM386，它的特點是外圍元件極少，電壓范圍寬，失真度小，裝配簡單。

合上電源開關S，IC1便通電工作，在IC1的輸出端③腳上不斷有脈沖輸出。有脈沖時，繼電器J勵磁吸合，其常開觸點J1接通，使后級電路獲得電源而工作，發生貓叫聲，每觸發一次IC2，就有一聲貓叫輸出，經IC3功率放大后，推動揚聲器BL發出宏亮逼真的聲音。使老鼠們聞聲喪膽，達到驅鼠的目的。

二、元器件的選擇IC1選用555型時基集成電路；IC2選用KD－5605音效集成電路；IC3選用LM368。繼電器選用JRX-13F小型繼電器，喇叭BL應選擇8Ω、3W以上的揚聲器或專用號筒式揚聲器，其余器件吳特殊要求。

三、制作和調試方法電路安裝完成后，只要線路正確，一般無需調試即可正常使用。電路29 由HY560構成的語音錄放電路本電路是一個簡易的錄音電路，具有體積小、省電、并且不需要磁帶的簡易錄音電路。一、電路工作原理電路原理如圖29所示。本電路時通過應用一塊全電子數碼錄音集成電路HY560來實現電路功能的，HY560的

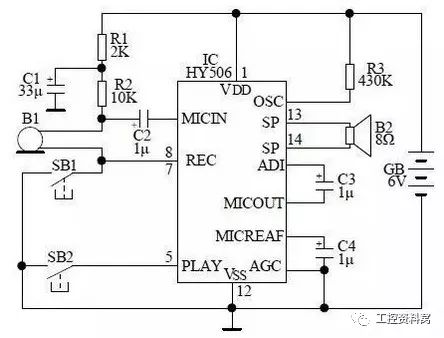

圖 29 由HY560構成的語音錄放電路圖內部含有：話筒放大電路、自動增益控制電路、模/數轉換電路、數/模轉換電路、靜態存儲器、邏輯控制電路、音頻放大器等單元組成。在使用時，按下SB1（錄音按鈕），聲音信號將由話筒B1接受，并轉換為電信號，經話筒放大電路后，再轉換為數字信號存儲到靜態存儲器中。當按下按鈕SB2（放音按鈕）時，從靜態存儲器中把所存的數字錄音信號取出，通過數/模轉換電路后，把數字信號轉換為模擬信號（電信號），經音頻放大電路后，去驅動揚聲器，從而發出聲音。

二、元器的件選擇本電路元器件沒有特殊要求，可根據電路圖給出參數來選擇。

三、制作和調試方法組裝后無須調試即可使用。電路30 閃爍燈光門鈴電路閃爍燈光門鈴不僅具有門鈴的聲音還可以通過家里的門燈發出閃爍的燈光，適合用于室內嘈雜環境時使用，也適用于有聾啞人的家庭。

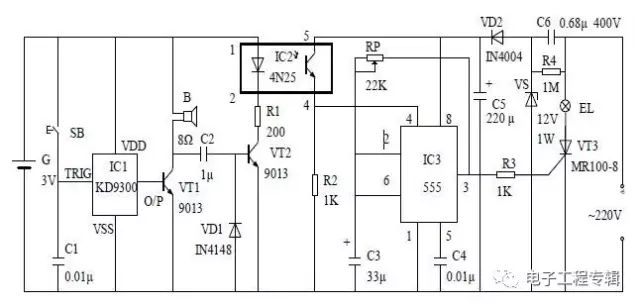

一、電路工作原理電路原理如圖30所示。由基本的門鈴電路和燈光、聲音延遲控制電路兩部分組成。按下門鈴按鈕SB，IC1 KD9300音樂集成電路的TRIG端得到一個高電平，O/P輸出音樂集成電路中所儲存的音樂信號，并通過三極管VT 9013的放大后從揚聲器B中發出音樂。三極管VT1組成的放大電路通過集電極向三極管VT2基極輸入一個放大信號，在二極管VD1的整流作用下，使得三極管VT2飽和導通。光耦合器IC2中的發光二極管發出亮光，使得光耦合器的4、5腳之間呈現低阻抗性，使得IC3 555時基電路的4腳為高電平，IC3電路電路開始起桭（IC3 555時基電路接成低頻自激振蕩），3腳輸出低頻方波脈沖，通過R3觸發晶閘管VT3的門極，VT3導通，門燈開始閃爍。當音樂播完后，揚聲器B停止發聲，三極管VT1、VT2截止，使得IC2光耦合電路的4、5腳之間呈現高阻抗性，則IC3 555時基電路的4腳為低電平，使得555電路處于強制復位狀態，此時3腳輸出低電平，晶閘管VT3在交流過零時截止，門燈熄滅。此時電路處于等待下次按鈕SB按下的初始狀態。

圖30 閃爍燈光門鈴電路圖二、元器件的選擇555集成電路選用NE555、μA555、SL555等時基集成電路；IC1選用普通的門鈴芯片如KD9300；光耦合器選用4N25型光耦合器；三極管VT1、VT2選用硅NPN型9013，要求β≥100；電阻器可選用RTX—1/4W型碳膜電阻器；晶閘管VT3選用MR100—8型；揚聲器選用Φ27mm×9mm、8Ω、0.1W超薄微型動圈式揚聲器；C1、C2、C4選用瓷介電容器；C3、C5選用電解電容器；C6選用CBB—400型聚丙烯電容器；VD1選用IN4004型硅整流二極管；VS選用12V、1W的2CW105硅穩壓二極管。
