對于西門子S7-300/400系列的PLC來說，CPU的循環掃描時間還跟指令無關，但是對于S7-1500系列的PLC來說，使用擴展指令程序傳輸數據的程序可能導致循環時間的增加。

循環時間由什么組成？

——四部分：

①主循環程序完整處理時間

②中斷主循環程序，執行更高優先級程序的處理時間（當前循環周期）

③更新過程映像區所需時間

④操作系統通信過程所需時間

異步指令會產生通信負荷，因此會導致循環周期的波動。所有的訪問存儲卡 (SIMATIC Memory Card, SMC) 的異步指令都能導致循環周期的波動。這種波動取決于：

①存儲卡的版本或者類型

②數據容量

③文件的數量和大小

④每一個目錄下的文件數量

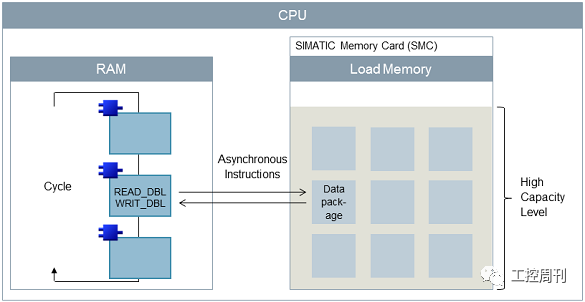

比如，下圖中異步指令 "READ_DBL"和 "WRIT_DBL" 訪問裝載存儲區 (SMC)。存儲卡SMC已達到自己的存儲極限，這會增加斷電時對于數據一致性保護的管理負荷，導致對存儲卡讀寫性能的損失，然后引起循環周期增加。

如何解決呢？

①使用大容量存儲卡

②如果使用循環中斷OB，必要的話，增加它的時鐘周期(比如從5 ms到30 ms)。

③如果程序中包括了很多異步指令（READ_DBL），不要配置STEP 7（TIA博途）程序循環監控時間限制。
