EL5378系列700MHz高帶寬放大器應用筆記
簡介
EL5178 和 EL5378 是單通道和三通道高帶寬放大器，輸出為差分形式。它們主要針對在分量視頻應用中驅動雙絞線等應用。輸入可以是單端或差分形式，但輸出始終是差分形式。在 EL5178 和 EL5378 上，兩個反饋輸入使用戶能夠設置每個器件的增益（穩定在最小增益為 2 時）。每個通道的輸出共模電平由相關的 REF 引腳設置，該引腳具有超過 110MHz 的 -3dB 帶寬。通常，這些引腳接地，但可以連接到任何電壓基準。所有輸出均具有短路保護功能，可承受臨時過載情況。EL5178 采用 8 引腳 MSOP 和 SOIC 封裝，EL5378 采用 28 引腳 QSOP 封裝。所有產品均指定在 -40°C 至 +85°C 的整個溫度范圍內工作。
下載：*附件：EL5378系列700MHz高帶寬放大器應用筆記.pdf

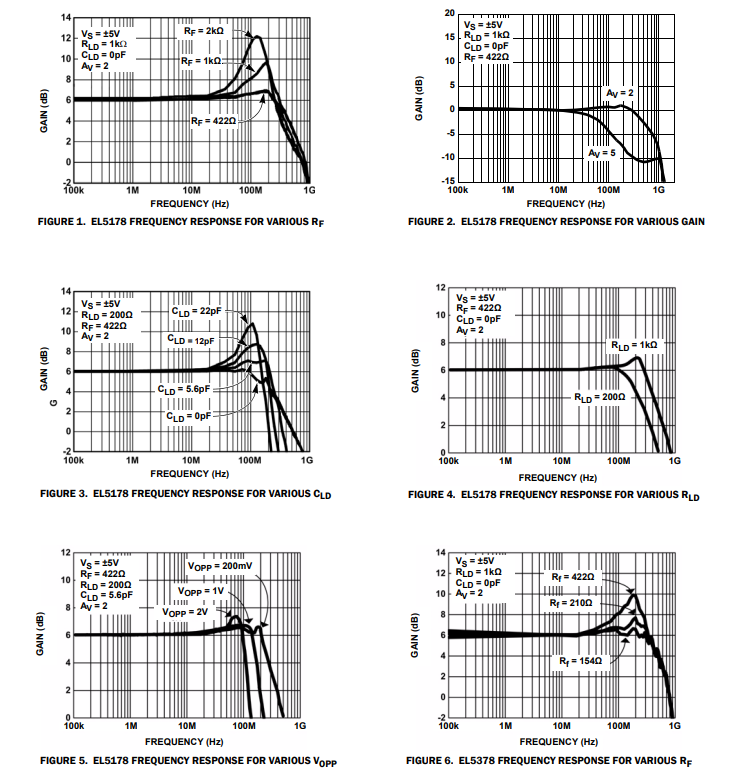

特性
- 全差分輸入、輸出和反饋
- 差分輸入范圍 ±2.3V
- 700MHz 3dB 帶寬
- 1000V/μs 轉換速率
- 5MHz 和 20MHz 時的低失真
- 單 5V 或雙 ±5V 電源
- 60mA 最大輸出電流
- 低功耗 - 每通道 12.5mA
- 無鉛（符合 RoHS 標準）
應用
