隨著半導體行業的不斷發展，半導體芯片制造工業不斷推進，其工藝的水平直接決定了芯片生產的質量和效率。薄膜沉積是芯片制造前道工藝中的核心工藝之一，是決定薄膜性能的關鍵。為了幫助半導體薄膜沉積系統更好、更高效的運行，電壓放大器與壓電納米定位臺系統在其中作用功不可沒，今天Aigtek安泰電子就為大家具體分享一下。

半導體薄膜沉積，其作用是通過物理或化學的方法將金屬薄膜（如鋁、銅、鎢、鈦等）和氧化物（如二氧化硅、氮化硅）等材料重復堆疊沉積在晶圓表面，薄膜的厚度范圍在納米級到微米級，在這些薄膜上可以進行光刻、刻蝕等工藝，最終形成各層電路結構。

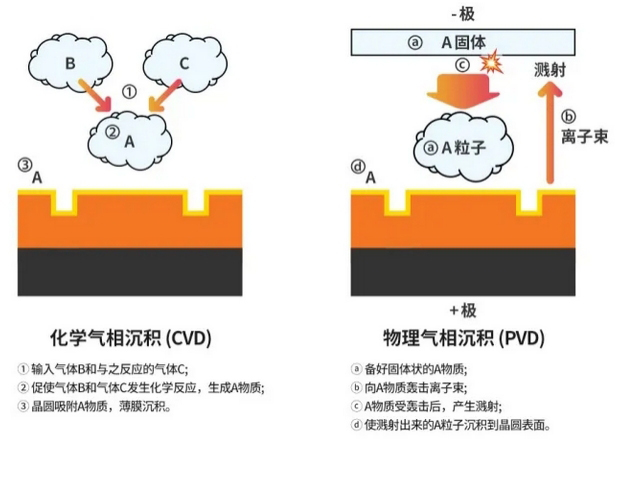

薄膜沉積設備按照工藝原理不同可分為PVD、CVD及ALD設備，分別對應物理氣相沉積（PVD）、化學氣相沉積（CVD）和原子層沉積（ALD）三種工藝原理。

由于芯片制程所用晶圓尺寸不斷增加，而最小特征尺寸不斷減小，這對于薄膜性能參數精細化要求大幅提高，均勻度、臺階覆蓋率、溝槽填充成為衡量薄膜沉積質量的重要指標，所以薄膜沉積設備需集成高電壓大功率的驅動、超高精密運動部件來實現晶圓表面薄膜沉積，幫助改善制造工藝，提高良品率。

電壓放大器在該系統中的作用

（1）控制薄膜沉積厚度和均勻性

在半導體薄膜沉積過程中，需要精確控制薄膜的厚度和均勻性。電壓放大器可以通過調節沉積過程中的電壓，實現對薄膜厚度的控制。同時，通過設計適當的放大器電路，可以實現對薄膜均勻性的控制。

（2）提高沉積速率和效率

電壓放大器可以通過提高沉積過程中的電流密度，從而提高沉積速率和效率。這不僅可以縮短沉積時間，降低生產成本，還可以提高薄膜的結晶質量和性能。

（3）優化薄膜結構和性能

電壓放大器的輸出信號可以調制沉積過程中的反應氣體流量、溫度等參數，從而實現對薄膜結構和性能的優化。例如，通過調制反應氣體的流量，可以控制薄膜中的摻雜濃度和分布，進一步提高器件的性能。

（4）實時監測和控制沉積過程

電壓放大器可以用于實時監測和控制沉積過程。通過檢測放大器的輸出信號，可以獲取薄膜生長過程中的各種信息，如厚度、組分、應力等。這些信息可以用于實時調整沉積條件，保證沉積過程的穩定性和可靠性。

壓電壓電納米定位臺在該系統中的作用

它在該系統中也有著重要作用，首先它可以控制薄膜厚度和均勻性，并提高沉積速率，改善薄膜質量；其次，使用該設備可以實現納米級加工，并很好地調整晶圓、加熱盤和噴淋板位置，使三者同心放置；最后，加熱盤多角度運動，使薄膜沉積更均勻。

ATA-2088高壓放大器

ATA-2088高壓放大器除了在納米定位臺驅動，及半導體薄膜沉積系統中有良好應用，還在超聲測試、無損檢測、驅動壓電陶瓷、介電電泳細胞分選、超聲霧化、超聲聚焦等眾多尖端科技研究中應用廣泛。

西安安泰電子是專業從事功率放大器、高壓放大器、功率放大器模塊、功率信號源、射頻功率放大器、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。電壓放大器https://www.aigtek.com/products/bk-dyfdq.html
