TPS735 低壓差（LDO）低功耗線性穩壓器可提供出色的交流性能和極低的接地電流。該器件具有高電源抑制比（PSRR）、低噪聲、快速啟動以及出色的線路和負載瞬態響應，同時消耗 45μA（典型值）的極低接地電流。

TPS735 器件在采用陶瓷電容器時保持穩定，并采用先進的 BiCMOS 制造工藝，在 500mA 輸出時產生 280mV 的典型壓差。TPS735 器件使用精密電壓基準和反饋環路，可實現 2% （V 外 > 2.2 V）在所有負載、線路、過程和溫度變化范圍內。該設備完全指定于 T J = –40°C 至 +125°C，采用扁平 3 mm × 3 mm SON-8 封裝和 2 mm × 2 mm WSON-6 封裝。
*附件：TPS735 500mA、低靜態電流、低噪聲、高 PSRR、低壓差線性穩壓器數據表.pdf

特性

輸入電壓：2.7 V 至 6.5 V
具有 EN 的 500mA 低壓差穩壓器
低 I Q ：45 μA
提供多種輸出電壓版本：
- 1.2 V 至 4.3 V 的固定輸出
- 1.25 V 至 6 V 的可調輸出
高 PSRR：1 kHz 時為 68 dB
低噪聲：13.2 μV~~RMS~~
快速啟動時間：45 μs
采用陶瓷 2.2μF、低 ESR 輸出電容器時保持穩定
出色的負載和線路瞬態響應
2% 總精度（負載、線路和溫度，V 外 > 2.2 V）
極低壓差：500mA 時為 280mV
2mm × 2mm WSON-6 和
3mm × 3mm SON-8 封裝

參數

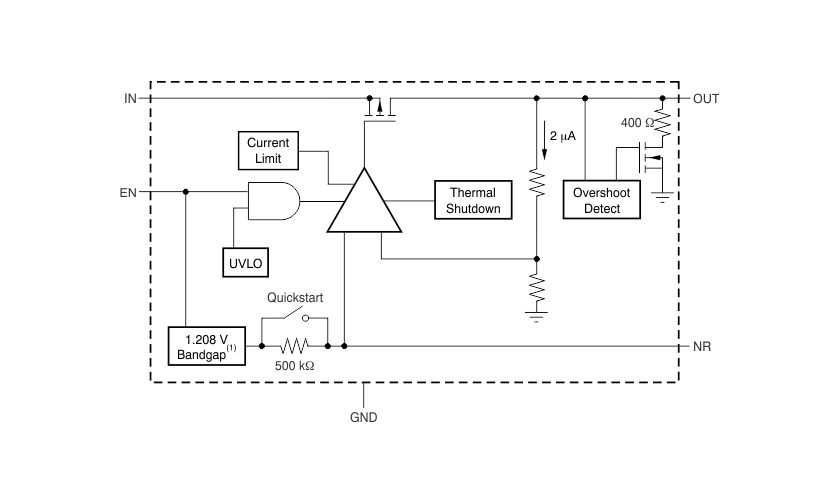

方框圖

TPS735 500mA低壓差線性穩壓器數據表總結

1. 基本特性

?輸入電壓范圍?：2.7V 至 6.5V
?輸出電流?：500mA
? 靜態電流（I_Q） ?：45μA（典型值）
?輸出電壓版本?：固定輸出1.2V至4.3V，可調輸出1.25V至6V
? 電源抑制比（PSRR） ?：68dB（1kHz）
?輸出噪聲?：13.2μV RMS
?啟動時間?：45μs
?封裝?：2mm × 2mm WSON-6和3mm × 3mm SON-8

2. 主要特點

?低壓差?：在500mA輸出時，壓差為280mV
?高精度?：整體精度為2%（V_OUT > 2.2V）
?快速瞬態響應?：具有優秀的負載和線性瞬態響應
?穩定性?：使用陶瓷電容器即可保持穩定
?溫度范圍?：工作溫度范圍為-40°C至+125°C

3. 應用領域

?后DC-DC轉換器紋波濾波?
?IP網絡攝像頭?
?宏基站?
?恒溫器?

4. 功能描述

?內部電流限制?：保護穩壓器在故障條件下不受損壞
?關斷功能?：通過使能引腳（EN）控制穩壓器的開啟和關斷
?壓差電壓?：使用PMOS通路晶體管實現低壓差
?快速啟動和噪聲抑制電容?：固定電壓版本使用快速啟動電路對噪聲抑制電容進行充電，實現低輸出噪聲和快速啟動
?瞬態響應?：通過增加輸出電容大小可以減少過沖和下沖幅度，但會增加瞬態響應時間；可調版本中添加前饋電容（C_FF）可改善穩定性和瞬態響應性能
? 欠壓鎖定（UVLO） ?：防止在輸入電壓過低時穩壓器輸出
?最小負載?：無需輸出負載即可穩定工作，但為達到指定精度，需要最小負載500μA
?熱保護?：當結溫升至約165°C時，熱保護電路會禁用輸出，允許器件冷卻

5. 典型應用電路

?固定電壓版本?：提供基本的電路連接圖
?可調電壓版本?：通過R1和R2電阻分壓器設置輸出電壓，并給出具體計算公式

6. 布局指南

?元件布局?：建議將所有電路元件放置在電路板同一側，并盡可能靠近各自的LDO引腳連接
?地線連接?：輸入和輸出電容的地線返回連接應盡可能靠近，并通過寬銅表面連接
?獨立地線平面?：為提高AC性能（如PSRR、輸出噪聲和瞬態響應），建議使用獨立的V_IN和V_OUT地線平面，且每個地線平面僅在器件的GND引腳處連接

7. 熱性能

?熱阻參數?：提供了不同封裝下的結到環境、結到外殼等熱阻參數
?結溫估算?：使用Ψ_JT和Ψ_JB熱度量度可以更準確地估算結溫

8. 封裝和訂購信息

提供了詳細的封裝類型、引腳配置、封裝尺寸、生態計劃、引腳完成/球材料等信息
列出了不同輸出電壓和封裝組合的器件型號和訂購信息

9. 文檔和支持

?評估模塊?：提供TPS73501EVM-276和TPS73525EVM-276評估模塊以協助初始電路性能評估
?相關文檔?：包括TPS735EVM-276用戶指南等
