LP38856 是一種大電流、快速響應的穩壓器，可以保持輸出電壓 具有極低的輸入至輸出電壓降進行調節。采用 CMOS 工藝制造， 器件采用兩種輸入電壓工作：V偏見為 內部偏置和控制電路，以及用于 N-MOS 功率晶體管柵極的驅動器， 而 V在為負載供電。使用外部偏置軌 允許該器件在超低 V 電壓下工作在電壓。與雙相情感障礙不同 穩壓器，CMOS 架構在任何輸出負載下消耗極低的靜態電流 當前。使用 N-MOS 功率晶體管可實現寬帶寬，但外部 需要電容來保持環路穩定性。
*附件：LP38856 具有使能功能的 3A 快速響應、高精度 LDO 線性穩壓器數據表.pdf

該器件的快速瞬態響應使其適合用于為 DSP、 微控制器內核電壓和開關模式電源后置穩壓器。LP38856是 采用 5 引腳 TO-220 和 DDPAK/TO-263 封裝。

• 壓差電壓：3A 負載電流時為 240mV（典型值）。
• 低接地引腳電流：3A 負載時為 10mA（典型值） 當前。
• 關斷電流：1 μA（典型值） I 英寸（GND） 什么時候 EN 引腳為低電平。
• 精密輸出電壓：±1% （對于 t） J = 25°C 和 ±2% （0°C ≤ T J ≤ +125°C，適用于所有線路和負載 條件。

特性

• 輸入電壓：1.1 V 至 5.5 V
• 寬 V偏見電源工作范圍：3 V 至 5.5 V
• 標準 V 外 ：0.8 V 和 1.2 V
• 使用 10μF 陶瓷電容器時保持穩定
• 3A
  負載電流時，壓差為 240mV（典型值）
• 所有線路和負載條件下的精密輸出電壓：
  • T 為 ±1% J = 25°C
  • 0°C ≤ T 時為 ±2% J ≤ +125°C
  • ±3% 對于 –40°C ≤ T J ≤ +125°C
• 過熱和過流保護
• –40°C 至 +125°C 工作溫度范圍

參數

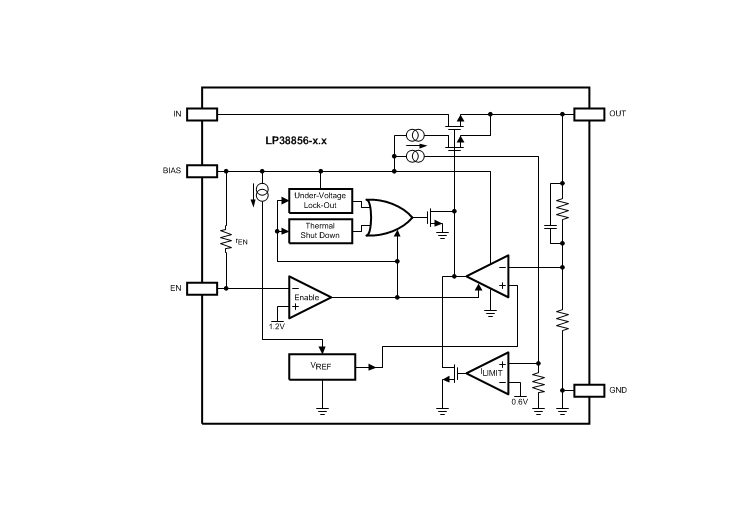

方框圖

一、產品概述

LP38856是一款高精度、快速響應的3A低壓差線性穩壓器（LDO），具有使能功能。它采用CMOS工藝制造，適用于需要高電流、低電壓降和快速瞬態響應的應用場景，如DSP、微控制器核心電壓供電、開關模式電源后級穩壓等。

二、主要特性

• ?高輸出電流?：最大可達3A
• ?快速響應?：具有快速的瞬態響應能力
• ?高精度?：輸出電壓精度在-40°C至+125°C范圍內為±1%（典型值）
• ?低壓差?：典型壓差電壓為240mV（在3A負載下）
• ?低接地引腳電流?：典型值為10mA（在3A負載下）
• ?使能功能?：通過使能引腳（EN）控制輸出，使能時消耗電流低至1μA
• ?過溫和過流保護?：內置保護功能，提高可靠性

三、引腳功能

• ?EN?：使能引腳，高電平有效，低電平時關閉輸出
• ?IN?：輸入電壓引腳
• ?GND?：接地引腳
• ?OUT?：穩壓輸出引腳
• ?BIAS?：偏置電壓引腳，為內部控制和參考電路供電
• ?TAB?（TO-220封裝特有）：熱連接引腳，用于散熱

四、電氣特性

• ?輸出電壓容差?：±1%（TJ=25°C），±2%（0°C≤TJ≤+125°C）
• ?線路調整率?：0.04%/V（VIN變化時）
• ?負載調整率?：0.2%/A（IOUT變化時）
• ?壓差電壓?：典型值240mV（3A負載下），最大值300mV
• ?短路電流?：6.2A（VBIAS=3V，VOUT=0V）
• ?使能閾值?：典型值1.25V，最大值1.55V

五、熱特性

• ?熱阻?：TO-220封裝為32°C/W，DDPAK/TO-263封裝為41.8°C/W
• ?結溫范圍?：-40°C至+125°C
• ?熱關斷溫度?：典型值160°C

六、應用信息

• ?典型應用?：適用于需要高精度、大電流和快速瞬態響應的電源管理場景，如服務器核心和I/O供電、DSP和FPGA供電等。
• ?設計要點?：選擇合適的輸入、輸出和偏置電容以保證穩定性，注意散熱設計以防止結溫過高。
• ?布局建議?：輸入和輸出電容應盡可能靠近器件引腳，以減少寄生電感和電阻，提高穩定性。

七、封裝與訂購信息

LP38856提供TO-220和DDPAK/TO-263兩種封裝選項，具體封裝和訂購信息請參考數據表的最后部分。

八、文檔與支持

• ?相關文檔?：包括TI的6A電流共享雙LDO設計指南和使用新熱指標的應用說明等。
• ?支持資源?：TI E2E支持論壇提供工程師之間的協作平臺，可快速獲取設計幫助和驗證答案。

九、注意事項

• 在使用LP38856時，請務必遵守數據表中規定的絕對最大額定值和推薦操作條件，以避免損壞器件或影響性能。
• 本數據表提供的信息僅供參考，TI不保證信息的準確性和完整性。用戶需自行驗證和測試設計實施，以確保系統功能的正確性。
