隨著商業中心、寫字樓宇、展示/展覽/博物/圖書館等大量采用LED光源，其在使用過程中產生的問題也日益突出。其中，LED燈諧波零線電流過大的問題尤為引人關注。

LED燈諧波零線電流過大的問題

在LED燈的使用過程中，由于其特定的電路設計和電流驅動方式，會導致諧波零線電流過大。這種電流是一種非線性電流，會對電網和用電設備產生負面影響。具體來說，LED燈諧波零線電流過大可能會導致以下問題：

電力損耗：諧波電流在傳輸過程中會產生額外的電力損耗，降低電網的傳輸效率。

設備過熱：諧波電流會導致用電設備（如變壓器）過熱，縮短其使用壽命。

電磁干擾：諧波電流會干擾周圍電子設備的正常工作，影響人們的日常生活。

解決方案

為解決LED燈諧波零線電流過大的問題，我們建議采用增加中線安防保護器的方法。該方法相對簡單易行，將中線安防保護器并聯在含諧波負載的低壓配電系統中，能夠對動態變化的諧波電流進行快速實時的跟蹤和補償，即保證LED燈正常工作的同時，有效地減小諧波電流的產生和傳播。

中線安防保護器的基本原理為:通過電流檢測環節采集系統中性線上過電流信息，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與過電流幅值相等方向相反的補償電流（線性補償），并注入中性線，從而消除中性線中過大的電流。

中線安防保護器具有以下優點：

安裝方便：設備為強迫風冷壁掛式，并聯在含諧波負載的低壓配電系統中，采用開口式電流互感器，電流互感器適配范圍支持 100:5~10000:5

諧波補償：諧波/無功/三相不平衡補償，可對 2-31 次諧波進行全補償或指定特定次諧波進行補償。

響應時間：全響應時間≤40ms，瞬時響應時間≤100μs，

模塊容量：壁掛式：30A、50A、70A、100A、150A

中線安防保護器接線示意圖

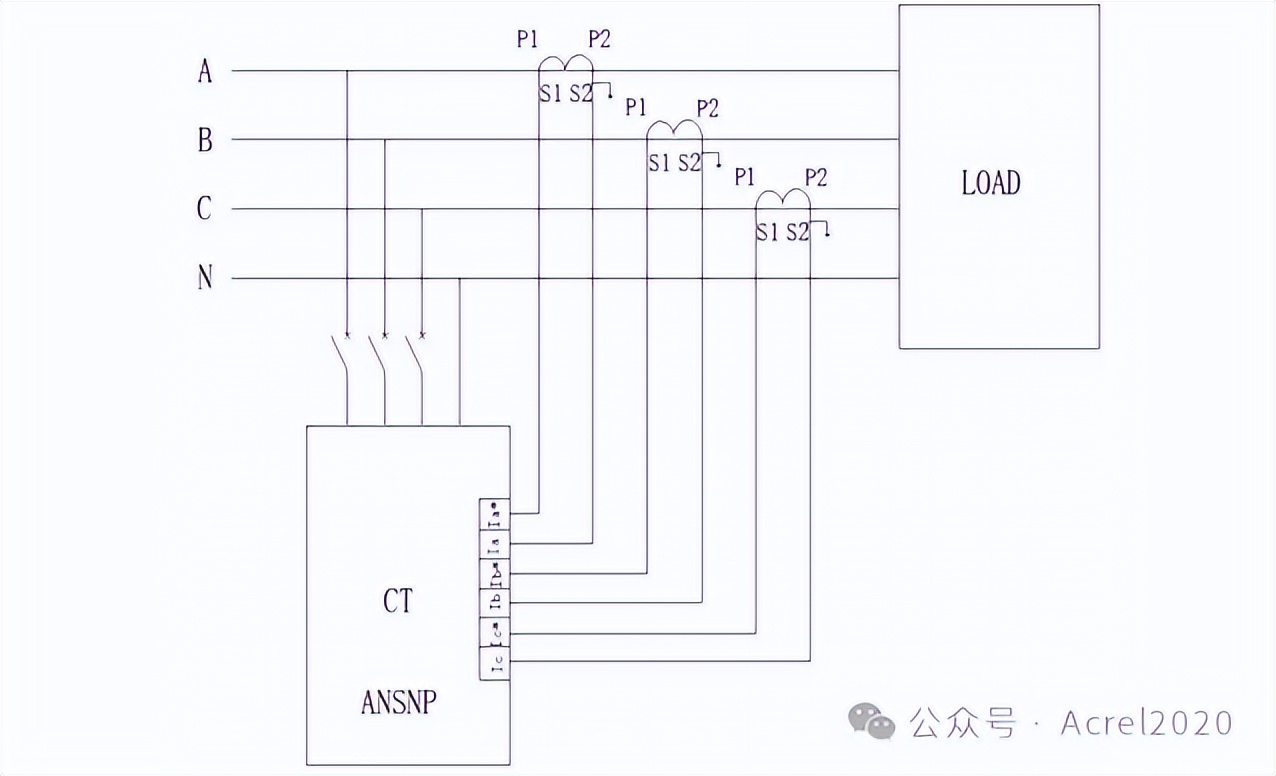

圖為 電流互感器安裝位置及單 ANSNP 電流互感器接線示意圖

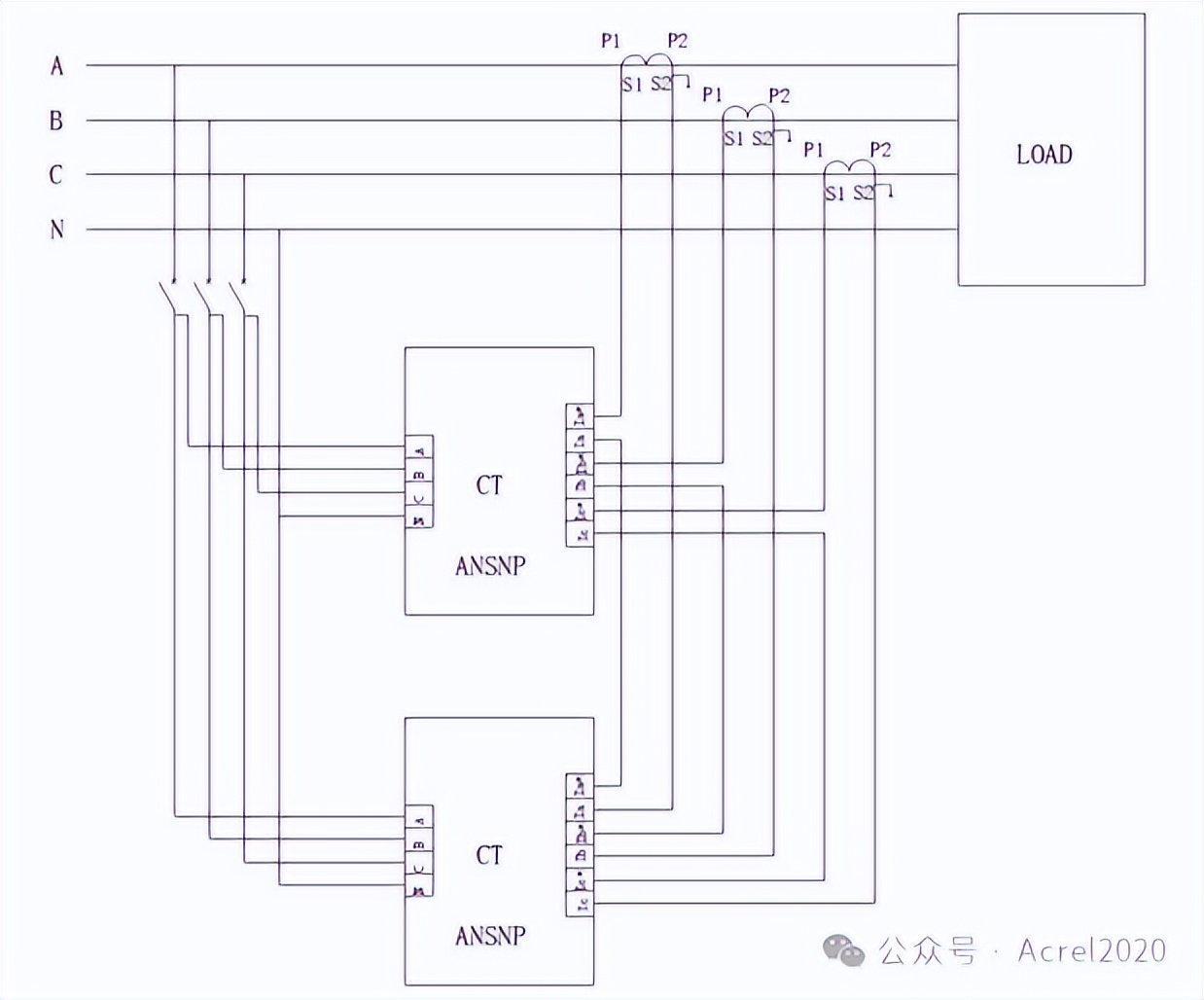

圖為 電流互感器安裝位置及多 ANSNP 并聯電流互感器接線示意圖

中線治理裝置案例

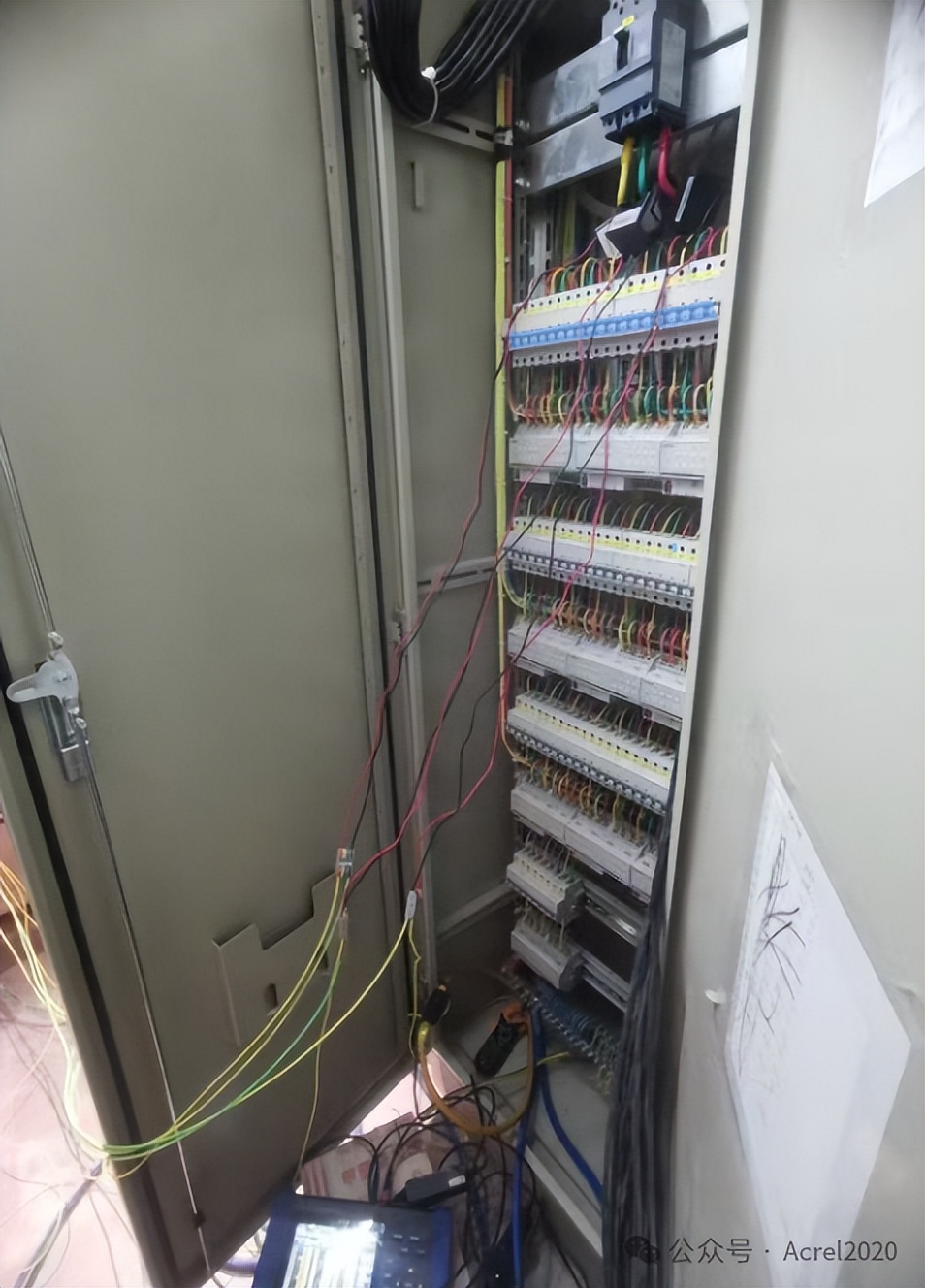

上海某商業中心，由于商場大量采用LED光源，造成變壓器異響、N線發熱等異常。

采用中線治理裝置就地治理，N線電流從162A降至14A，ABC相線電流從93A降至78A，關鍵設備運行無噪音！
