UCC2800/1/2/3/4/5 系列高速、低功耗集成電路包含離線和 DC-DC 固定頻率電流模式開關電源所需的所有控制和驅動元件，且器件數量最少。

這些器件具有與 UC2842/3/4/5 系列相同的引腳配置，并且還提供內部全周期軟啟動和電流感應輸入的內部前沿消隱的附加功能。
*附件：ucc2804-ep.pdf

UCC2800/1/2/3/4/5 系列提供最大占空比和臨界電壓水平的選擇。較低的基準器件（如 UCC2803 和 UCC2805）最適合電池供電的系統，而 UCC2802 和 UCC2804 的較高基準電壓源和較高的 UVLO 滯后使這些器件成為離線電源的理想選擇。

特性

• 受控基線
  • 一個組件
  • 一個測試站點
  • 一個制造工地
• –55°C 至 125°C 的擴展溫度性能
• 增強的 Diminishing Manufacturing Source （DMS） 支持
• 增強的產品變更通知
• 資格血統書
• 使用機器模型時，ESD 保護超過 200 V（C = 200 pF，R = 0）
• 100 μA 典型啟動電源電流
• 500 μA 典型工作電源電流
• 工作頻率達 1 MHz
• 內部軟啟動
• 內部故障軟啟動
• 電流檢測信號的內部前沿消隱
• 1 安培圖騰柱輸出
• 從電流檢測到柵極驅動輸出的典型響應為 70 ns（典型值）
• 1.5% 容差電壓基準
• 與 UC3842 和 UC3842A 相同的引腳排列

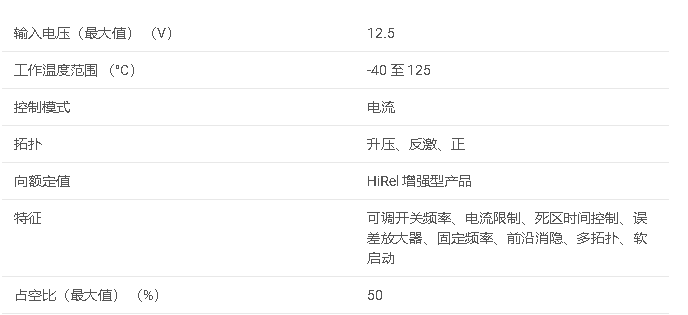

參數

概述

UCC2804-EP 是 Texas Instruments 生產的一款低功耗雙極型互補金屬氧化物半導體（Bicmos）電流模式脈寬調制（PWM）控制器，適用于離線和直流到直流固定頻率電流模式開關電源。該系列控制器具有內部全周期軟啟動和電流感應輸入的前沿消隱功能。

主要特性

• ?低功耗?：典型啟動供電電流為100μA，典型工作供電電流為500μA。
• ?高速?：操作頻率可達1MHz。
• ?內部軟啟動?：減少啟動時的浪涌電流。
• ?內部故障軟啟動?：在故障條件下提供軟啟動。
• ?電流感應前沿消隱?：減少噪聲干擾。
• ?高電流圖騰柱輸出?：輸出峰值電流超過750mA。
• ?電壓參考精度高?：±1.5%容差。
• ?與UC3842/UC3842A引腳兼容?。

封裝與引腳

• ?封裝類型?：SOIC（D）8引腳塑料封裝。
• ?關鍵引腳?：
  • COMP：誤差放大器輸出，PWM比較器輸入。
  • CS：電流感應輸入。
  • FB：誤差放大器反相輸入。
  • GND：參考地和功率地。
  • OUT：高電流功率驅動器輸出。
  • RC：振蕩器定時引腳。
  • REF：電壓參考輸出。
  • VCC：電源輸入。

電氣特性

• ?參考電壓?：5V，精度±1.5%。
• ?振蕩器頻率?：對于UCC2804，典型值為46kHz至52kHz。
• ?誤差放大器增益?：開環電壓增益典型值為60dB至80dB。
• ?PWM最大占空比?：50%。
• ?電流感應增益?：典型值為1.65V/V。
• ?輸出低電平電壓?：IOUT = 20mA時，典型值為0.4V。
• ?輸出高電平電壓?：IOUT = -200mA時，典型值為1.9V。

功能描述

• ?軟啟動?：通過內部鉗位最大COMP電壓實現。
• ?電流感應?：包含PWM比較器和過電流比較器，具有前沿消隱功能。
• ? 欠壓鎖定（UVLO） ?：具有啟動閾值和停止閾值，以及啟動到停止的滯回電壓。
• ?振蕩器?：通過外部電阻和電容設置頻率。
• ?誤差放大器?：低輸出阻抗運算放大器，可源出和吸入電流。

應用信息

• ?推薦操作條件?：VCC電壓為10V，環境溫度范圍為-40°C至125°C。
• ?布局考慮?：建議將VCC和REF引腳通過陶瓷電容旁路到地，以減少噪聲。
• ?啟動電流?：在VCC低于UVLO閾值時，OUT引腳被積極拉低。

封裝選項與可用性

• ?封裝選項?：提供SOIC（D）8引腳封裝，有卷帶和散裝選項。
• ?溫度范圍?：提供-40°C至125°C和-55°C至125°C兩種溫度范圍的選項。
• ?RoHS與Green標準?：符合歐盟RoHS指令要求，且為無鉛產品。
