在PCB設計中,導入疊層模板能夠確保設計的標準化和規范化,避免因手動設置疊層參數而可能出現的錯誤或不一致情況。通過使用預先定義好的疊層模板,設計人員可以快速地應用經過驗證的疊層結構,從而節省大量的時間和精力,提高設計效率。同時,標準化的疊層結構也便于與制造商進行溝通,減少生產過程中的誤解和返工風險,從而降低制造成本。

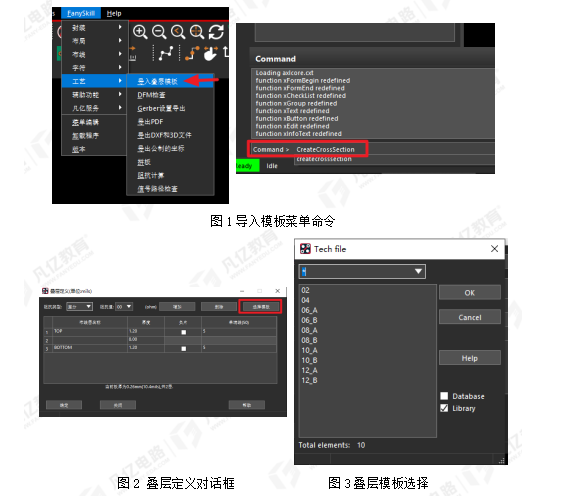

1、新建的pcb文件疊層結構默認是兩層,沒有設置層數及板子厚度。如圖1所示執行菜單命令“Fanyskill-工藝-導入疊層模板”或者在command欄輸入快捷調用命令“CreateCrossSection”隨即彈出如圖2所示對話框,單擊“選擇模板”命令,如圖3所示在彈出的“Tech file”對話框中選擇pcb板需要的層數,點擊OK進行導入。

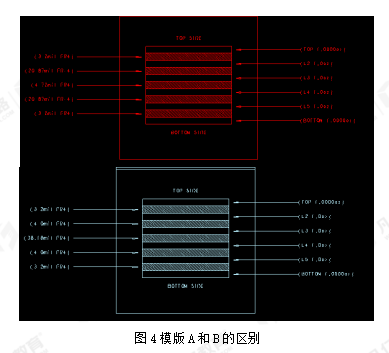

注:圖3中06-A方案和07-B方案的區別是疊層芯板信息(走線線寬、線距、芯板厚度等)的不同,如圖4所示。

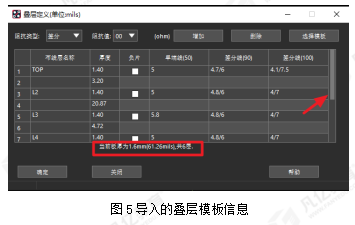

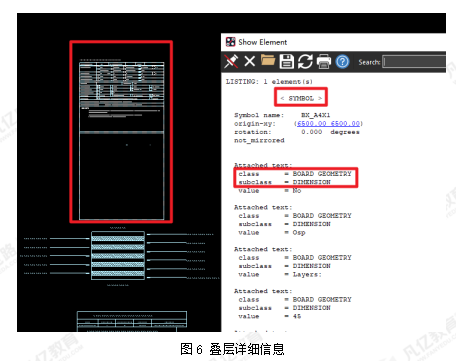

2、如圖5所示,在“疊層定義”對話框上面會顯示板厚、層數以及要控阻抗的線寬線距等;單擊“確定”按鈕,對應的疊層信息會自動放置到pcb板上,如圖6所示,疊層信息默認是以元件的屬性導入的,所在層為BOARD GEOMETRY-DIMENSION。

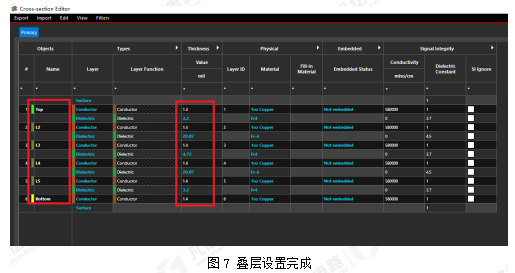

3、執行菜單命令“setup-cross-section”,如圖7所示,我們導入的疊層信息會自動更新到疊層管理器里面。
-
