TPS3890 是一款具有低靜態電流的精密電壓監控器，可監控低至 1.15 V 的系統電壓，當 SENSE 電壓降至預設閾值以下或手動復位 （MR） 引腳降至邏輯低電平時，觸發漏極開路 RESET 信號。在 SENSE 電壓和手動復位 （MR） 返回到相應閾值以上后，RESET 輸出在用戶可調的延遲時間內保持低電平。TPS3890 系列使用精密基準來實現 1% 的閾值精度。通過將 CT 引腳連接到外部電容器，用戶可以在 40 μs 和 30 s 之間調整復位延遲時間。TPS3890具有 2.1μA 的極低靜態電流，采用 1.5mm × 1.5mm 小型封裝，使該器件非常適合電池供電和空間受限的應用。該器件的額定溫度范圍為 –40°C 至 +125°C （T J ).
*附件：tps3890.pdf

特性

• 具有可調延遲時間的上電復位 （POR） 發生器：40 μs 至 30 s
• 極低靜態電流：2.1 μA（典型值）
• 高閾值精度：1% （最大值）
• 精密磁滯
• 固定和可調閾值電壓：
  • 標準軌的固定閾值：
    1.2 V 至 3.3 V
  • 可調電壓低至 1.15 V
• 手動復位 （MR） 輸入
• 漏極開路 RESET 輸出
• 溫度范圍：–40°C 至 +125°C
• 封裝：1.5mm × 1.5mm WSON

參數

方框圖

1. 產品概述

• ?型號?：TPS3890
• ?特點?：
  • 低靜態電流：2.1μA（典型值）
  • 高閾值精度：1%
  • 用戶可調復位延遲時間：40μs至30秒
  • 固定和可調閾值電壓：支持1.2V至3.3V的標準電壓軌，可調版本可低至1.15V
  • 開漏復位輸出
  • 手動復位（MR）輸入
  • 小型1.5mm × 1.5mm WSON封裝

2. 應用領域

• DSP和微控制器
• FPGA和ASIC
• 筆記本電腦和臺式計算機
• 智能手機和手持產品
• 便攜式電池供電產品
• 固態硬盤
• 機頂盒
• 工業控制系統

3. 功能描述

3.1 復位功能

• 當SENSE引腳電壓降至負閾值電壓（V ITN）以下或MR引腳被拉低時，RESET輸出被斷言（低電平）。
• RESET輸出在SENSE電壓和MR信號返回到各自閾值以上后，保持斷言狀態達用戶設定的延遲時間（t PD(r)）。

3.2 手動復位（MR）

• MR輸入允許處理器或其他邏輯電路發起復位。
• MR上的邏輯低電平導致RESET被斷言。
• MR信號返回到邏輯高電平且SENSE電壓高于正閾值電壓（V ITP）后，RESET在延遲時間后去斷言。

3.3 可調復位延遲

• 通過CT引腳連接外部電容器來設置復位延遲時間。
• 延遲時間計算公式：t PD(r)(sec) = C CT × V CT ÷ I CT + t PD(r)(nom)

3.4 SENSE輸入

• SENSE引腳用于監測關鍵電壓軌，支持0V至5.5V的輸入范圍。
• 內置滯回電路，以提高對電壓瞬變的免疫力。

4. 引腳配置與功能

• ?VDD?：供電電壓引腳。
• ?GND?：地引腳。
• ?MR?：手動復位輸入。
• ?SENSE?：電壓監測輸入。
• ?CT?：復位延遲時間設置引腳。
• ?RESET?：復位輸出引腳。

5. 電氣特性

• ?供電電壓范圍?：1.5V至5.5V
• ?靜態電流?：2.09μA至6.5μA（取決于VDD電壓和溫度）
• ?閾值電壓精度?：±1%
• ?復位延遲時間?：25μs至30秒（取決于CT引腳連接的電容器值）

6. 時序要求

• ?SENSE引腳到RESET傳播延遲?：18μs至25μs（取決于VDD電壓）
• ?MR引腳脈沖持續時間?：至少1μs以斷言RESET
• ?啟動延遲?：325μs

7. 封裝與尺寸

• ?封裝類型?：6引腳WSON封裝
• ?尺寸?：1.5mm × 1.5mm

8. 應用與實施

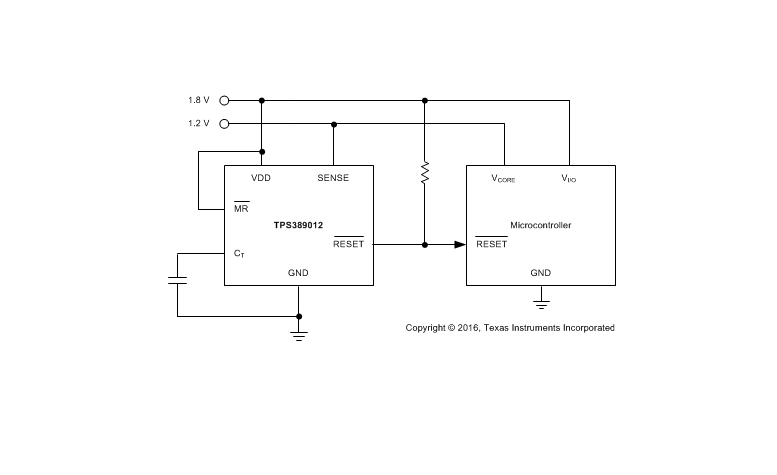

• ?典型應用?：監控微處理器的供電電壓，并在電壓異常時發起復位。
• ?布局指南?：建議在VDD引腳附近放置0.1μF的陶瓷電容器，以減小電源噪聲的影響。
