概述
ADN2812可提供下列接收器功能：量化、信號電平檢測、時鐘和數據恢復，適用于從12.3 Mb/s到2.7 Gb/s的連續數據速率。它可自動鎖定至所有數據速率，而無需外部參考時鐘或編程。該器件滿足所有的SONET抖動要求，包括抖動傳遞、抖動產生和抖動容差。所有規格均相對于?40°C至+85°C環境溫度而言，除非另有說明。
數據表：*附件：ADN2812連續速率12.3 Mb s至2.7 Gb s時鐘和數據恢復IC，集成限幅放大器技術手冊.pdf

該器件配合PIN二極管和TIA前置放大器，可以實現高度集成的低成本、低功耗光纖接收器。

當輸入信號電平降至用戶可調閾值以下時，接收器前端信號丟失(LOS)檢測電路會予以提示。LOS檢測電路具有遲滯特性，可防止輸出震顫。

ADN2812采用緊湊型5 mm × 5 mm、32引腳LFCSP封裝。

應用

• SONET OC-1/OC-3/OC-12/OC-48 和所有相關FEC速率
• 光纖通道、2×光纖通道、GbE、高清電視
• WDM應答器
• 再生器/中繼器
• 測試設備
• 寬帶交叉連接和路由器

特性

• 串行數據輸入：12.3 Mb/s至2.7 Gb/s
• 超過SONET抖動傳遞/產生/容差要求
• 量化器靈敏度：6 mV（典型值）
• 可調限幅電平：±100 mV
• 取得專利的時鐘恢復架構
• 信號丟失(LOS)檢測范圍：3 mV至15 mV
• 獨立限幅電平調整和LOS檢測器
• 無需參考時鐘
• 失鎖指示器
• 通過I^2^C 接口訪問可選特性
• 單電源供電：3.3 V
• 低功耗：750 mW（典型值）

框圖

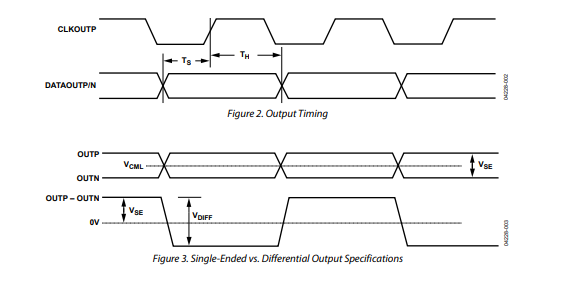

時序圖

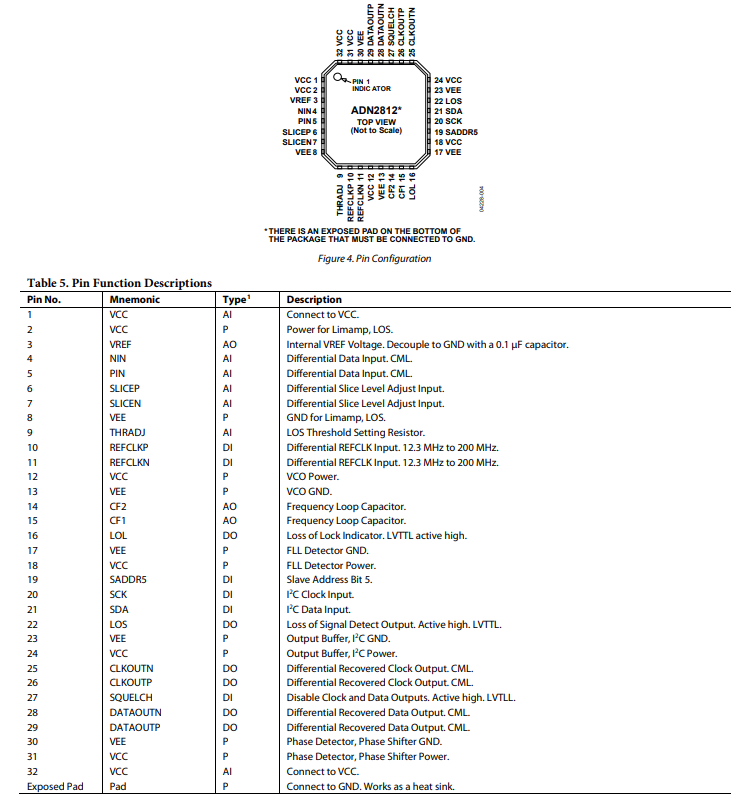

引腳配置描述

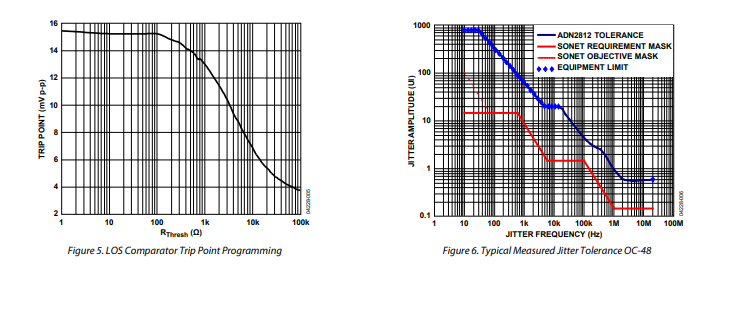

典型性能特征

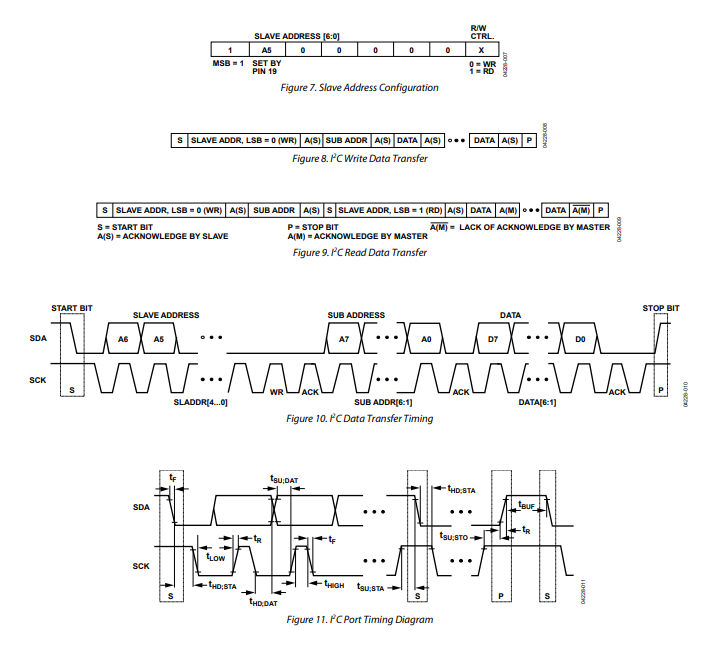

I2C接口時序和內部寄存器描述

術語

輸入靈敏度和輸入過載

量化器的靈敏度和過載規格涉及失調電壓、增益和噪聲。量化器的邏輯輸出與模擬輸入電壓之間的關系如圖12所示。對于足夠大的正輸入電壓，輸出始終為邏輯電平1；類似地，對于足夠大的負輸入電壓，輸出始終為邏輯電平0。然而，邏輯電平1和邏輯電平0之間的輸出轉換并非精確地在特定輸入電壓下發生，而是在一定范圍的輸入電壓內發生。在此范圍內，輸出可能為邏輯電平1或0，甚至可能無法達到有效邏輯狀態。該范圍的寬度由量化器輸入電壓噪聲決定。量化器的中心是量化器輸入失調電壓所在區域。輸入過載是指為確保達到正確邏輯電平（置信度為(1×10^{-10}) ）所需的信號幅度。

單端與差分

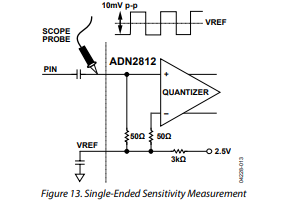

通常采用交流耦合來驅動量化器的輸入。量化器的輸入內部直流偏置到約 -2.5V的共模電位。通過驅動ADN2812單端輸入，并使用示波器探頭在圖13所示的點觀察量化器輸入，會得到一個平均電壓值等于共模電位、瞬時值在平均值上下波動的二進制信號。測量該信號的峰峰值幅度并將達到此靈敏度所需的最小值稱為量化器靈敏度較為方便。參考圖13，由于正負偏移都需要被考慮，靈敏度是兩倍過載值。ADN2812量化器的靈敏度為6mV p - p 。

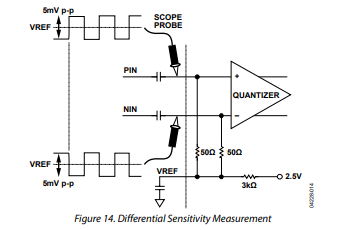

差分驅動ADN2812時（見圖14），通過示波器探頭觀察量化器輸入，靈敏度似乎有所提高。這是使用單端探頭測量ADN2812量化器輸入造成的錯覺。5mV p - p信號看似驅動量化器，但單端探頭僅測量信號的一半。真正的量化器輸入信號是此值的兩倍，因為量化器的另一個輸入是所觀察信號的互補信號。

信號丟失（LOS）響應時間

信號丟失（LOS）響應時間是指輸入信號移除與LOS輸出（引腳22）指示信號丟失之間的延遲。當輸入直流耦合時，AD2812的LOS置位時間通常為500 ns，解除置位時間通常為400 ns。實際上，由量化器輸入處的交流耦合以及50Ω片上輸入終端產生的時間常數決定LOS響應時間。
