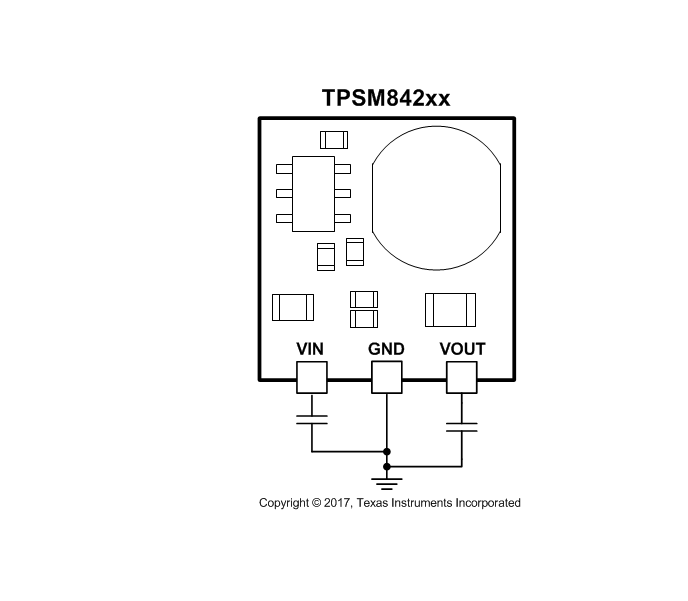

TPSM842xx 電源模塊是一款易于使用的集成電源解決方案，它將 1.5A DC/DC 轉換器與功率 MOSFET、電感器和無源器件組合到一個 3 引腳通孔封裝中。這種整體電源解決方案只需要添加輸入和輸出電容器，并且無需在設計過程中選擇環路補償和磁性元件。
*附件：tpsm84203.pdf

標準 TO-220 引腳布局允許大大改進對采用此行業標準封裝的線性穩壓器的替代。TPSM842xx 器件無需散熱器即可提供更高的效率。

特性

• 完整的集成電源解決方案
• 3 引腳 TO-220 封裝
• 效率高達 95%
• 固定輸出電壓選項：
  3.3 V、5 V 和 12 V
• 400kHz 開關頻率
• 高級 Eco-mode? 脈沖跳躍
• 預偏置輸出啟動
• 過流保護
• 輸出過壓保護
• 熱關斷
• 工作結點范圍：–40°C 至 +125°C
• 工作環境范圍：–40°C 至 +85°C
• 符合 EN55022 B 類排放標準

參數

方框圖

1. 產品概述

• ?類型?：集成電源解決方案，TO-220封裝。
• ?輸入電壓?：1.5A，28V輸入。
• ?輸出電壓選項?：3.3V、5V、12V（TPSM84203、TPSM84205、TPSM84212）。
• ?特點?：高效率（可達95%）、固定400kHz開關頻率、Eco-mode?脈沖跳變、預偏置輸出啟動、過流保護、過熱保護。

2. 主要特性

• ?封裝?：標準3引腳TO-220封裝，易于替換傳統線性穩壓器。
• ?效率?：高達95%，無需散熱片。
• ?固定輸出電壓?：提供3.3V、5V、12V三種固定輸出電壓選項。
• ?開關頻率?：固定400kHz，減少輸出電壓紋波。
• ? Eco-mode? ?：輕載條件下進入高效脈沖跳變模式。
• ?保護功能?：包括過流保護、過熱保護和輸出過壓保護。
• ?工作溫度范圍?：結溫-40°C至+125°C，環境溫度-40°C至+85°C。

3. 應用領域

• ?分布式電源總線供電?（12V、24V）。
• ?工業白色家電?。
• ?消費類電子產品?：音頻設備、機頂盒（STB）、數字電視（DTV）、打印機。

4. 電氣特性

• ?輸入電壓范圍?：TPSM84203為4.5V至28V，TPSM84205為7V至28V，TPSM84212為14.5V至28V。
• ?輸出電壓容差?：±3%，在25°C下；-40°C至85°C范圍內為±0.4%。
• ?線性調整率?：0.4%。
• ?負載調整率?：0.5%。
• ?輸出電壓紋波?：20MHz帶寬下，峰峰值15mV。
• ?效率?：例如，VIN=5V，VOUT=3.3V，IOUT=1A時效率為92%。

5. 熱特性

• ?熱阻?：結到環境熱阻為56°C/W。
• ?熱關斷?：結溫超過165°C時觸發熱關斷，具有10°C回差。

6. 設計指南

• ?電容選擇?：
  • ?輸入電容?：至少10μF陶瓷電容，推薦額外100μF非陶瓷電容以應對瞬態負載。
  • ?輸出電容?：TPSM84203和TPSM84205需至少94μF（2x47μF）陶瓷電容，TPSM84212需至少47μF陶瓷電容。
• ?布局建議?：
  • 輸入和輸出電容應靠近器件引腳放置。
  • 使用大面積銅層作為電源平面和地平面。
• ?啟動考慮?：器件設計有預偏置輸出啟動功能，可安全啟動至預偏置輸出電壓。

7. 文檔與支持

• ?設計工具?：支持使用WEBENCH? Power Designer進行自定義設計。
• ?社區資源?：可通過TI E2E?在線社區獲取設計支持和幫助。
• ?文檔更新?：可通過TI官網訂閱文檔更新通知。
